  • NK90G耐高温热导式流量开关

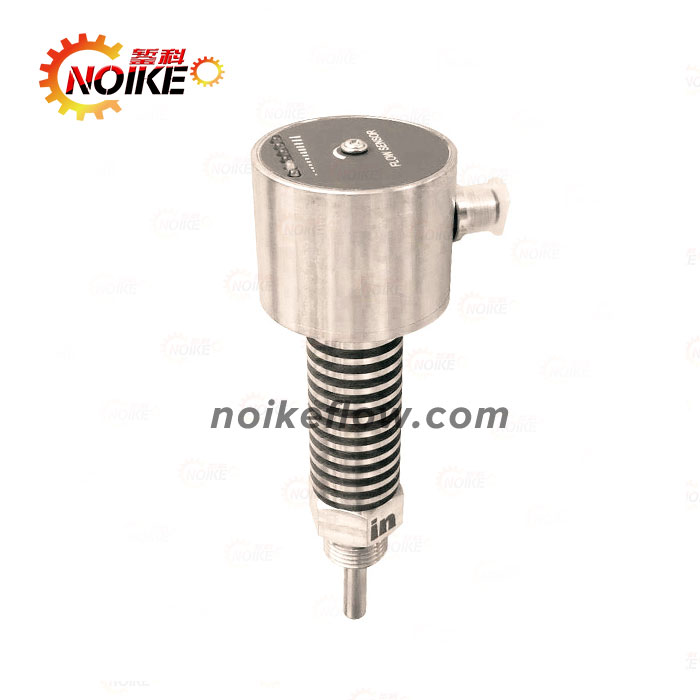

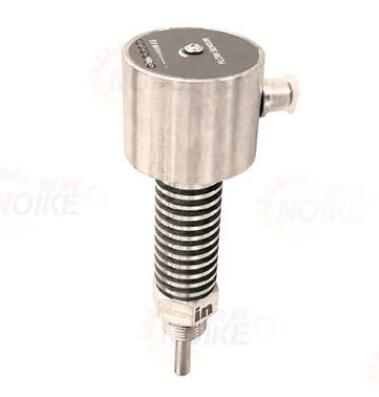

NK90G耐高温热导式流量开关

NK90G耐高温热导式流量开关

  • 品牌:上海錾科自动化公司
  • 型号:  NK90G
  • 产品描述:既有热导式流量开关的功能,又独有耐高温的特征。

热导式流量开关(传感器)NK90G型

原理结构:

热导式流量开关,基于热式原理在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走,电阻值被改变,两个电阻差值被用作判断流速的依据。探头采用抗结垢涂层,能有效防止管道内水垢、锈垢
等污垢附着,抗污能力更强,工作更稳定。

特点:

独有锥形探头设计,能有效防止介质中缠绕物的缠绕。全防水壳体设计,独有防水调节旋钮,不用拆卸密封螺丝,即可任意调节,方便更可靠。适用管径范围大,随意调节设定点,可选防腐型,耐压最高达100Bar,指示灯直接显示流量,可选继电器、模似量输出或模似开关量一体化输出。

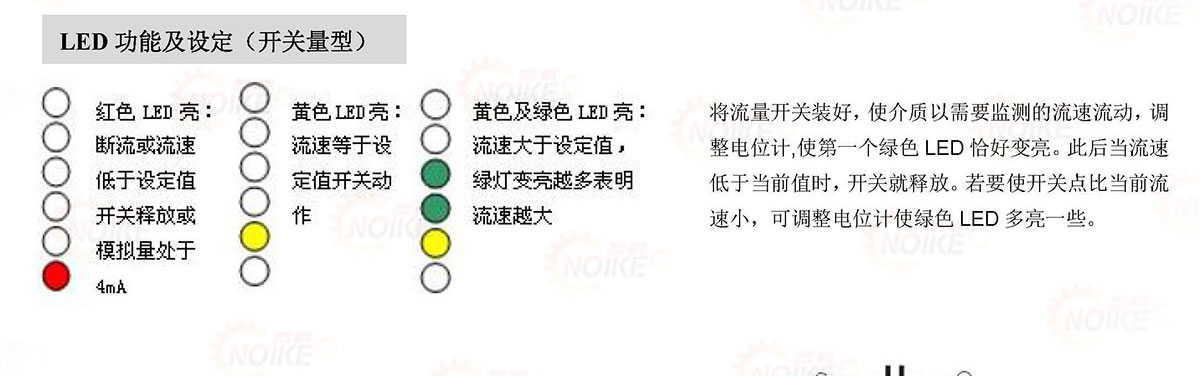

NK90G系列热导式流量开关可对管道中的液体流动情况进行实时监控,无活动部件,免维护,安装方便,一种型号是用于多种管径要求,提供开关量输出,并采用6个LED实时显示流体流速状态,实现下列监控功能:介质流动,降低/提高流速:介质存在/不存在:介质流动/静止:监控管道内流体流速大小、断流监测或防止泵的空转。被广泛应用于石油化工、电力、治金、钢厂、造纸、食口品加工、水处理、电池厂等行业。气液两用型,可用于气动和液压系统,可用于循环水,切割液及润滑油的断流监测,以及泵的空转保护。

技术参数:

设定范围: 1..150cms(水),3...300cm/s(油),20...
2000cm/s(空气)
信号输出: PNP、NPN继电器、常开+常闭(SPDT)
供电: 24V士20%DC 220VAC
接通电源: 最大400mA(PNP或NPN型)最大1A48VAC/DC
(继电器型)
空载电流: 最大80mA
流量指示: LED排(6个)
设定方式: 电位计设定
耐压范围: 100bar
介质温度变化: ≤4℃/s
响应时间: 1--13s,典型值2s
初始化时间: 约8s
电气保护: 反相,短路,过载保护
防护等级: IP67
介质温度: -20---150℃
环境温度: -20...100℃
储存温度: -20...100℃

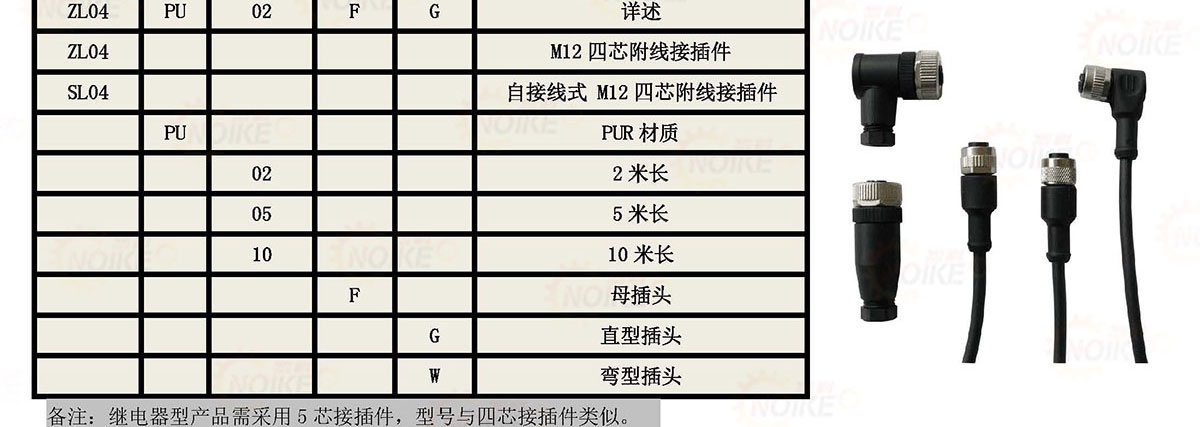

接线方式: M12接插件
材质: 探头:不锈钢(304)加隔热螺纹管
外壳: 不锈钢(304)
重复精度: 士2%

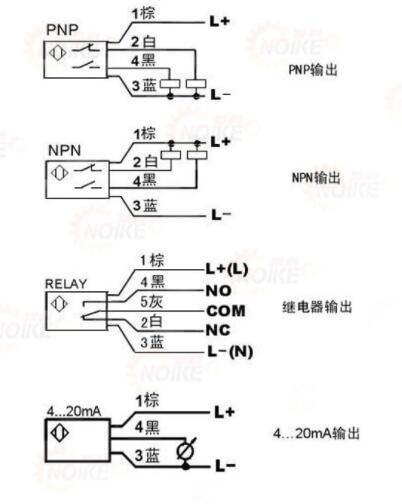

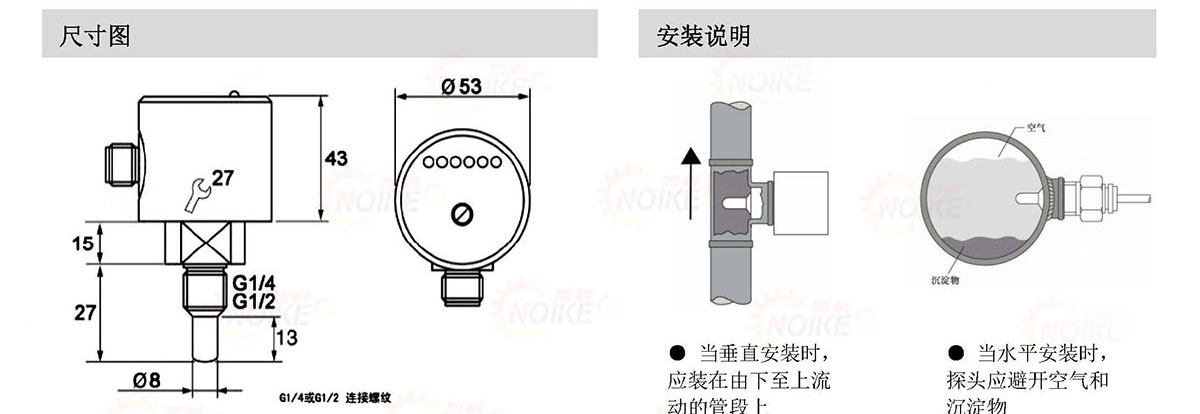

接线图:



NK90G耐高温热导式流量开关NK90G耐高温热导式流量开关NK90G耐高温热导式流量开关

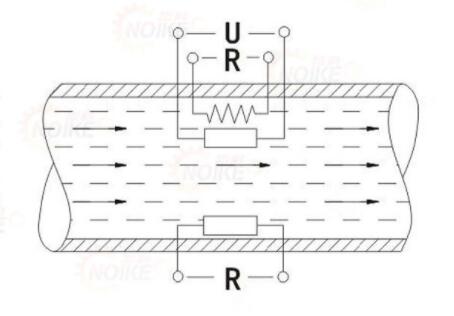

工作原理:

NK90G系列热导式流量开关是基于热交换原理设计的。探头内置发热模块及感热模块,流量开关的热传导同介质的流速密切相关,测量时,由发热模块发出热量,如果管道内没有介质流动,则感热模块接收到的热量是一个固定值当有介质流动时,感热模块所接收到的热量将随介质的流速变化而变化,感热模块将这温差信号转化成电信号,再通过处理器将其转换为对应的标准模拟量信号或接点信号输出,流量开关通过这个信号对介质的流速进行显示及控制。

NK90G耐高温热导式流量开关NK90G耐高温热导式流量开关NK90G耐高温热导式流量开关NK90G耐高温热导式流量开关
