  • FTC-1600系列标准齿轮流量计
FTC-1600系列标准齿轮流量计

FTC-1600系列标准齿轮流量计

  • 品牌:上海錾科自动化公司
  • 型号:
  • 产品描述:齿轮流量计是一种较新的容积式流量计,用于精密的连续或间断的测量管道中液体的流量或瞬时流量。适用于重油,聚乙烯醇,树脂等黏度高的介质的流量测量。 齿轮流量计示意 技术

FTC-1600系列标准齿轮流量计是一种较新的容积式流量计,用于精密的连续或间断的测量管道中液体的流量或瞬时流量。适用于重油,聚乙烯醇,树脂等黏度高的介质的流量测量。

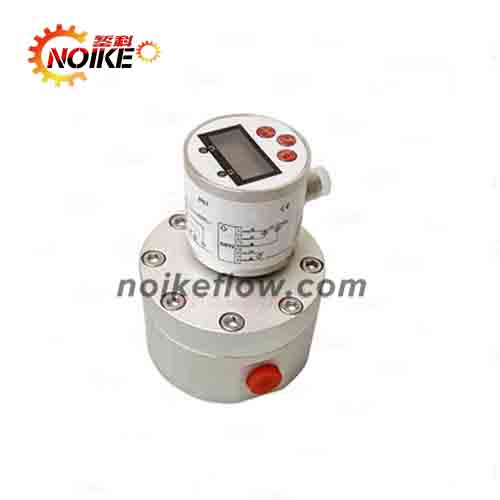

ftc 1600系列标准齿轮流量计

FTC-1600系列标准齿轮流量计示意

FTC-1600系列标准齿轮流量计技术参数:

测量范围 0.05-500m³/h

适用介质 重油、树脂等高粘度液体,膏体

公称管径 DN8-250mm

精度等级 ±0.2%FS、±0.5%FS、±1.0%FS

重复性 ±0.1%流量±[1/2(零点稳定性/流量值)*100%]%流量

压力损失 <80kpa

显示 指针显示

LED数字显示

l/min、m³/h、Hz

工作温度 -20-85℃(标准型)

-20-150℃(高温型)

-20-350℃(超高温型)

允许粘度 0.1-1000Mpas

工作压力 1.6MPa、2.5MPa、4.0MPa、42MPaMAX特殊可定制

外壳材质

不锈钢、阳极氧化铝、PPS、青铜

齿轮材质 不锈钢316L、铸铁、铝、哈氏合金、石墨

表头材质 铝合金

轴承 石墨、陶瓷、硬质合金、青铜、不锈钢

O型圈材质 VITON、氟橡胶、不锈钢、F4

信号输出  4~20mA、脉冲、RS485,MODBUS协议,HART输出

供电电源  220V AC、24V DC

电气连接  智能型:M20*1.5端子接线、

数显型:航空插头接线

普通型:霍斯曼接头、航空插头

连接方式 国标法兰,内、外螺纹

防护等级  IP65(分体式可选IP68)

环境温度  -20℃...80℃

相对湿度  5%~95%

防爆标志 传感器:Exib(ib)IIBT2-T5

变送器: Exd(ib)ibBT5

消耗功率 <15W

FTC-1600系列标准齿轮流量计工作原理:

椭圆齿轮流量计腔体内有一对互相啮合的椭圆齿轮作为转子,两个齿轮与腔体可以分别构成一个固定的体积,称为标准容积。流量就是通过计算一定时间内来流通过标准容积的个数来计量。

FTC-1600系列标准齿轮流量计特点

体积小,重量轻;运行时振动噪声小

0.05-500m³/h,宽量程可选

具有黏度越大,精度越高的特点

精度高、分辨率高

脉冲,4-20mA等多种输出方式

多种转子材质,适应不同介质和工况

有较强抗磁干扰和振动能力、性能可靠、寿命长

IP65、IP68可选

下限流速低,测量范围宽

可耐压42MPa

电气装置

电气安装脉冲输出流量计时要考虑的主要因素是:您需要的输出信号的类型,接线的质量以及任何当地法规要求。每个标准脉冲输出椭圆齿轮流量计都有两种类型的输出: NPN霍尔效应和簧片开关(触点闭合)。每种输出类型与体积流量成线性比例,每个脉冲代表相等的体积。两种输出都有其优点和缺点,根据系统要求,您的流量计可以使用任一输出或两个输出(连接到两个单独的仪器)进行安装。

工况不同,所使用的齿轮流量计产品有所差异。本内容仅供参考,具体请咨询客服详询。
