  • TC-TY容积式椭圆齿轮流量计

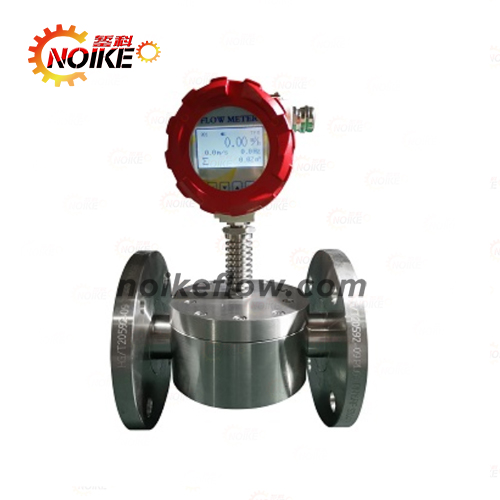

TC-TY容积式椭圆齿轮流量计

TC-TY容积式椭圆齿轮流量计

  • 品牌:上海錾科自动化公司
  • 型号:
  • 产品描述:椭圆齿轮流量计主要用于测量高粘度的介质,产品广泛应用于石油、石化、天然气、化工、造纸等行业,用于测量小管径的微小流量计量。 齿轮流量计示意 技术参数: ◆口径从10~150

什么是TC-TY容积式椭圆齿轮流量计

  TC-TY系列:容积式流量计的一种,特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量,所以一般也称油表。为纯机械原理流量计,完全本安型适用各种危险场合,就地显示和脉冲发迅器远传输出功能,可选主体材质为不锈钢的,有较强的耐腐性能,适用于化工及食品卫生级别行业。安装维护极其方便,精度可达0.3和0.5级。

  TC-TY容积式椭圆齿轮流量计主要用于测量高粘度的介质,产品广泛应用于石油、石化、天然气、化工、造纸等行业,用于测量小管径的微小流量计量。

TC-TY容积式椭圆齿轮流量计

TC-TY容积式椭圆齿轮流量计示意

TC-TY容积式椭圆齿轮流量计技术参数:

◆口径从10~150mm;
◆外壳材质有多种供选择:铝、不锈钢及中高压不锈钢、PPS、青铜等;
◆轴承材质有多种供选择:陶瓷、青铜、哈氏合金、碳化物、PPS、不锈钢等;
◆轴的材质:316不锈钢;
◆ O形环的材质有VITON、氟橡胶、不锈钢、特氟隆供选择;
◆量程比10:1,最大可达50:1;
◆精度为±1%和±0.5%两种,重复性±0.03%;
◆安装时直管段要求:5D+3D,需加装过滤器;
◆粘度最高可达1,000 000CP;
◆压力等级最高可达551bar;
◆耐温等级最高可达-10~60℃;

TC-TY容积式椭圆齿轮流量计原理结构:

  TC-TY容积式椭圆齿轮流量计传感器的管路设计应消除反向流动。流量计的安装位置应防止其流失,因为在启动时,如果用空的流量计“撞击”空的流量计,可能会造成严重损坏。流体应清洁且均匀。在所有情况下,必须安装至少80微米的上游过滤器。建议在将流量计安装在管线上之前,先插入管道的“虚拟”部分,然后冲洗系统。这是为了消除管线那部分中的任何碎屑。管道不得对仪表的主体施加压力,并应在两侧用适当的隔离阀完全支撑,在某些情况下还应使用旁通阀。初次启动时,应缓慢增加流量,以确保当空气从管路中排出时流量计不会超速。最好通过监视流速并确保不超过50%的超量程来实现。切勿向航空公司吹流量计。应注意确保没有空气进入系统(例如泄漏的泵压盖)或没有气蚀现象发生。

  TC-TY容积式椭圆齿轮流量计传感器通过利用在人体上产生的低压差来驱动一对椭圆齿轮来工作。可以通过多种方式检测该旋转,以提供TTL(NPN晶体管)或触点闭合脉冲输出。该单元采用多种材料和额定压力进行制造,以适合大多数应用,并且与所有容积式流量计一样,其性能随着粘度的增加而提高,在粘度较高时读数的精度为±0.1%。标准仪表最高可使用1000 cP;高于此粘度,必须使用特殊轮廓的齿轮。

  流量测量与流体的流动状态无关,这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。粘度愈大的介质,从齿轮和计量空间隙中泄漏出去的泄漏量愈小,因此核测介质的粘皮愈大,泄漏误差愈小,对测量愈有利。椭圆齿轮流量计计量精度高,适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死,以致无法测量流量)。如果被测液体介质中夹杂有气体时,也会引起测量误差。椭圆齿轮流量计是容积式流量计的一种,用于精密的连续或间断的测量管道中液体的流量或瞬时流量.它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。

TC-TY容积式椭圆齿轮流量计工作原理

  TC-TY容积式椭圆齿轮流量计液体流量是在测量室内完成的。在测量室内有一对椭圆齿轮,在进口与出口两端液体压差作用下,一对椭圆齿轮在转轴上不停地转动,测出其转数即可知道流经仪表液体的总量。

TC-TY容积式椭圆齿轮流量计注意事项:

  1.   1.严禁用水测试流量计。
  2.   2.启动或停止时,启闭阀门应缓慢,防止突然冲击,并应防止倒流。
  3.   3.流量计进行检修时,不得将后盖拆卸,以免重装时产生精度变化而影响以便准确度。

TC-TY容积式椭圆齿轮流量计误差计算及调整

  (一)流量计的基本误差,由各检定流量点的各次测得值分别按下式计算:(容积法)E=Vm-V/V×100%

  E-流量计误差(一般指累计误差)取二位有效数字。

  Vm-流量计测得值(即示值)

  V-经修正后,流量计标准装置测得值(即实际值)由基本误差计算公式,当Vm>V时,流量计基本误差为“+”值,表示流量计走快了。

  Vm

  为了使流量计误差在基本误差限之内,往往需要进行误差。即通过更换装在计数器内的一对调节齿轮(调整牙)来改变机械传动速比,从而使流量计的示值得以调整。

  误差调整不能改变流量计的流量特性,使其特性曲线人为地处于新的坐标系中。

  一般来说,在规定的(或实际使用的)流量范围内,其zui大与zui小流量检定点的基本误差范围不大于规定精度的基本误差限,均可通过误差调整使其流量计基本误差合格。

  已使用过的流量计,一般先用原有的调节齿轮组进行误差检定,然后根据具体的误差情况再进行误差调整。

       好了,今天我们的这个TC-TY容积式椭圆齿轮流量计就到这里结束了,还有问题请随时联系咨询我们。
