小口径靶式流量开关NK-01D系列在线安装

  • 品牌:上海錾科自动化公司
  • 型号:NK-01D
  • 产品描述:流量开关就是根据流量来指令系统的开关。给流量开关设定上限或者下限,当流量达到此次限定值时,流量开关发出信号或报警,系统将运行或停止。一般要求流量的系统会采用流量...

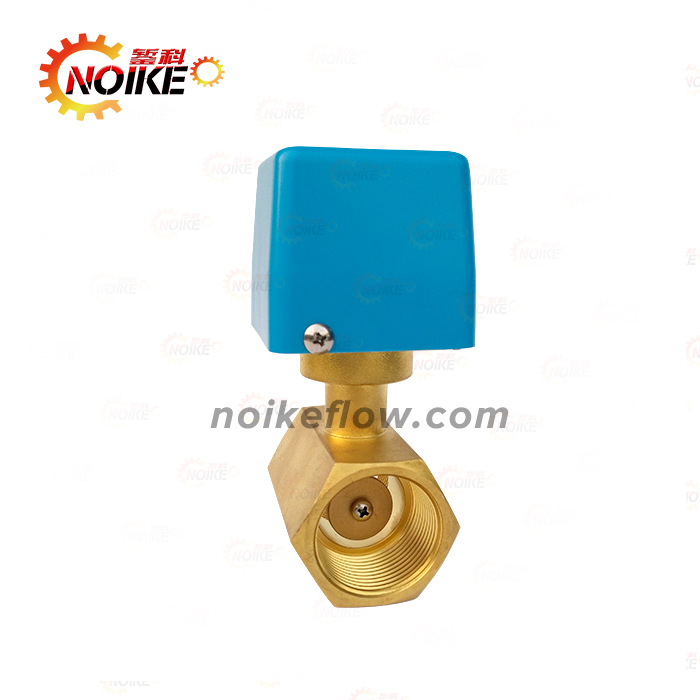

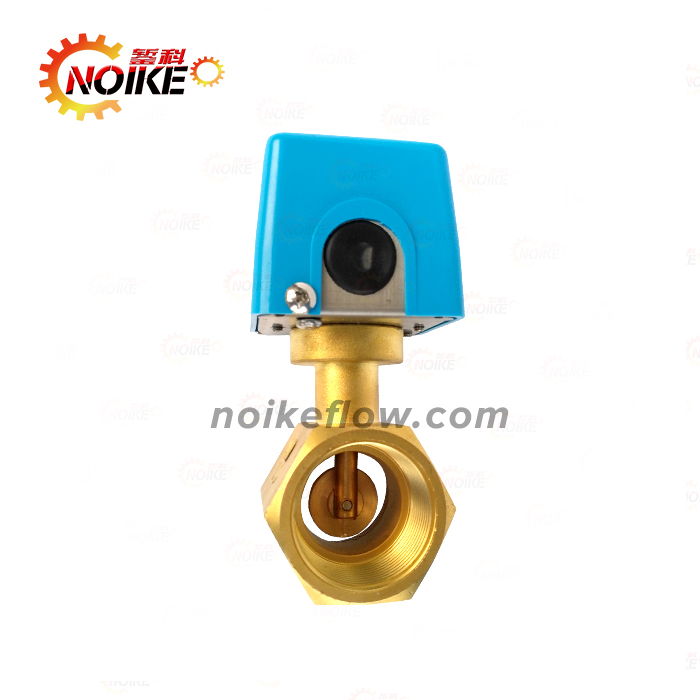

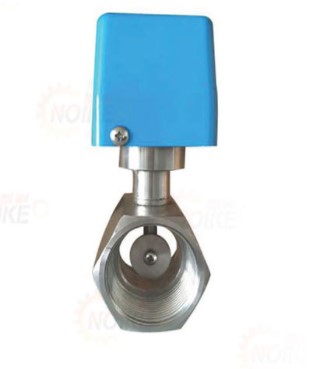

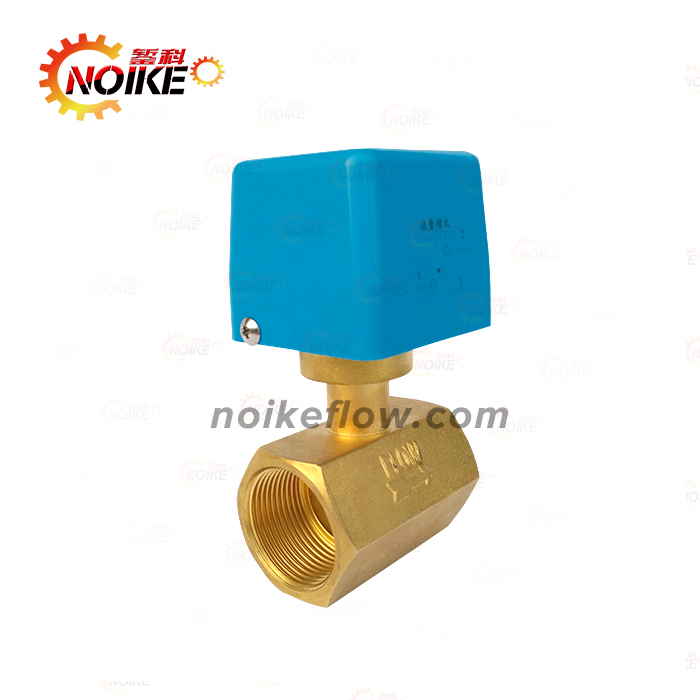

NOIKE 靶式流量开关 NK-01D

1

产品介绍:

NK-01D型流量开关采用式传感器可用于水冷却系统或润滑油路系统作为流量控制或报警保护之用。NK-01D型流量开关的设定值可调,用户可根据需要自行调整。

NK-01D型靶式流量开关结构运动采用不锈钢材料,防止运动件的腐蚀,保证使用寿命。

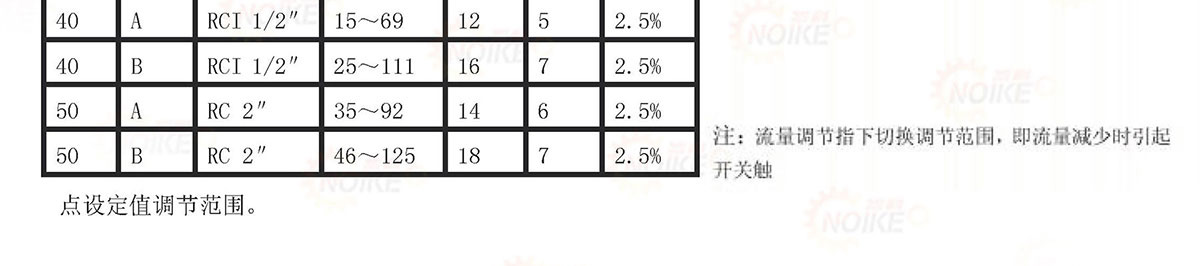

技术参数:

环境温度 0℃~60℃

介质温度: 0℃~120℃

耐压 1.6Mpa

触电容量: AC.250W 10V(性)(一付转换触头)

1-1ZG51503445511-1ZG5150352552

安装与调整:


1打开流量开关外壳;

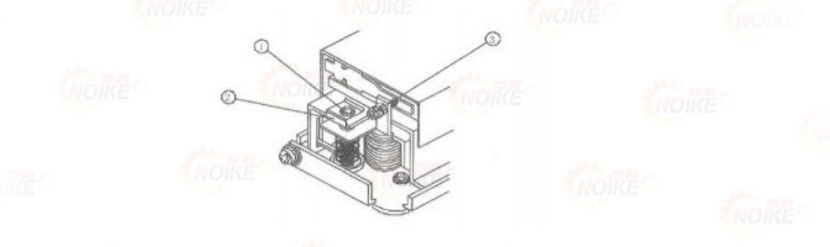

2开关出厂时已设定在约为最小流量值。调高流量设定值,顺时针旋转调节螺丝①;

3按动靶片来检查微动开关是否正常工作,过多的逆时针旋转调节螺丝,可能导致流量开关失效

4安装结束后,请通过按动流量开关杠杆数次来检查,一日发下杠杆回复时没有“咔嗒“声,顺势正旋转调节螺丝直到回复时有“咔嗒“声;

5禁止取出螺丝固定夹②,否则将造成流量调节螺丝失效

6漆封的调节螺丝③仅供出厂调整流量开关状态,请勿改变或调解

7应观察三个工作周期,确定开关和与之联系运转正常,并及时盖上开关外壳。

21


注意事项:


安装前请仔细检查流量开关,包装应完整,外观应无损伤及变形。如有问题,请与生产厂家联系:

2流量开关可安装在水平管道或液流方向向上的垂直管道中,但不能安装在也流向下的管道中。当安装在液流向上的管道中,用考虑重力影响。

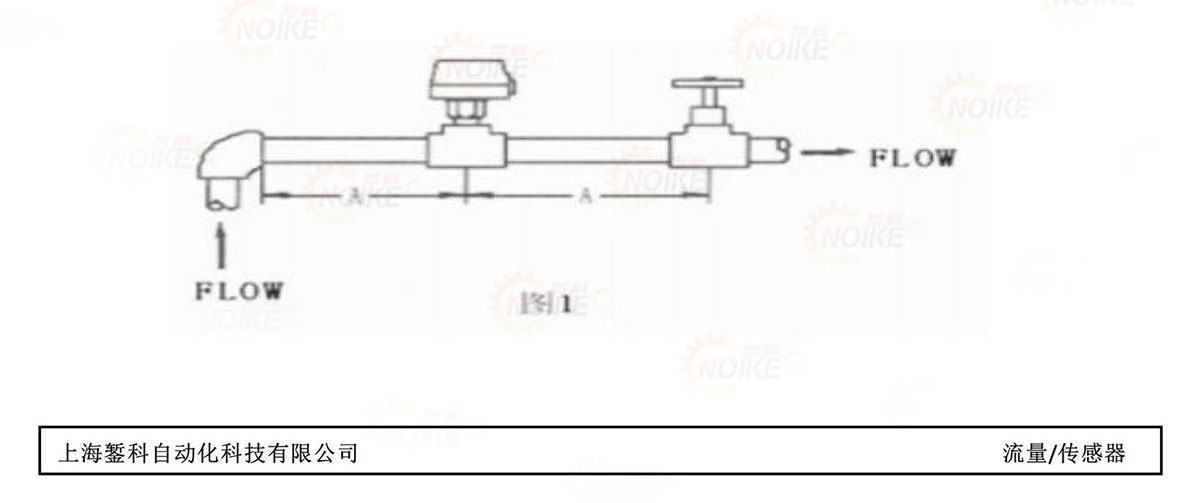

3流量开关一定要安装一段支线管道上,其两边至少5倍管径的直线行程,同时应注意管道中液流方向必须与开关外壳上的箭头方向一致,其接线端子应在易于接线的位置;(图1)

4.安装接线时,请注意以下事项:

*绝对禁止扳手碰撞开关底板,导致流量开关变形失效;

*为避免触点及损害设备,在接线或进行调试时,应切断电源

*接线时,绝对禁止调节微动开关接线端子,接地螺丝外的其它螺丝。并应注意,微动开关接线时不能用边过猛,否则易使微动开关本身位置移位,导致流量开关失效;

*接线必须使用专用接地螺丝,不能随意拆卸安装螺丝钉,否则将导致控制器变形失效

*流量开关的靶片不能与管道内壁及管道中其它节流器相接触,否则容易导致开关不能正常复位。
