电磁流量计工作原理图

时间:2021-12-02 08:12:33 点击:0

电磁流量计,简称为磁流量计,是一种体积流量计,非常适用于废水应用和其他需要低压降和适当液体导电性的应用。

该设备没有任何活动部件,不能与碳氢化合物和蒸馏水一起使用。流量计也易于维护。

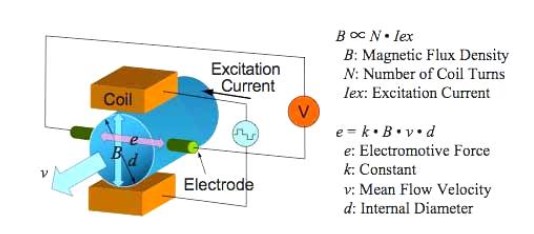

电磁流量计工作原理图

电磁磁流量计原理

磁流量计基于法拉第电磁感应定律。 根据该原理,当导电介质通过磁场B时,产生电压E,该电压E与介质的速度v,磁场的密度和导体的长度成比例。

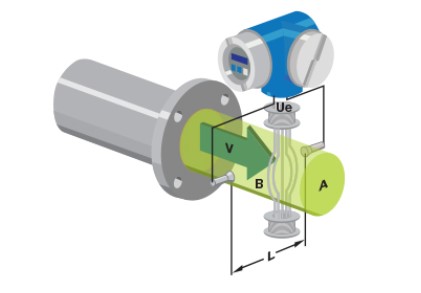

电磁流量计工作原理图

在磁流量计中,电流施加到安装在仪表主体内部或外部的线圈,以产生磁场。流过管道的液体充当导体,并且这引起与平均流速成比例的电压。

该电压通过安装在流量计主体中的传感电极检测并发送到变送器,该变送器根据管道尺寸计算体积流量。

什么是法拉第电磁感应定律?

在数学上,我们可以将法拉第定律描述为

E与V x B x L成比例

[E是导体中产生的电压,V是导体的速度,B是磁场强度,L是导体的长度]。

使用磁流量计测量的液体流量必须是导电的非常重要。 法拉第定律表明信号电压(E)取决于平均液体速度(V),导体长度(D)和磁场强度(B)。 因此,磁场将在管的横截面中建立。

电磁流量计工作原理图

基本上当导电液体流过磁场时,感应出电压。为了测量该产生的电压(其与流动的液体的速度成比例),使用两个彼此相对安装的不锈钢电极。

然后将放置在流量计内部的两个电极连接到具有处理信号能力的高级电子电路。处理后的信号被送入微处理器,计算液体的体积流量。

以上就是电磁流量计是什么工作原理?介绍,如果您还有其他问题,欢迎致电錾科小编一起探讨哦。
