涡街流量计对管道的要求是什么?

时间: 2019年09月23日 13:09:46 点击:
       按管道尺寸确定涡流流量计的尺寸是不好的做法。线径涡流计可能根本不起作用。如果流量范围未知,首先进行一些近似测量(使用便携式皮托管或夹式超声波设备)。大约一半的涡街流量计需要通过同心减速器和膨胀器对超大型工艺管道进行“缩颈”(图4)。即使安装了流量矫直装置,安装也需要一些直的(松弛)管道。
       涡街流量计需要一个发展良好且对称的流速剖面,没有任何变形或漩涡。这需要在仪表的上游和下游使用相对长的直管道来调节流量。与涡流流量计类似的旋流流量计包含流动矫直元件,因此需要较少的直管。
       涡流流量计的管道直管长度必须与流量计相同,其长度应与β比率为0.7的孔板安装所需的长度大致相同。大多数涡街流量计制造商建议控制阀下游最小长度为30管道直径,仪表和下游压力接头之间的管道直径为3到4。温度元件应该很小,并且下游的管道直径长度为5-6。
涡街流量计对管道的要求是什么

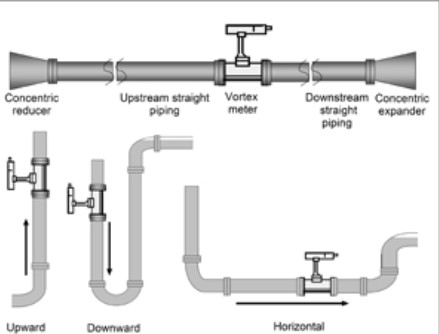

涡流流量计通常必须小于管线尺寸。安装应使仪表在零流量时保持充满液体。

涡街流量计管道要求

       图中.涡街流量计通常必须小于管道尺寸。安装应使仪表在零流量时保持充满液体。
       只要管道保持充满,涡流流量计可以垂直,水平或任何角度安装。将仪表安装在垂直线上并向上流动将始终保持管道充满。当流动在垂直线上水平或向下时,保持下游管道升高以捕获流体。使用止回阀在无流量条件下保持管道充满液体。如果在特定管道配置中更换仪表需要停止流量,可以在仪表周围安装阻塞阀和旁通阀。
涡街流量计对管道的要求是什么
        配合法兰(在Schedule 40或Schedule 80配合管道上)必须具有与涡街流量计相同的直径和光滑孔。使用焊接法兰而不是减少法兰。确保配合管的内表面没有轧制氧化皮,凹坑,孔,扩孔刻痕和凸起,上游四个管道直径和仪表下游两个管道直径。仪表的孔,垫圈和相邻的管道必须仔细对齐,以消除任何障碍物或台阶。
       您可以通过支撑仪表两侧的管道或通过旋转仪表来避免管道过度振动,从而将传感器移出振动平面。由于阀门抖动,蒸汽疏水阀或泵引起的过程噪音会导致在无流量条件下的高读数或非零读数。大多数仪表电子设备允许增加噪声滤波器设置,但增加的噪声降低通常也会降低仪表的低流量灵敏度。一种选择是将仪表重新定位到过程中噪声较小的部分。
