  • 矿用防爆型电磁流量计

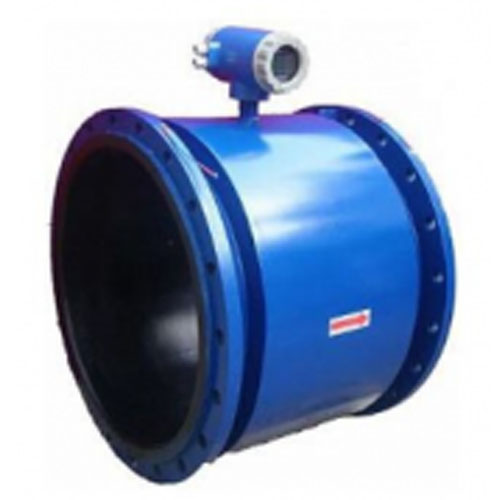

矿用防爆型电磁流量计

矿用防爆型电磁流量计

  • 品牌:上海錾科自动化公司
  • 型号:
  • 产品描述:防爆型电磁流量计测量原理是基于法拉第电磁感应定律,防爆型电磁流量计由传感器和转换器组成,传感器安装在测量管道上,转换器可以与传感器组合连接在一起称为一体型电磁流量...

  防爆型电磁流量计测量原理是基于法拉第电磁感应定律,防爆型电磁流量计由传感器和转换器组成,传感器安装在测量管道上,转换器可以与传感器组合连接在一起称为一体型电磁流量计,转换器被安装在离传感器30米内或100米内的场合,两者间由屏蔽电缆连接称为分离型电磁流量计。

矿用防爆型电磁流量计组成部分:

  防爆型电磁流量计传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。

  矿用防爆电磁流量计

  产品特点:

  1、测量不受流体密度、粘度、温度、压力和电导率变化的影响;

  2、测量管内无阻碍流动部件,无压损,直管段要求较低;

  3、系列公称通径DN15~DN3000。传感器衬里和电极材料有多种选择;

  4、转换器采用新颖励磁方式,功耗低、零点稳定、***度高。流量范围度可达1500:1;

  5、转换器可与传感器组成一体型或分离型;

  6、转换器采用16位高性能微处理器,2x16LCD显示,参数设定方便,编程可靠;

  7、流量计为双向测量系统,内装三个积算器:正向总量、反向总量及差值总量;可显示.庄、反流量,并具有多种输出:电

  流、脉冲、数字通讯、HART;

  8、转换器采用表面安装技术SMT,具有自检和自诊断功能;

矿用防爆型电磁流量计量程范围确认:

  一般工业用防爆型流量计被测介质流速以2~4m/s为宜,在特殊情况下,***流速应不小于0.2m/s,应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。

  在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:

  Q=pi;D2V/4

  Q:流量(㎡/h)D:管道内径V:流速(m/h)

  防爆型流量计的量程Q应大于预计的流量值,而正常的流量值以稍大于流量计满量程刻度的50为宜。

防爆型电磁流量计参考流量范围

口径mm

流量范围m3/h

口径mm

流量范围m3/h

phi;15

0.06~6.36

phi;450

57.23~5722.65

phi;20

0.11~11.3

phi;500

70.65~7065.00

phi;25

0.18~17.66

phi;600

101.74~10173.6

phi;40

0.45~45.22

phi;700

138.47~13847.4

phi;50

0.71~70.65

phi;800

180.86~18086.4

phi;65

1.19~119.4

phi;900

228.91~22890.6

phi;80

1.81~180.86

phi;1000

406.94~40694.4

phi;100

2.83~282.60

phi;1200

553.90~55389.6

phi;150

6.36~635.85

phi;1600

723.46~72345.6

phi;200

11.3~1130.4

phi;1800

915.62~91562.4

phi;250

17.66~176.25.

phi;2000

1130.4~113040.00

phi;300

25.43~2543.40

phi;2200

1367.78~136778.4

phi;350

34.62~3461.85

phi;2400

1627.78~162777.6

phi;400

45.22~4521.6

phi;2600

1910.38~191037.6

矿用防爆型电磁流量计应用领域:

防爆型电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等,防爆型电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理,水利建设等领域。
