椭圆齿轮流量计是什么原理工作的以及测量流量的

时间: 2020年12月11日 21:47:00 点击:

我们现在越来越多的人在使用椭圆齿轮流量计,那么您知道椭圆齿轮流量计是什么原理工作的吗?我们今天就一起来看看。

椭圆齿轮流量计是什么原理进行工作的

椭圆齿轮流量计又称排量流量计,属于容积式流量zhi计一种,在流量仪表中是精度较高的一类。

它利用机械测量元件把流体连续不断地分割成单个已知的体积部分,根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。

椭圆齿轮流量计(又称排量流量计,齿轮流量计),属于容积式流量计一种,在流量仪表中是精度较高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分,根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量图1所示。椭圆齿轮流量计可以选用不同的材料(铸铁、铸钢、304不锈钢、316不锈钢)制造,适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。

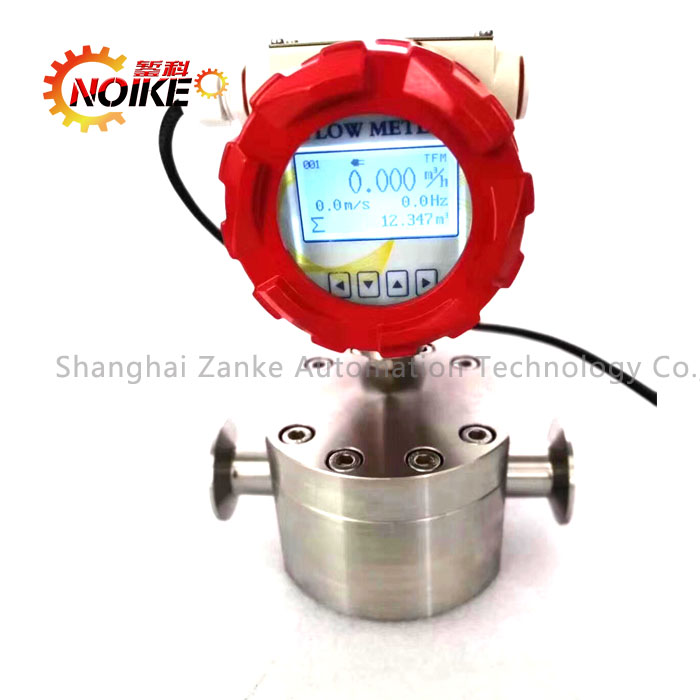

椭圆齿轮流量计是什么原理工作的

椭圆齿轮流量计的原理结构是怎么样的

流量计是由计量箱和装在计量箱内的一对椭圆齿轮,与上下盖板构成一个密封的初月形空腔(由于齿轮的转动,所以不是绝对密封的)作为一次排量的计算单位。当被测液体经管道进入流量计时,由于进出口处产生的压力差推动一对齿轮连续旋转,不断地把经初月形空腔计量后的液体输送到出口处,椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量图2所示。流量计主要是由壳体、计数器、椭圆齿轮和联轴器(分磁性联轴器和轴向联轴器)等组成。

椭圆齿轮流量计参数

  1. 1、椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而对介质的流量进行计量的。
  2. 2、粘度越大的介质,从齿轮和计量空间隙中泄漏出去的泄漏量愈小,因此核测介质的粘皮越大,泄漏误差越小,对测量越有利。
  3. 3、椭圆齿轮流量计计量精度高,适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死,以致无法测量流量)。如果被测液体介质中夹杂有气体时,也会引起测量误差。
  4. 4、椭圆齿轮流量计是一种容积式流量计,用于精密的连续或间断的测量管道中液体的流量或瞬时流量.它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。
  5. 5、在安装前应清洁管道.若液体内含有固体颗粒,则必须在管道上游加装过滤器;若含气体应安装排气装置。
  6. 6、对前后直管段没有一定的要求。它可以水平或垂直安装。安装时,应使流量计的椭圆齿轮转动轴与地面平行。
  7. 7、按照要求正确安装后的椭圆齿轮流量计,使用时即可保证足够的精度,通常累计值的精度可达0.5级,是一种较为准确的流量计量仪表。但是,如果使用时被测介质的流量过小,仪表的泄漏误差的影响就会突出,不能再保证足够的测量精度。因此,不同型号规格的椭圆齿轮流量计对最小使用流量有一允许值,只有当实际被测流量大于该下限流量允许值时,测量精度才能得到保证。
  8. 8、其次,使用椭圆齿轮流量计要注意被测介质的温度不能过高,否则不仅会增加测量误差,而且有使齿轮发生卡死的可能。为此,椭圆齿轮流量计在仪表所规定的使用温度范围内使用。

好了,今天我们的这个椭圆齿轮流量计是什么原理工作的就到这里结束了,还有问题请随时联系咨询我们,我们收到之后会尽快回复您的。
