  • 隔爆型热差式流量开关NK-RFS
隔爆型热差式流量开关NK-RFS

隔爆型热差式流量开关NK-RFS

  • 品牌:上海錾科自动化公司
  • 型号:  NK-RFS
  • 产品描述:流量开关 就是根据流量来指令系统的开关。给流量开关设定上限或者下限,当流量达到此次限定值时,流量开关发出信号或报警,系统将运行或停止。一般要求流量的系统会采用流量开关。

隔爆型热差式流量开关NK-RFS基本介绍如下:

产品特点:
 无机械运动部件,安装、使用维护方便
 低功耗温敏传感器,灵敏度高,精度高
 先进数字化处理技术,抗干扰能力强,
 结构紧凑,体积小,安装维护方便
 防爆标识:EExdIICT6产品特点选型、安装及使用参考
产品概述

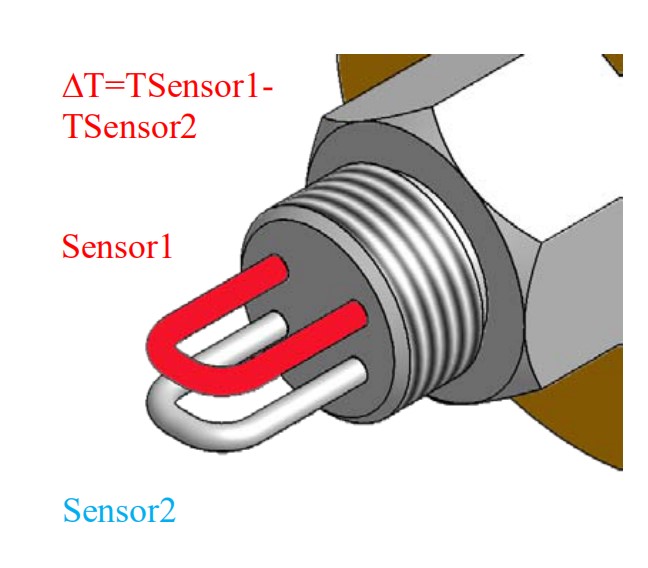

       热式电子流量开关(以下简称开关)由两个温度传感器、电源、信号处理器及输出继电器或 NPN/PNP 晶体管输出组成。该类型的温度传感器使用特殊的半导体制造。这两个传感器物理特性非常接近,且以一定距离相互分离,相互间热影响可以忽略。传感器配对跟踪介质的温度。这些传感器的电压降与温度成正比,并准确的宽温度范围内工作。将其中的一个传感器(Sensor1)进行加热,使其高于介质温度。另一个传感器(Sensor2)与介质温度相同,我们基准传感器。相等的恒流流经两个传感器产生电压差,其大小与 Sensor1 上被介质吸收带走的热量多少成反比。由于介质的流速与带走热量成正比,故通过测量两个传感器的电压差,可知介质此时的流速,从而通过计算知道介质的流量。

安装指南:
管道安装
流量开关与介质管道的连接形式为 G1/2”螺纹(也可根据用户要求另行提供其他螺纹连接),可直接插入管道(管径 D 大于 1”),也可通过三通连接管道(管径 D 小于或等于 1”),更换快捷、方便、简单。
为了避免由于气穴产生的错误信号,请不要将流量开关装在弯管或者装在管道头附近(最小距离>2 倍管径)。
如果流量开关必须水平安装,并且管道没有完全充满介质,流量开关应如下图安装。
如果流量开关必须水平安装,并且管道中可能存在沉淀物。流量开关应该安装在管道的侧面。


  • 安装时一定要保证探头部分进入介质深度 10mm.
  • 安装时,不要用力旋转流量开关的中间部位,请用合适的工具旋六方
  • 处进行安装,否则将会损坏流量开关。
防爆要求:
       本产品符合 GB3836.1-2000《爆炸性气体环境用电气设备 第 1 部分:通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备 第 2 部分:隔爆型“d”》标准,防爆标志为:EXdIICT6,经国家防爆检测中心检验合格,并取得防爆合格证。它适用于含有 0 区、1 区、2 区,含有 IIA~IIC 类的 T1~T6 爆炸性气体混合物场所。

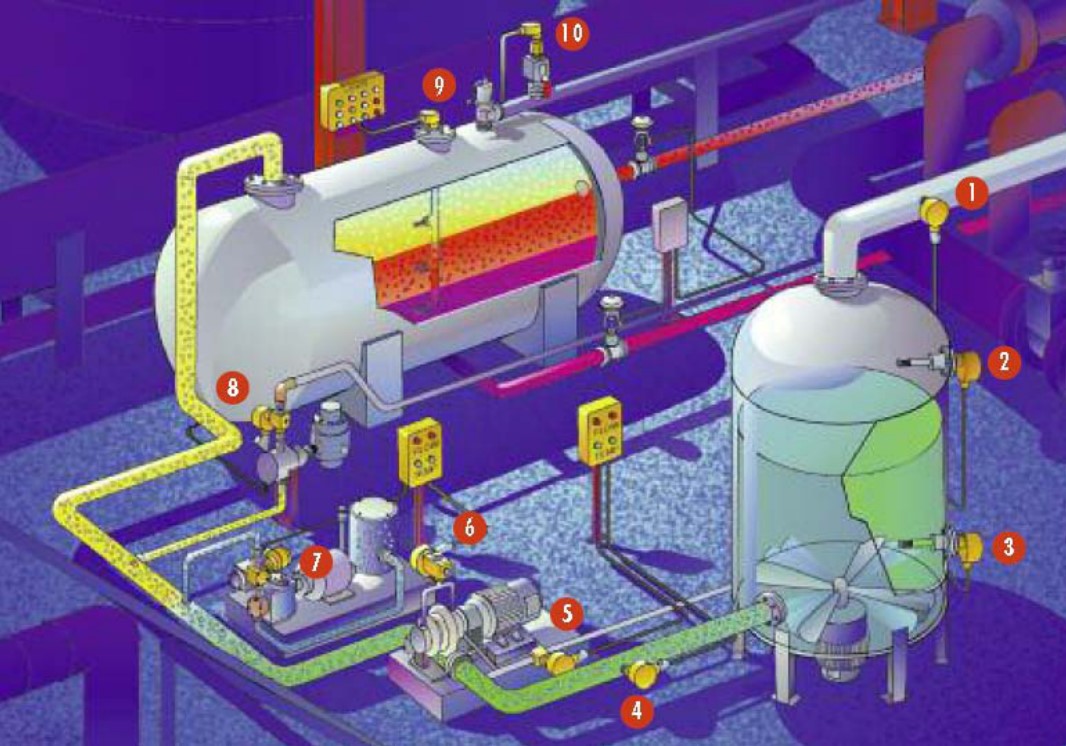

应用范围:


1.油箱入口流量
发现
2.高水平检测
3.低水平检测
4.低流量泵
保护
5.润滑油流动
发现
6.密封泄漏流量
发现
7.润滑油轴承
流量检测
8. Chemi
        防爆流量开关系列产品具体使用情况,选购时请联系臬克工程师屠先生咨询详情。
