  • 高精度精密微小流量测量齿轮流量计
高精度精密微小流量测量齿轮流量计

高精度精密微小流量测量齿轮流量计

  • 品牌:上海錾科自动化公司
  • 型号:
  • 产品描述:微型椭圆齿轮流量计是一种可检测低至0.5 ml / min的超微型液体流量,但仍可保持高达0.5%FS的精度,是一种用于微型流量精确测量的正排量流量计也被称之为容积式流量计。 齿轮流量计

什么是高精度精密微小流量测量齿轮流量计

高精度精密微小流量测量齿轮流量计是一种可检测低至0.5 ml / min的超微型液体流量,但仍可保持高达0.5%FS的精度,是一种用于微型流量精确测量的正排量流量计也被称之为容积式流量计。

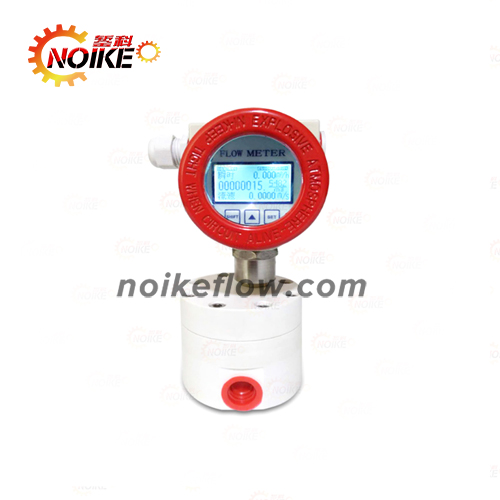

高精度齿轮流量计

齿轮流量计产品示意

容积式流量计是利用一个精密的标准容器对被测流体进行连续测量的,因而影响测量准确度的因素较少,不会受到流体黏度、密度、流动状态以及雷诺数的影响,测量的准确度也较高。尤其是近年来,随着其在材料选取、结构设计、加工工艺等方面有了很大的改进,性能也在不断提高。

高精度精密微小流量测量齿轮流量计技术参数:

1)基本误差:±0.5%,±0.2%

2)被测液体粘度:2~200mpa.s,可定制高粘度

3)被测液体温度:-20~+80℃,在加散热器情况下,温度可达200℃

4)工作压力:铸铁、不锈钢1.6Mpa;铸钢2.5Mpa,6.4Mpa,可定制高压

5)材质:铸铁、铸钢、不锈钢

6)信号输出(远传型、智能数显型):

a、供电:24Vdc

b、脉冲,4-20mA

7)远传显示现场防爆等级:ExiaIICT5

8)保温夹套(可选)

高精度精密微小流量测量齿轮流量计使用注意事项:

高精度精密微小流量测量齿轮流量计计量精度高,适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死,以致无法测量流量)。如果被测液体介质中夹杂有气体时,也会引起测量误差。

粘度愈大的介质,从齿轮和计量空间隙中泄漏出去的泄漏量愈小,因此测量介质的粘皮愈大,泄漏误差愈小,对测量愈有利。

流量测量与流体的流动状态无关,这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。

高精度精密微小流量测量齿轮流量计是由计量箱和装在计量箱内的一对椭圆齿轮,与上下盖板构成一个密封的初月形空腔(由于齿轮的转动,所以不是优良密封的)作为一次排量的计算单位。当被测液体经管道进入流量计时,由于进出口处产生的压力差推动一对齿轮连续旋转,不断地把经初月形空腔计量后的液体输送到出口处,椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量。
