  • 高温防爆流量开关NK33EX-12B
  • 高温防爆流量开关NK33EX-12B

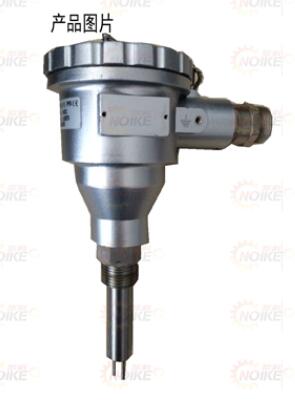

高温防爆流量开关NK33EX-12B 高温防爆流量开关NK33EX-12B

高温防爆流量开关NK33EX-12B

  • 品牌:上海錾科自动化公司
  • 型号:NKGF-90EX型
  • 产品描述:1、产品用途与特点NK33EX-12B防爆流量开关可广泛用于石油、化工、电力、治金等易燃易爆场所流量测、报警、控制。2、特点(1)无机械可动部件,耐腐蚀,稳定可...

高温防爆流量开关NK33EX-12B用途与特点

NK33EX-12B防爆流量开关可广泛用于石油、化工、电力、治金等易燃易爆场所流量测、报警、控制。

高温防爆流量开关NK33EX-12B特点

(1)无机械可动部件,耐腐蚀,稳定可靠,寿命长,长期运行无须特殊维护。

(2)探测探头与信号处理电路一体设计安装使用极为方便。

(3)内置温度补偿电路,介质及环境温度对流体的流速所造成的误差减到最小

(4)优选新型电路,使直流24V15%电流≤100mA,电路发热小,器件贴片安装,可靠性得以提高。

(5)壳体采用 Exd II BTE6防爆设计,用于工用ⅡA、ⅡB级爆炸性气体或蒸汽的1区或2区危险场所。

高温防爆流量开关NK33EX-12B参数:

电源:DC2V±15%/100n

C介质温度:-45至270

相对湿度,5-95

公称压力:0~3pa

气体流3m,液体流~m

●防护等级:IP65

●防爆等级: Exd II BT6

接点容量;D24V/2A

上电稳定时间:≤3分钟

连接电缆:R4×1.0外径:10m0.5m

固定方式:接口螺纹R3/4

高温防爆流量开关NK33EX-12B工作原理

热质流量开关是基于L・V・K热交換原理计的,前端安装一个流量传感器,与介质接触部分有两个探针。一个测量介质温度,另一个测温并被加热:当没有介质流动时两个探针的温差最大,有介质流动时两个探针的温差变小温的大小只与介质的流速有关,流速越大温差越小,流越小温差越大不流动时温差最大,同时与介质的自身的导热特性湿度有关,当流速低于或上于某一设定值时,电器接通或断开,输出开关量信号。

/5安装方法:

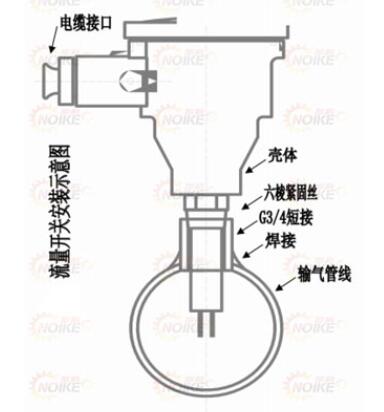

高温防爆流量开关NK33EX-12B安装方法:

在所用管线上选取一直管段,直线管段长度amp;ge;5(D为直管段直径)在直管段中部开一30孔,把附带的短接焊在孔上,然后把流量开关旋在短接上(在管壁上套与流量开关配套的管纹连接。
