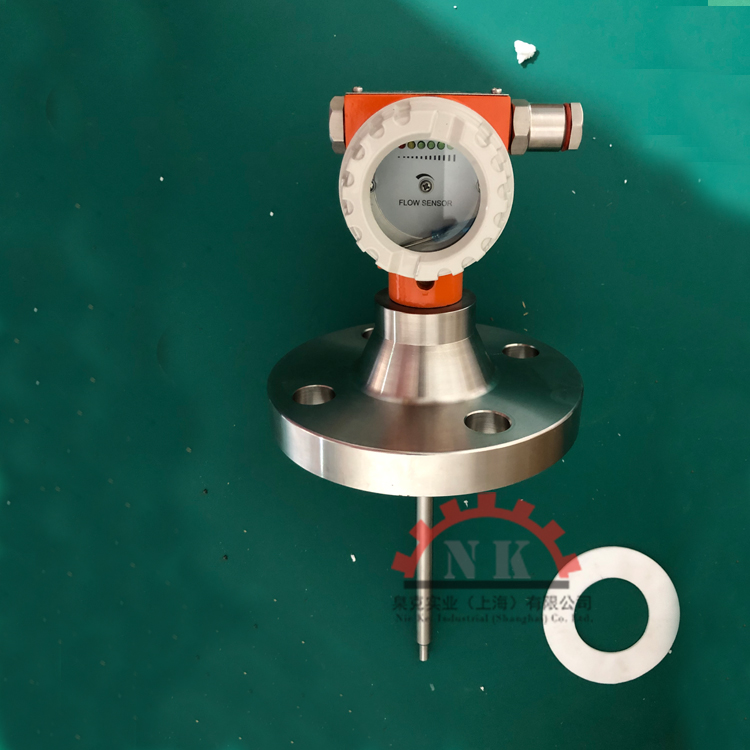

以下是针对防爆热导式流量开关型号 NK33EX-G12HDCRz/50 的完整技术解析与应用说明：
一、型号解析与核心功能
型号标识含义
NK33EX：热导式流量开关（Thermal Flow Switch）的防爆系列，符合 ExdIICT6 防爆等级（适用于ⅡC级爆炸性气体环境）。
G12：接口螺纹尺寸为 G1/2"（标准英制管螺纹）。
HDCR：
H：防爆外壳（Hazard-proof Housing）
DC：直流24V供电（±20%电压范围）
CR：继电器输出（SPDT常开+常闭触点）。
z/50：探头长度 50mm（适用于DN40-DN50管径）。
核心功能
流量监测：通过温差原理实时检测液体/气体流速，设定点可调（水：1–150 cm/s；油：3–300 cm/s；空气：20–2000 cm/s）。
安全防护：触发流量异常时，继电器输出开关信号（最大负载1A@48VAC/DC），联动泵阀或报警系统。
防爆认证：符合 ExdIICT6 Gb 标准，适用于石油、化工、煤矿等易燃易爆环境。
二、关键技术参数
参数项 规格
介质类型 液体（水、油、切削液）、气体（空气、燃气）
耐压范围 ≤100 Bar（约10MPa）
介质温度 -20℃ ~ +100℃
响应时间 ≤2秒（典型值）
防护等级 IP67（全防水防尘）
功耗 空载电流≤80mA，继电器负载≤400mA
电气保护 反相/短路/过载保护
三、安装与调试要点
安装位置要求
垂直管道优先安装于上升流段，水平管道需避开顶部气泡区。
探头需伸入管道≥6mm（DN40以下管径），确保与介质充分接触。
远离弯头/阀门（最小直管段≥4倍管径）。
接线与调试
电源端：24VDC ±20%（红线：+24V；黑线：0V）。
信号端：
蓝线：继电器公共端（COM）
黄线：常开触点（NO）
绿线：常闭触点（NC）。
一键设定：通过面板电位器调节流量触发阈值（LED指示灯实时显示流速状态）。
四、典型应用场景
高危行业安全监控
石油化工：输送管道可燃气体流量监测，触发联锁停机。
煤矿瓦斯：通风系统气流异常报警，防止瓦斯积聚。
设备保护
泵空转保护：冷却水断流时自动停泵。
润滑系统：实时监测油路流量，避免轴承干摩擦。
环保与能源管理
循环水系统：流量不足时启动备用水源。
燃烧控制：燃气锅炉火力调节（需搭配模拟量型号）。
五、竞品对比与选型建议
型号NK33EX-G12HDCR50Q
防爆等级 ExdIICT6 ExdIICT6（同等级）
输出方式 继电器(SPDT) 继电器(SPDT)+4–20mA模拟量
探头长度 15mm（标配） 50mm（可定制）
适用管径 DN15–DN50 DN20–DN80
优势 抗污涂层/抗震设计 双信号输出/高精度
选型建议：
纯开关控制场景（如泵保护）→ NK33EX（性价比高）；
需流量实时显示或PLC集成 →NK600系列（支持模拟量）。
六、运维注意事项
防爆操作规范：严禁带电开盖，检修前切断电源。
抗污维护：定期清理探头结垢（抗污涂层仍需每6个月检查）。
故障排查：
LED不亮 → 检查24V电源；
误报警 → 校准设定点或检查介质杂质。
如需更深入的电气图纸或防爆认证文件，建议联系供应商获取型号。
