椭圆齿轮流量计

时间:2021-01-27 07:01:20 点击:0

  椭圆齿轮流量计是容积式流量计的一种,用于精密的连续或间断的测量管道中液体的流量或瞬时流量.它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。椭圆齿轮流量计利用机械测量元件把流体连续不断地分割成单个已知的体积部分,根据计量室逐次、重复的充满和排放该体积部分流体的次数来测量流体体积总量。

椭圆齿轮流量计的参数说明

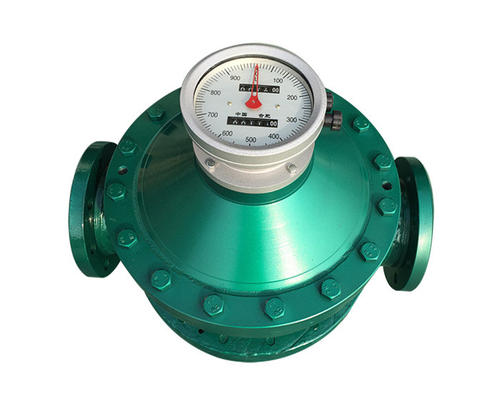

  LC系列轻型椭圆齿轮流量计,是我公司根据市场需要,研制成功的流量计。该产品设计新颖,结构合理。具有重量轻、精度高特点,可广泛用于石油、化工、医药卫生等部门的流量测量。

产品特点

  n 测量精度高、流量范围宽、重复性好

  n 螺旋转子转动均匀、震动小、寿命长

  n 对被测液体的粘度变化不敏感,尤其适合于粘度较高液体的测量

  n 结构简单、外形尺寸小、重量轻

  n 安装容易,表前不需安装直管段

应用领域

  FTC-1600标准齿轮流量计广泛应用于石油、石化、天然气、化工、造纸、汽车、食品等行业,齿轮流量计还用于测量小管径的微小流量的计量。

技术参数

  要构件材料及使用压力(使用压力1.0MPa 1.6MPa)

  准确度等级: 0.5级,0.2级(一般介质温度-10℃ ~ +60℃)

  远传显示现场防爆等级: Exia II CT5

  使用介质温度: -20℃ ~ 100℃,在高温调整加散热筒情况下,可达200℃,此时流量范围中zui大流量为原流量计zui大流量的90%,zui小流量为原流量计zui小流量的120%。

  普通铸铁型(A)、铸钢型(E)、不锈钢型(B)

项目

  型号LC-A铸铁LC-E铸钢LC-B不锈钢

  公称压力

  Mpa1.0 1.62.5 4.0 6.41.0 1.6

  被测液体粘度2 — 200 mPa.s

  被测液体温度-20℃~+100℃

  流 量 范 围 m³h

椭圆齿轮流量计

型号

  精度等级LC-A铸铁LC-E铸钢LC-B不锈钢

  公称口径(DNmm0.50.20.50.20.50.2

  100.04~0.40.1~0.40.04~0.40.1~0.40.1~0.50.1~0.5

  150.25~1.50.3~1.50.25~1.50.3~1.50.3~1.50.3~1.5

  200.5~30.6~30.5~30.6~30.6~30.6~3

  251~61.2~61~61.2~61.2~61.2~6

  402.5~153~152.5~153~153~153~15

  504~244.8~244~244.8~244.8~244.8~24

  655~408~405~408~408~408~40

  8010~6012~6010~6012~6012~6012~60

  10016~10020~10016~10020~10020~10020~100

  15032~19038~19032~19038~19038~19038~190

  20034~34068~34034~34068~34068~34068~340

椭圆齿轮流量计工作原理

  流量计是由计量箱和装在计量箱内的一对椭圆齿轮,与上下盖板构成一个密封的初月形空腔(由于齿轮的转动,所以不是*密封的)作为一次排量的计算单位。当被测液体经管道进入流量计时,由于进出口处产生的压力差推动一对齿轮连续旋转,不断地把经初月形空腔计量后的液体输送到出口处,椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量(原理见图)。流量计主要是由壳体、计数器、椭圆齿轮和联轴器(分磁性联轴器和轴向联轴器)等组成。

  LY-LC和AFLC系列椭圆齿轮流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成,椭圆齿轮在被测介质的压差△p=pl-p2的作用下,产生作用力矩使其转动。

  在(a)所示位置时,由于P1>P2,在P1和P2的作用下所产生的合力矩使轮1产生顺时针方向转动,把轮1和壳体间的半月形容积内的介质排至出口,并带动轮2作逆时针方向转动,这时1为主动轮,2为从动轮,在 (b)上所示为中间位置,1和2均为主动轮;

  而在(c)上所示位置,P1和P2作用在1轮上的合力矩为零,作用在2轮上的合力矩使2轮作逆时针方向转动,并把已吸入半月形容积内的介质排至出口,这时2为主动轮,1为从动轮,与 (a)上所示情况刚好相反.如此往复循环,轮1和轮2互相交替地由一个带动另一个转动,将被测介质以半月形容积为单位一次一次地由进口排至出口.显然,图上(a)、(b)、(c)所示,仅仅表示椭圆齿轮转动了1/4周的情况,而其所排出的被测介质为一个半月形容积.所以,椭圆齿轮每转一周所排比的被测介质量为半月形容积的4倍,则通过椭圆齿轮流星计的体积流量Q为:Q=4nυ0

  式中:n——椭圆齿轮的旋转频率(转/秒);

  υ0——半月形部分的容积(贝。).

椭圆齿轮流量计应用指南

  流量测量与流体的流动状态无关,这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。粘度愈大的介质,从齿轮和计量空间隙中泄漏出去的泄漏量愈小,因此被测介质的粘皮愈大,泄漏误差愈小,对测量愈有利。椭圆齿轮流量计计量精度高,适用于高粘度介质流量的测量 ,但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死,以致无法测量流量)。

  如果被测液体介质中夹杂有气体时,也会引起测量误差。安装椭圆齿轮流量计在安装前应清洁管道.若液体内含有固体颗粒,则必须在管道上游加装过滤器;若含气体应安装排气装置。HI-TOUCHM系列椭圆齿轮流量计椭圆齿轮流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时,应使流量计的椭圆齿轮转动轴与地面平行。

椭圆齿轮流量计特点

  流量测量与流体的流动状态无关,这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。

  粘度愈大的介质,从齿轮和计量空间隙中泄漏出去的泄漏量愈小,因此核测介质的粘皮愈大,泄漏误差愈小,对测量愈有利。

  椭圆齿轮流量计计量精度高,适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死,以致无法测量流量)。如果被测液体介质中夹杂有气体时,也会引起测量误差。

椭圆齿轮流量计安装

  椭圆齿轮流量计在安装前应清洁管道.若液体内含有固体颗粒,则必须在管道上游加装过滤器;若含气体应安装排气装置。

  HI-TOUCH M系列 椭圆齿轮流量计椭圆齿轮流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时,应使流量计的椭圆齿轮转动轴与地面平行。

椭圆齿轮流量计技术优势

  椭圆齿轮流量计又称定排量流量计,简称PD流量计,在流量仪表中是精度较高的一类,特别适用于高粘度介质流量的测量。椭圆齿轮流量计 利用机械测量元件把流体连续不断地分割成单个已知的体积部分,根据计量室逐次、重复的充满和排放该体积部分流体的次数来测量流体体积总量。
