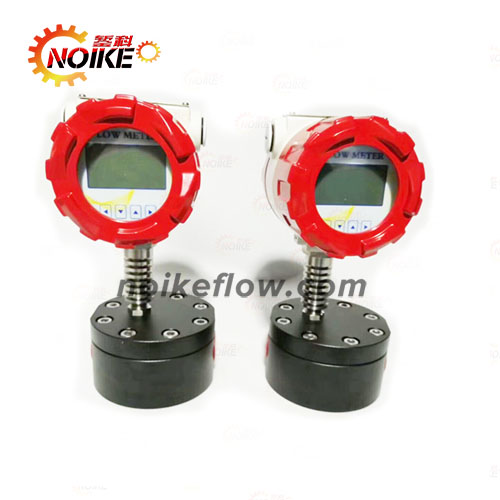

椭圆齿轮流量计的工作原理是什么

时间:2021-10-11 09:10:16 点击:0

很多朋友都在使用椭圆齿轮流量计,但是椭圆齿轮流量计的工作原理是什么呢?其实很多朋友是不知道的,今天小编就带着大家一起来看看。

椭圆齿轮流量计的工作原理是什么

椭圆齿轮流量计由流量变送器和计数机构组成。变送器与计数机构之间加装散热器,则构成高温型流量计。送变器由装有一对椭圆齿轮转子的计量室和密封联轴器组成,计数机构则包含减速机构、调节机构、计数器、发讯器。 计量室内由一对椭圆齿轮与盖板构成初月形空腔作为流量的计量单位。椭圆齿轮靠流量计进出口压力差推动而旋转,从而不断地将液体经初月形空腔计量后送到出口处,每转流过的液体是初月形空腔的四倍,由密封联轴器将椭圆齿轮转的总数以及旋转的快慢传递给计数机构或发讯器,便可知道通过管道中液体总量和瞬时流量。

椭圆齿轮流量计是什么

椭圆齿轮流量计属于容积式流量计一种,其又称排量流量计,在流量仪表中是精度较高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分,根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。容积式流量计从原理上讲是一台从流体中吸收少量能量的水力发动机,这个能量用来克服流量检测元件和附件转动的摩擦力,同时在仪表流入与流出两端形成压力降。

椭圆齿轮流量计工作原理是什么

椭圆齿轮流量计的特点是什么

椭圆齿轮流量计计量精度高,适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体,如果被测液体介质中夹杂有气体时,也会引起测量误差。通常椭圆齿轮流量计的精度可达0.5级,是一种较为准确的流量计量仪表,但是,如果使用时被测介质的流量过小,椭圆齿轮流量计仪表的泄漏误差的影响就会突出,不能再保证足够的测量精度。

椭圆齿轮流量计原理和结构是什么

流量计是由计量箱和装在计量箱内的一对椭圆齿轮,与上下盖板构成一个密封的初月形空腔(由于齿轮的转动,所以不是绝对密封的)作为一次排量的计算单位。当被测液体经管道进入流量计时,由于进出口处产生的压力差推动一对齿轮连续旋转,不断地把经初月形空腔计量后的液体输送到出口处,椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量(原理见图)。流量计主要是由壳体、计数器、椭圆齿轮和联轴器(分磁性联轴器和轴向联轴器)等组成。

椭圆齿轮流量计参数是什么

  1. 1、测量精度较高:0.2级与0.5级;

  2. 2、特别适合于测量粘度较高的介质,而且对被测量液体粘度的变化不敏感;

  3. 3、RLLC-a型铸铁椭圆齿轮流量计,广泛用于各种油品及对铸铁不腐蚀液体介质的计量

  4. 4、RLLC-b型广泛用于有较强腐蚀性液体介质,如酸、碱、盐及有机化合物等的计量

  5. 5、安装容易。流量计前后不需直管段,即使流量计靠近阀门、弯管、缩管、扩大管,也无需加装直管段。

  6. 6、机构简单、坚固、运行可靠;

  7. 7、RLLC-e型铸钢椭圆齿轮流量计,用于高压、低腐蚀性介质的计量

  8. 8、为了防止流量计的齿轮被杂质卡死,在流量计的上游必须安装过滤器
