椭圆齿轮流量计说明书

时间: 2021年02月03日 17:42:52 点击:

什么是椭圆齿轮流量计

  椭圆齿轮流量计是用来测量液体流量的精密仪表。系直读累积式仪表,是计量流经管道内液体流量总和,椭圆齿轮流量计可选用机械显示表头和电子显示表头两种计数机构,显示表头具有显示累积流量、瞬时流量及回零功能,可实现现场显示和远传控制。

  它具有量程范围大、压力损失小、粘度适应性强,能测量高温、高粘度液体、标定方便、安装简易等诸多优点,是容积式流量计的代表产品。

  LC系列椭圆齿轮流量计,装有现场指针显示、字轮累计计数装置,可以直接显示流经管道内的液体累积流量。特别适用于成品油品介质的计量。广泛用于石油、化工、化纤、交通、商业、食品、医药卫生等工业部门的无腐蚀介质的流量计量。

产品原理结构

  椭圆齿轮流量计由流量变送器和计数机构组成。变送器的主要部分是由装有一对椭圆齿轮转子的计量室和密封联轴器组成。计数机构则包含减速机构、精度调节机构,计数器和电脉冲发信器等部件。

  计量室内主要有一对椭圆齿轮与盖板构成初月形空腔作为流量的计量单位。椭圆齿轮靠流量计进出口处的压力差推动而旋转,从而不断地把进口处的液体经初月形空腔计量后送到出口处,每转流过的液体量是图中新月腔的四倍,由密封联轴器将椭圆齿轮旋转的总数,以及旋转的快慢传递给计数机构,通过指针显示和字轮累积,即可知道通过管道中的液体总量。在计数机构中还可安装脉冲发信器即成了带发信的椭圆齿轮流量计,与本公司电显示仪表配套,可以实现远传(定量、累积、瞬时等功能)自动。

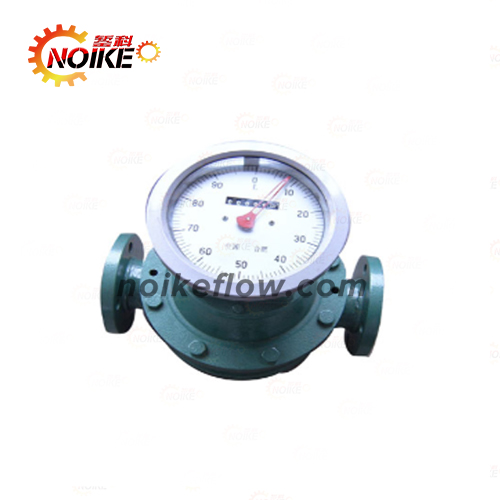

椭圆齿轮流量计

椭圆齿轮流量计的优点

  1.   ◆ 口径从 10~250mm;
  2.   ◆ 外壳材质有多种供选择:铝、不锈钢及中高压不锈钢、PPS、青铜等;
  3.   ◆ 轴承材质有多种供选择:陶瓷、青铜、哈氏合金、碳化物、PPS、不锈钢等;
  4.   ◆ 轴的材质:316 不锈钢;
  5.   ◆ O 形环的材质有 VITON、氟橡胶、不锈钢、特氟隆供选择;
  6.   ◆ 量程比 10:1,最大可达 50:1;
  7.   ◆ 精度为±0.2%和±0.5%两种,重复性±0.03%;
  8.   ◆ 安装时直管段要求:5D+3D,需加装过滤器;
  9.   ◆ 粘度最高可达 1,000 000CP;
  10.   ◆ 压力等级最高可达 640bar;
  11.   ◆ 耐温等级最高可达-10~450℃;(保温夹套型)
  12.   ◆可根据客户要求订制特殊流量计
  13.   ◆电子表头可提供 4-20MA 输出,脉冲输出、485 通读协议、HART 协议。

误差计算及调整

  7.1 流量计的基本误差,由各检定流量点的各次测得值分别按下式计算:(容积法)

  E=(Vm—V)/ V×100%

  E——流量计误差(一般指累积误差)取二位有效数字。

  Vm——流量计测得值(即示值)

  V——经修正后,流量标准装置测得值(即实际值)

  由基本误差计算公式,当Vm>V时,流量计基本误差为“+”值,表示流量计走快了。

  为了使流量计误差在基本误差限之内,往往需要进行误差调整。即通过更换装在计数器内的一对调节齿轮(调整牙)来改变机械传动速比,从而使流量计的示值得以调整。

  误差调整不能改变流量计的流量特性,仅使其特性曲线人为地处于新的坐标系中。

  一般来说,在规定的(或实际使用的)流量范围内,其大与小流量检定点的基本误差范围不大于规定精度的基本误差限,均可通过误差调整使其流量计基本误差合格。

  已使用过的流量计,一般先用原有的调节齿轮进行误差检定,然后根据具体的误差情况再进行误差调整。

椭圆齿轮流量计误差调整方法(误差调整表使用说明)

  1.设计时的标准双层齿轮是38/35,在检验时若发现流量计走快了,即出现(+)误差,如+1.02~+0.3时,应将双层齿轮38/35调换成41/38,这时误差曲线原点便由38/35齿轮对应的零位,上移到41/38齿轮对应得+0.63的位置(参看表),这样误差曲线便处于新的坐标系中,而流量计的误差被调整在+0.39~-0.33的范围内,便达到合格要求(见图一)。

  2、流量计在使用中,由于工作条件不同和变化,误差往往会变化,可能超差,只要误差范围不超过1%,一般均可调到合格,例如仪表误差下降至-0.7~+0.2,而需要调换双层齿轮时,首先应看双层齿轮是多少齿的,若是41/38齿轮时,则应将该齿轮相对应的误差+0.63作为零位(即坐标原点),这时应将41/38齿轮调换成40/37双层齿轮,这时误差曲线原点便由41/38齿轮对应的零位,下移到40/37齿轮+0.43的位置,这样误差曲线便处于新的坐标系中。

安装使用:

  1.   1、安装前应彻底清洗管道,并在流量计前安装过滤器,以防止杂物进入流量计。被测液体含有气体时,应安装空气分离器。
  2.   2、应注意必须把流量计的椭圆齿轮轴安成水平位置,即表盘与地平面垂直。调节流量和启动,关闭的阀门应分别安装在流量计的进出口端。
  3.   3、流量计壳体上箭头指向应与被安装管道的液体流动方向一致。
  4.   4、连续流程的管道,安装流量计的水平管道应装有旁路阀,以便定时清洗、检修。在垂直管道上流量计,应装在旁路管道中以防止杂物落入仪表内。
  5.   5、椭圆齿轮流量计在正确安装的条件下,为便于读数,可根据需要将计数器旋转180°或90°
  6.   6、严禁用水测试流量计。
  7.   7、启动或停止时,启闭阀门应缓慢,防止突然冲击,并应防止倒流。
  8.   8、进行检修时,不得将后盖拆卸,以免重装时产生精度变化而影响以便准确度。
