齿轮流量计接线图,齿轮流量计是怎么接线的

时间:2021-01-05 08:01:05 点击:0

什么是齿轮流量计呢?

  椭圆齿轮流量计是容积式流量计的一种,用于精密的连续或间断的测量管道中液体的流量或瞬时流量.它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。 l椭圆齿轮流量计的工作原理 椭圆齿轮流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成,如下图所示: 椭圆齿轮在被测介质的压差p=pl-p2的作用下,产生作用力矩使其转动。在(a)所示位置时,由于P1>P2,在P1和P2的作用下所产生的合力矩使轮1产生顺时针方向转动,把轮1和壳体间的半月形容积内的介质排至出口,并带动轮2作逆时针方向转动。

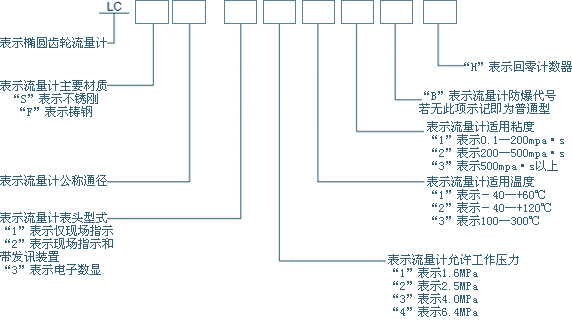

什么是齿轮流量计

齿轮流量计的参数

公称通径(mm)

8~250

准确度

0.2、0.5级

压力损失

0~1000mpas<80kpa

工作压力

1.6、2.5、4.0、6.3、10、16、25、42MPa

温度范围

-20℃~+300℃

介质粘度

0.1~1000mpas

环境条件

温度-30℃~+70℃ 湿度5%~95% 气压86kpa~106kpa

连接法兰

国标,另可按用户指定法兰标准制造

防爆等级

本安laII CT4,隔爆dII BT4



齿轮流量计接线及接线图

(LC—口N型、LC—口A型) 

1.

基本型LC-口型;

“24v+”(红色线)接DC24v

正端;“

电源负:(白色线)接DC24v

负端;

“脉冲”

(黄色线)接二次表脉冲输入端。

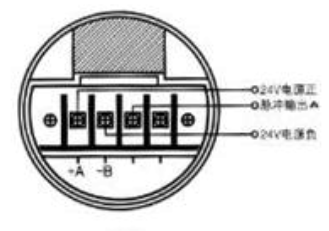

2. 防爆型LWGY—口N型,见图。

齿轮流量计接线图

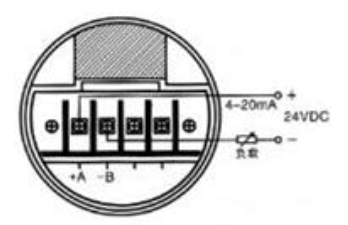

3. LC—口A型,见图

齿轮流量计接线图
