如果您所说的“增大参数”是指让椭圆齿轮流量计测量更大的实际流量，通常不能仅通过修改显示仪表或软件设置来实现。
椭圆齿轮流量计属于容积式流量计，其实际测量能力取决于多个因素，包括流量计规格、计量腔容积、齿轮结构、允许齿轮转速、液体黏度、压力损失以及制造商规定的流量范围。
如果需要测量更大的实际流量，通常应重新选型，选择更大规格或更适合工况的流量计，而不是简单地修改变送器上显示的量程。
如果您的需求只是增大 4–20 mA 输出量程、脉冲当量或显示仪表的工程量程，则属于仪表参数配置问题。但必须明确：修改这些参数并不能提高流量计本身的物理测量能力。
增大显示量程不等于提高实际流量测量能力。
如果实际工艺流量超过现有流量计的额定范围，应重新选型。
更大的流量范围通常与流量计规格及其内部计量结构有关。
液体黏度会影响椭圆齿轮流量计适用的流量范围和压力损失。
修改脉冲系数、显示量程或 4–20 mA 输出比例，只会改变测量结果的表示或传输方式，不会提高流量计的物理测量能力。
正确选型应综合考虑最小流量、正常流量、最大流量、液体黏度、温度、压力及连接尺寸。

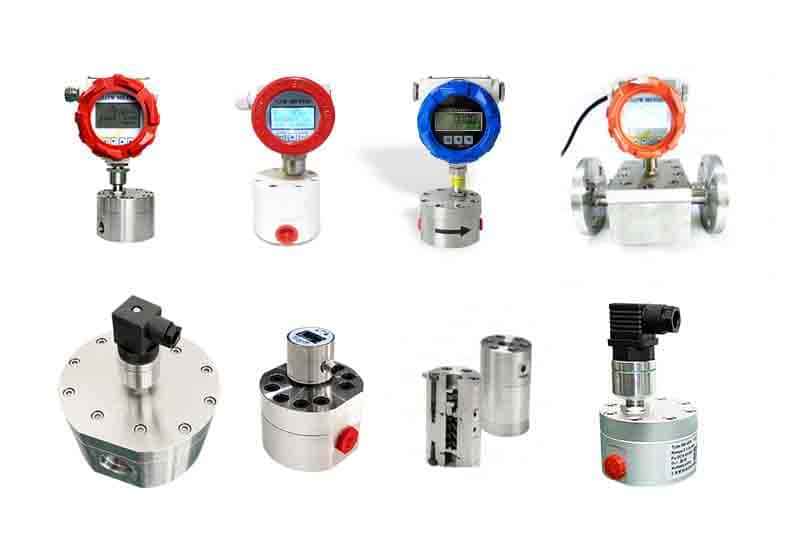

椭圆齿轮流量计是一种容积式（Positive Displacement，简称 PD）流量计。
其内部通常由两个相互啮合的椭圆齿轮组成，齿轮安装在精密的计量腔内。当液体进入流量计时，进出口之间的压差推动齿轮旋转。
每次齿轮旋转，都会将一定体积的液体从入口侧输送到出口侧。
其基本测量原理可以简化表示为：
流量 = 单位时间内的排量 × 齿轮转速
传感器检测齿轮的旋转，并产生脉冲信号。电子系统根据脉冲信号和经过标定的脉冲系数，计算瞬时流量和累计流量。
由于其测量原理基于固定容积的液体输送，椭圆齿轮流量计广泛应用于油类、润滑油、液压油、燃料及其他相对洁净的液体测量场景。
“增大参数”可能代表几种不同的需求。在调整椭圆齿轮流量计之前，必须先明确具体目标。
例如，现有流量计的量程为：
现有量程：1–20 L/min
实际工艺需求：5–50 L/min
此时，如果只是将显示仪表的最大值从 20 L/min 修改为 50 L/min，并不能真正解决问题。
流量计内部的齿轮、计量腔、流道及机械部件，都是按照特定的工作范围设计的。
如果实际流量超过产品规定的范围，可能出现以下问题：
齿轮转速过高；
压力损失增大；
机械磨损加剧；
测量性能发生变化；
脉冲频率超过下游设备的处理能力；
长期运行的可靠性降低。
因此，如果实际工艺需要显著提高流量，通常应选择具有更大流量能力的合适型号。
不同规格的椭圆齿轮流量计适用于不同的流量范围。实际流量能力与流量计的机械结构及产品规格密切相关。
如果现有流量计无法满足实际工艺流量要求，可以考虑更大规格的椭圆齿轮流量计。
例如：
DN25 → DN40 → DN50 → DN80
但需要注意：
管道口径增大，并不意味着必须选择更大规格的椭圆齿轮流量计。
流量计选型不能仅依据管道直径判断，还应综合考虑以下参数：
最小流量；
正常流量；
最大流量；
液体黏度；
工作压力；
工作温度；
允许压力损失；
所需测量精度；
连接方式及标准。
最终选择的流量计，应能够在实际工况下的流量范围内正常工作。
另一种可能是希望增大齿轮每旋转一周所输送的液体体积。
这与流量计的内部计量容积和齿轮设计有关。
其关系可以简化为：
齿轮旋转 → 液体排量 → 脉冲输出 → 流量计算
每转排量由齿轮几何结构和计量腔的物理设计决定。
因此，改变齿轮尺寸或计量腔结构，并不等同于修改软件参数。
如果需要提高每转排量，就可能涉及齿轮几何形状、计量腔、内部间隙、轴结构及传感器配置等方面的重新评估。
这通常属于流量计设计或型号选型问题，而不是现场简单调整参数就能实现的功能。
这种情况与上述几种需求不同。
例如，假设某流量计本身的测量能力为：
0–100 L/min
但变送器目前配置为：
4–20 mA = 0–50 L/min
如果变送器设计支持，并且允许配置的量程范围涵盖目标值，则可以调整输出量程。
但是必须明确：
修改 4–20 mA 输出量程，不会提高流量计本身的物理测量能力。
它只是改变以下关系：
实际流量 → 输出信号
因此，在修改输出量程之前，应确认：
流量计的实际测量范围；
传感器输出类型；
脉冲系数或 K 系数；
变送器允许配置的量程；
PLC/DCS 模拟量输入范围；
控制系统使用的工程单位。
椭圆齿轮流量计的流量范围并不是可以无限调整的软件参数。
其测量过程可以简化为：
实际流量 → 齿轮旋转 → 传感器脉冲 → 变送器计算 → 显示或信号输出
测量链路前端的机械结构，决定了流量计能够实际处理的流量范围。
因此，不同型号、不同规格的流量计可能具有不同的流量范围。
流量计规格 | 典型应用方向 |
|---|---|
小规格型号 | 小流量测量 |
中等规格型号 | 中等流量测量 |
大规格型号 | 较大流量测量 |
具体流量范围必须以制造商提供的产品数据表为依据，并结合实际工况进行确认。
因此，当用户提出“如何把参数调大”时，正确的工程处理方式通常是：
核实应用工况 → 重新计算所需流量范围 → 选择合适的流量计规格及型号
而不是直接修改显示仪表中的数值。
首先应确定实际工艺中的最大流量。
例如：
最小流量：5 L/min
正常流量：20 L/min
最大流量：40 L/min
所选流量计必须能够在规定的工况条件下满足最大流量要求。
选型时不能只考虑正常运行流量，而忽略实际可能达到的最大流量。
选型时也不能只关注最大流量。
如果流量计规格过大，虽然可以满足最大流量要求，但在正常运行时，实际流量可能接近其有效测量范围的下限。
因此，通常需要同时考虑以下三个数值：
Qmin + Qnormal + Qmax
也就是：
Qmin：最小流量；
Qnormal：正常流量；
Qmax：最大流量。
合适的流量计应能够在实际工况的流量变化范围内满足测量要求。
液体黏度是椭圆齿轮流量计选型中非常重要的参数。
常见测量介质包括：
液压油；
润滑油；
燃料油；
齿轮油；
树脂；
胶黏剂；
其他高黏度液体。
不同黏度可能影响：
压力损失；
内部泄漏特性；
齿轮运行速度；
适用流量范围；
测量性能。
如果液体黏度会随着温度发生明显变化，还应提供实际工作温度下的黏度。
因此，不能脱离液体黏度条件，单独判断椭圆齿轮流量计是否适合某一流量范围。
如果现有流量计无法满足所需流量范围，可以按照以下步骤重新选型。
首先提供：
Qmin：最小流量；
Qnormal：正常流量；
Qmax：最大流量。
尽量不要只提供一个流量数值。
例如：
流量参数 | 工艺需求 |
|---|---|
最小流量 | 5 L/min |
正常流量 | 20 L/min |
最大流量 | 40 L/min |
这些数据能够为流量计选型提供更可靠的依据。
明确需要测量的液体类型，例如：
液压油；
润滑油；
柴油；
水；
化学液体；
树脂。
介质类型会影响材料兼容性、黏度、压力损失以及流量计结构的适用性。
对于油类或高黏度液体，建议尽可能提供黏度数据。
例如：
黏度 = XX mPa·s（或 cP）
如果黏度随温度变化，还应提供：
工作温度 + 对应温度下的液体黏度
这些信息对于容积式流量计的选型尤为重要。
需要确认：
最大工作压力；
正常工作压力；
最低工作温度；
最高工作温度。
除流量范围外，所选流量计还必须满足工况对压力和温度的要求。
最后，需要确认：
管道口径；
连接类型；
螺纹或法兰标准；
与介质接触的材料要求。
管道尺寸应与实际工艺流量共同考虑，而不能作为唯一的选型依据。
一般不建议在现场自行改动椭圆齿轮流量计的内部齿轮。
齿轮、计量腔、轴、密封件及传感器系统是相互配合的整体，其设计需要满足特定的测量和机械性能要求。
随意改变齿轮结构可能影响：
每转排量；
内部间隙；
泄漏特性；
压力损失；
齿轮转速；
脉冲系数；
测量精度；
机械使用寿命。
因此，如果确实需要显著提高流量范围，优先考虑选择适合的更大流量规格型号，或者由制造商评估定制设计的可行性。
假设某流量计规定的最大流量为：
20 L/min
但用户将显示量程修改为：
0–50 L/min
显示仪表可能能够显示 50 L/min，但这并不代表流量计的机械结构能够在该流量下正常工作。
显示量程与实际物理测量范围是两个不同的概念。
相同规格的流量计，在测量不同黏度液体时，可能表现出不同的运行特性。
因此，仅仅说“这台流量计最大可以测量 50 L/min”是不够的。
还应明确对应的介质类型、黏度及其他实际工况条件。
管道口径增大，并不意味着更大规格的流量计一定更合适。
如果实际流量较小，过大的流量计可能长期运行在有效测量范围的较低端。
因此，选型时应综合考虑：
最小流量 + 正常流量 + 最大流量
而不是只看管道直径。
随着流量增加，需要重新评估压力损失。
对于高黏度液体，这一点尤其重要。
因此，在提高所需流量范围时，不能只关注流量范围，还应同时评估压力损失是否满足工艺要求。
椭圆齿轮流量计适用于多种采用容积式测量原理的液体流量测量场景。
典型应用包括：
液压油流量测量；
润滑油流量测量；
燃料流量测量；
化学液体定量加注；
树脂及胶黏剂流量测量；
工业油品输送；
工艺液体流量测量；
液体定量灌装及配料系统。
对于相对洁净的液体以及许多油类应用，在需要直接测量液体体积的场景中，椭圆齿轮流量计具有一定的应用优势。
具体适用性仍需结合介质特性、产品规格及实际工况确认。
如果您遇到以下问题：
“现有椭圆齿轮流量计的流量范围太小，怎样才能把参数调大？”
建议不要立即修改显示量程，而是先确认以下应用信息。
参数 | 需要提供的信息 |
|---|---|
测量介质 | 具体测量什么液体？ |
最小流量 | Qmin |
正常流量 | Qnormal |
最大流量 | Qmax |
液体黏度 | mPa·s / cP |
工作温度 | °C |
工作压力 | MPa / bar |
管道尺寸 | DN / 英寸 |
连接方式 | 螺纹 / 法兰 / 卡箍 |
输出方式 | 脉冲 / 4–20 mA / RS485 |
测量精度 | 所需精度 |
在获得上述参数后，才能进一步判断实际需求属于以下哪一种情况：
输出参数调整： 调整变送器、显示仪表或控制系统的量程配置。
重新选择流量计： 如果实际流量超出现有产品的适用范围，则应选择合适的流量计规格和型号。
通常不可以。
实际测量范围由流量计的机械结构和额定规格决定。如果所需流量超过规定范围，应重新进行流量计选型。
不会。
修改 4–20 mA 输出比例，只会改变实际流量与输出信号之间的对应关系，不会提高流量计本身的物理测量能力。
不一定。
应根据实际最小流量、正常流量、最大流量，并结合液体黏度、压力、温度及其他工况参数进行选型。
不同产品可能采用不同的齿轮几何结构、计量腔设计、内部间隙、传感器配置及运行参数。
因此，公称连接口径相同，并不意味着两台流量计具有相同的流量范围。
在合适的工况下，更大规格的流量计可能满足更高的流量需求，但必须结合实际黏度、温度、压力、目标流量及允许压力损失进行评估。
不能简单地认为规格越大，测量效果就一定越好。
对于“如何增大椭圆齿轮流量计的参数”这一问题，首先需要明确具体指的是哪一种参数。
增大显示量程： 检查显示仪表或变送器的配置。
增大 4–20 mA 输出量程： 检查输出比例及控制系统配置。
提高实际最大流量： 重新评估工况，并选择合适的流量计。
增大每转排量： 涉及齿轮及计量腔结构设计，通常需要制造商评估。
更换更大规格的流量计： 应依据实际流量及工况进行选型，而不是只看管道口径。
因此，对于椭圆齿轮流量计，正确提高实际可测流量范围的方式通常不是简单修改参数，而是根据所需流量范围、流量计规格、内部排量、液体黏度、压力、温度、压力损失及输出要求，选择合适的产品。
您是否正在寻找更大量程的椭圆齿轮流量计？
请提供以下信息：
测量介质 + 流量范围 + 液体黏度 + 工作温度 + 工作压力 + 管道口径 + 输出方式
NOIKE-AH 可以根据您提供的实际工况，协助评估应用需求，并确定合适的椭圆齿轮流量计规格、流量范围及输出配置。
具体产品信息及选型建议，请联系 NOIKE-AH 工作人员咨询详情。
