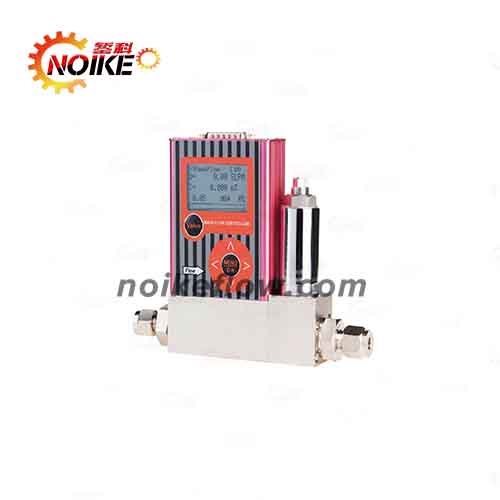

NKFD 数字型质量流量计/控制器（低量程）

Direct Answer

NKFD 数字型质量流量计/控制器是一款面向低量程气体质量流量测量与控制的仪表，采用毛细管传热前后温度差量热法测量气体质量流量。产品可提供**质量流量计（NKFD-LM）和质量流量控制器（NKFD-LC）**两种形式，并支持数字通信及模拟输入/输出，可用于实验室、环保、半导体、石油化工等气体流量应用。

对于需要对低流量气体进行精确测量，或需要按照设定值进行闭环流量控制的系统，NKFD 可根据流量范围、压力、信号、供电及接头等条件进行选型。

Key Takeaways

• 测量原理： 毛细管传热前后温度差量热法，用于气体质量流量测量。

• 流量范围： 1 SCCM～30 SLM，可根据选型代码选择具体量程。

• 产品类型： 质量流量计或质量流量控制器。

• 输出与通信： 支持 0～5 VDC、4～20 mA、1～5 VDC，以及 RS232/RS485、MODBUS 协议。

• 材质与接口： 底座材质为 316L，可选 φ3、φ6、1/8"、1/4" 等接头形式。

一、NKFD 质量流量计/控制器是什么？

NKFD 是一种数字型低量程气体质量流量计/控制器。

产品主要由质量流量传感器、流量控制阀、放大控制电路等部分组成。根据产品类型不同，可实现气体质量流量测量，或在测量的基础上进一步对气体流量进行闭环控制。

其产品系列包括：

• NKFD-LM：质量流量计

• NKFD-LC：质量流量控制器

其中，质量流量计主要用于气体流量测量；质量流量控制器则通过设定值、流量检测信号和控制阀形成闭环控制，实现对气体流量的调节。

二、NKFD 的工作原理

NKFD 采用毛细管传热前后温度差量热法测量气体质量流量。

气体通过传感器内部的毛细管结构后，传感器根据气体流过前后的温度变化获得与质量流量相关的信号。

对于质量流量控制器，传感器检测到的流量信号经过放大后，与设定信号进行比较。控制电路根据两者之间的差值驱动调节阀，从而形成闭环控制，使实际流量向设定流量调节。

简单来说：

气体流量 → 传感器检测 → 信号处理 → 与设定值比较 → 调节阀控制 → 流量反馈

这种结构使 NKFD-LC 不仅能够检测气体流量，还能够根据设定值进行流量控制。

三、NKFD 主要特点

1. 热式测量原理

采用热式质量流量测量原理，可用于低量程气体流量检测。

2. 低量程流量测量

产品覆盖 1 SCCM～30 SLM 的流量范围，适用于低流量气体应用。

3. 数字及模拟信号

支持数字通信和模拟信号接口，可与控制系统、流量计算机或其他设备进行连接。

4. 质量流量控制

NKFD-LC 集成流量检测与调节功能，可通过设定值实现闭环流量控制。

5. 多种信号及通信方式

根据具体选型，可配置：

• 0～5 VDC

• 4～20 mA

• 1～5 VDC

• RS232

• RS485

• MODBUS

四、NKFD 产品类型

根据资料中的技术参数：

• NKFD-LC 控制器控制范围比：50:1

• NKFD-LM 流量计量程比：100:1

五、主要技术参数

说明： 上表根据用户提供的产品资料整理，具体配置及参数应以最终选型和产品技术文件为准。

六、可选流量范围

NKFD-L 系列提供多种低量程流量规格，包括：

SCCM 量程

• 1 SCCM

• 200 SCCM

• 300 SCCM

• 500 SCCM

SLM 量程

• 1 SLM

• 2 SLM

• 3 SLM

• 5 SLM

• 10 SLM

• 20 SLM

• 30 SLM

因此，在选型时需要首先确定气体的最小、正常和最大工作流量，再选择对应量程。

七、流量输入与输出信号

NKFD-L 系列可以根据选型配置不同的模拟信号。

流量输入信号

• 0～5 VDC

• 4～20 mA

• 1～5 VDC

输出信号

• 0～5 VDC

• 4～20 mA

• 1～5 VDC

同时支持：

• RS485

• RS232

• MODBUS 协议

这使产品能够与不同的工业控制系统、数据采集系统及上位机进行连接。

八、NKFD 产品应用

根据产品资料，NKFD 可应用于以下领域：

• 真空系统

• 催化剂相关工艺

• 太阳能

• 半导体

• 石油化工

• 催化剂/化工分析

• 环保及气体控制系统

对于需要低流量气体进行测量、监控或控制的系统，可根据实际气体种类、流量范围、工作压力和接口要求进行选型。

九、如何选择 NKFD 质量流量计/控制器？

选择 NKFD 时，建议重点确认以下参数：

1. 确定产品类型

如果主要需求是流量测量，可以选择：

NKFD-LM 质量流量计

如果需要按照设定值自动调节气体流量，则选择：

NKFD-LC 质量流量控制器

2. 确定流量范围

根据实际工况确定：

• 最小流量

• 正常流量

• 最大流量

然后选择对应的 SCCM 或 SLM 量程。

3. 确定气体介质

产品选型资料要求根据实际气体介质参考相应的气体密度参数表。不同气体的物性参数不同，因此不能仅根据流量数值直接确定最终配置。

4. 确定输入/输出信号

根据控制系统要求选择：

• 0～5 VDC

• 4～20 mA

• 1～5 VDC

5. 确定通信方式

如果需要数字通信，可根据系统选择：

• RS232

• RS485

• MODBUS

6. 确定供电方式

资料提供：

• ±15 VDC

• 24 VDC

7. 确定连接方式

可选择：

• φ3

• φ6

• 1/8"

• 1/4"

• 其他定制接头

十、NKFD 选型代码

根据产品资料，NKFD-L 的选型需要依次确认：

产品型号 → 产品类型 → 耐压范围 → 现场显示 → 流量范围 → 被测介质 → 输入信号 → 输出信号 → 供电电压 → 通讯方式 → 密封材质 → 使用接头

产品资料中的选型示例为：

NKFD-L C M N 200C 007 A1 B1 5 8 V B

其中各代码对应的具体含义，应按照实际产品配置表进行确认。

十一、NKFD 与传统流量测量方式的应用区别

对于低流量气体测量，仪表选型不能只关注最大流量，还需要综合考虑：

• 流量范围

• 气体介质

• 工作压力

• 温度

• 输出信号

• 控制要求

• 接口形式

• 通讯方式

如果系统需要测量 + 自动调节，质量流量控制器可以将流量测量和控制功能集成在同一设备中；如果只需要获取流量数据，则可选择质量流量计。

十二、常见问题 FAQ

Q1：NKFD 是测量液体还是气体？

NKFD 产品资料说明其采用毛细管传热温差量热法测量气体质量流量，因此主要用于气体流量测量和控制。

Q2：NKFD 的最低流量是多少？

产品选型范围从 1 SCCM 开始，具体最低量程需要根据实际型号和配置确定。

Q3：NKFD-LM 和 NKFD-LC 有什么区别？

NKFD-LM 主要用于质量流量测量；NKFD-LC 在流量测量基础上增加流量控制功能，可通过控制阀进行闭环调节。

Q4：支持 4～20 mA 吗？

支持。根据选型配置，输入和输出均可选择 4～20 mA。

Q5：支持 RS485 通信吗？

支持。产品资料列出了 RS485、RS232 以及 MODBUS 协议。

Q6：NKFD 可以提供不同接口吗？

可以。资料列出的接口包括 φ3、φ6、1/8"、1/4"，其他接头形式需要与厂家确认。

十三、结论

NKFD 数字型质量流量计/控制器是一款用于低量程气体质量流量测量及控制的仪表系列。 产品覆盖 1 SCCM～30 SLM，提供质量流量计和质量流量控制器两种类型，并支持 0～5 VDC、4～20 mA、1～5 VDC 以及 RS232/RS485、MODBUS 等信号和通信方式。

在实际选型过程中，应结合气体介质、流量范围、工作压力、信号类型、供电方式、通信方式和接头规格进行综合确认。
