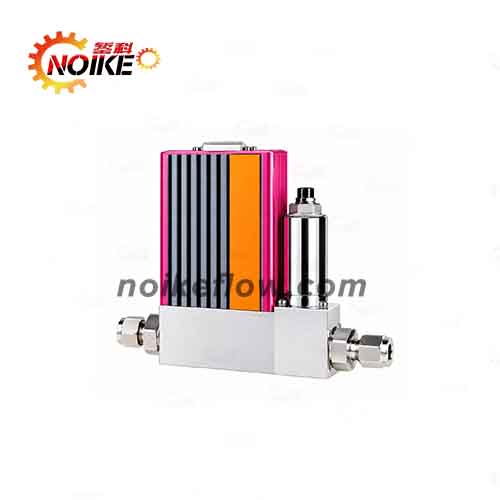

NKFA-L 模拟型质量流量计/控制器采用热式质量流量测量原理，面向低量程气体流量测量与控制应用。产品由质量流量传感器、层流元件、流量控制调节阀及放大控制电路等部分组成，可根据配置提供模拟量输入/输出，用于流量显示、测量及闭环控制。其量程覆盖 15 SCCM～30 SLM，并提供不同耐压等级、流量范围、信号形式、电源及接口选项。
NKFA-L 是一款用于低量程气体质量流量测量与控制的模拟型质量流量计/控制器，采用热式质量流量测量原理。产品可选质量流量计（NKFA-LM）或质量流量控制器（NKFA-LC），流量范围为 15 SCCM～30 SLM。根据具体型号，可配置 0～5 VDC 或 4～20 mA 输入/输出，以及 ±15 VDC 或 24 VDC 供电方式。
热式质量流量测量原理，适用于低量程气体流量测量。
流量范围覆盖 15 SCCM～30 SLM，可根据实际工况选择具体量程。
响应时间短：NKFA-LC 控制器响应时间 <2 s，NKFA-LM 质量流量计响应时间 <1.5 s。
支持 0～5 VDC、4～20 mA 模拟信号输入/输出。
提供 3 MPa 和 10 MPa 耐压等级，其中 10 MPa 选项仅适用于质量流量计。
可选 φ3、φ6、1/8"、1/4" 等接口形式，并支持其他接口与厂家联系确认。
NKFA-L 是针对低量程流量应用设计的模拟型质量流量测量与控制产品系列，包括：
NKFA-LM：质量流量计
NKFA-LC：质量流量控制器
其中，NKFA-LM 主要用于测量气体质量流量；NKFA-LC 在流量测量基础上增加流量调节功能，通过控制调节阀对流量进行闭环控制。
产品采用热式质量流量测量原理，通过流体流经传感器时产生的热传递变化来获得流量信号。
对于需要对气体流量进行稳定设定和控制的系统，NKFA-LC 可将流量测量信号与设定信号进行比较，并根据差值驱动控制调节阀，使实际流量向设定值调整。
NKFA-L 采用热式质量流量测量方式。
传感器通过检测流体流动过程中产生的热传递变化，将流量变化转换为相应的电信号，再经过信号处理得到流量测量结果。
与仅根据体积流量进行测量的方式不同，质量流量测量直接围绕质量流量进行检测，因此适用于低量程气体流量测量场景。
NKFA-LM 主要完成：
气体流动 → 热式传感检测 → 电信号转换 → 流量输出
根据产品选型，可以配置：
0～5 VDC 输出
4～20 mA 输出
用于连接后级显示、采集或控制设备。
NKFA-LC 在质量流量测量基础上增加调节阀和控制电路。
基本控制过程为：
流量设定值 → 流量比较 → 控制信号 → 调节阀 → 流量调整 → 流量反馈
当实际流量与设定值存在偏差时，控制器根据测量结果对调节阀进行调节，从而实现流量闭环控制。
| 技术指标 | NKFA-LC 质量流量控制器 | NKFA-LM 质量流量计 |
|---|---|---|
| 量程范围 | 15 SCCM～30 SLM | 15 SCCM～30 SLM |
| 准确度 | ±1.0% FS | ±1.0% FS |
| 温度 | ±1°C | ±1°C |
| 线性 | ±0.5% FS | ±0.5% FS |
| 重复精度 | ±0.2% FS | ±0.2% FS |
| 响应时间 | <2 s | <1.5 s |
| 模拟量 | 0～5 V、4～20 mA | 0～5 V、4～20 mA |
| 供电 | ±15 VDC、24 VDC | ±15 VDC、24 VDC |
| 工作温度 | 0～50°C | 0～50°C |
| 工作压力 | 0.05～0.5 MPa | <30 kPa |
| 最大耐压 | 3 MPa | 3 MPa / 10 MPa |
| 电气连接 | DB15孔 | DB15孔 |
| 漏率 | 1×10⁻⁹ SCCSHe | 1×10⁻⁹ SCCSHe |
| 温度系数 | ±0.015% FS/°C | ±0.015% FS/°C |
| 底座材质 | 316L | 316L |
| 密封材质 | 氟橡胶、氟丁橡胶、丁腈橡胶 | 氟橡胶、氟丁橡胶、丁腈橡胶 |
| 接头 | φ3、φ6、1/8"、1/4" | φ3、φ6、1/8"、1/4" |
**注：**以上参数按照提供的产品资料整理。实际产品选型、工作压力及具体配置应以对应型号的技术规格和最终确认数据为准。
NKFA-L 系列提供多种低量程流量规格：
| 选型代码 | 流量范围 |
|---|---|
| 001C | 1 SCCM |
| 010C | 10 SCCM |
| 020C | 20 SCCM |
| 030C | 30 SCCM |
| 050C | 50 SCCM |
| 100C | 100 SCCM |
| 200C | 200 SCCM |
| 300C | 300 SCCM |
| 500C | 500 SCCM |
| 001L | 1 SLM |
| 002L | 2 SLM |
| 003L | 3 SLM |
| 005L | 5 SLM |
| 010L | 10 SLM |
| 020L | 20 SLM |
| 030L | 30 SLM |
需要注意的是，产品资料中的技术参数表给出的系列量程范围为 15 SCCM～30 SLM，具体可选量程以产品选型表和最终型号为准。
选择 NKFA-L 时，建议按照以下参数依次确认。
如果主要用于流量测量，可选择：
NKFA-LM 质量流量计
如果需要在测量的同时对流量进行自动调节，则选择：
NKFA-LC 质量流量控制器
根据系统的最小、正常和最大流量确定量程。
可选范围覆盖从 SCCM 到 SLM 的低量程应用，例如：
低流量：SCCM
中等低流量：数百 SCCM
更高低量程：1～30 SLM
量程选择应以实际工况和目标控制范围为依据。
NKFA-LC 与 NKFA-LM 的工作压力条件不同。
因此在选型时，需要同时确认：
正常工作压力
最大工作压力
系统压力变化范围
所需耐压等级
产品提供 3 MPa 和 10 MPa 耐压选项，其中资料明确标注 10 MPa 仅限质量流量计。
根据上位机、PLC、控制器或采集系统的接口选择：
0～5 VDC
4～20 mA
对于质量流量控制器，还需要确认对应的流量输入信号配置。
可选择：
±15 VDC
24 VDC
应根据现有控制系统的电源条件确定。
产品提供：
φ3
φ6
1/8"
1/4"
其他接口可与厂家联系确认
NKFA-L 安装前，应根据实际管路和系统条件确认产品型号、流量范围、工作压力、接口形式及电气连接。
安装时建议重点确认以下内容：
安装前应确认产品的流量方向与系统管路方向一致。
根据选型确定 φ3、φ6、1/8" 或 1/4" 接口，并确保连接件与管路规格匹配。
安装前应核对系统实际压力是否处于对应型号规定的工作压力范围内。
根据产品配置连接 ±15 VDC 或 24 VDC 电源，并按照选型确认 0～5 VDC 或 4～20 mA 信号。
对于 NKFA-LC，应同时考虑流量控制调节阀和控制信号连接，确保流量测量、设定值输入和控制输出形成完整控制回路。
对于 NKFA-LC，实际流量与设定流量之间的偏差可能与流量范围、工作压力、输入信号、系统管路条件以及控制系统配置有关。
建议首先检查：
流量量程是否选择合适；
工作压力是否符合产品要求；
输入/输出信号是否正确；
电源是否符合规格；
管路和接口是否正确连接。
产品资料给出的系列量程为 15 SCCM～30 SLM，具体可选规格覆盖 SCCM 和 SLM 两个范围，实际量程需要按照产品选型表确定。
两者的主要区别在于功能：
**NKFA-LM：**主要用于质量流量测量。
**NKFA-LC：**在质量流量测量基础上增加流量控制功能，可根据设定值对流量进行闭环调节。
支持。产品资料列出的模拟量输入/输出选项包括 0～5 VDC 和 4～20 mA。
产品支持：
±15 VDC
24 VDC
具体供电方式需要根据产品型号及选型代码确定。
根据产品资料，NKFA-L 系列可应用于多种低量程流量测量与控制场景，包括：
玻璃行业
太阳能
大气监测
工业制作
石油石化
燃烧冶金
制配气
环保
各种仪器分析
这些应用通常涉及低量程气体流量的测量、监控或控制。
NKFA-L 系列主要选型项目包括：
| 选型项目 | 可选配置 |
|---|---|
| 系列号 | NKFA-L |
| 产品类型 | C：质量流量控制器 / M：质量流量计 |
| 耐压范围 | M：3 MPa / Z：10 MPa（仅限流量计） |
| 流量范围 | 1 SCCM～30 SLM 等多种规格 |
| 被测介质 | 详见密度参数表 |
| 流量输入信号 | A1：0～5 VDC / A2：4～20 mA |
| 输出信号 | B1：0～5 VDC / B2：4～20 mA |
| 供电电压 | 5：±15 VDC / 4：24 VDC |
| 密封材质 | V：氟橡胶 / T：聚四氟乙烯 / N：氯丁橡胶 / Y：其他 |
| 使用接头 | A：φ3 / B：φ6 / D：1/8" / E：1/4" / Y：其他与厂家联系 |
产品资料中的选型举例为：
NKFA-L C M 500C 007 A1 B1 5 V B
实际采购时，应根据具体的流量范围、耐压等级、输入/输出信号、供电方式、密封材质及接头规格确定完整型号。
NKFA-L 系列同时包含两种产品：NKFA-LM 质量流量计和 NKFA-LC 质量流量控制器。
NKFA-L 采用热式质量流量测量原理，通过检测流体流动产生的热传递变化获得流量信号。
系列资料给出的量程范围为 15 SCCM～30 SLM，具体型号可覆盖从 SCCM 到 SLM 的多种流量规格。
可以。NKFA-LC 在流量测量基础上配置流量控制调节阀和控制电路，用于根据设定值对流量进行闭环调节。
产品资料提供 0～5 VDC 和 4～20 mA 模拟量输入/输出选项。
标准选项包括 φ3、φ6、1/8" 和 1/4"，其他接口形式可与厂家确认。
NKFA-L 模拟型质量流量计/控制器主要面向低量程气体流量测量与控制。采用热式质量流量测量原理，系列量程覆盖 15 SCCM～30 SLM，并提供质量流量计和质量流量控制器两种产品形式。
通过不同的流量范围、耐压等级、模拟信号、供电方式、密封材料及接口配置，NKFA-L 可用于玻璃、太阳能、大气监测、工业制作、石油石化、环保及仪器分析等应用。
对于需要单纯进行流量测量的系统，可重点考虑 NKFA-LM；对于需要根据设定值进行流量调节的系统，可选择 NKFA-LC。
如果您正在寻找适用于低量程气体流量测量或闭环流量控制的质量流量计/控制器，请提供以下参数：
被测介质
最小/正常/最大流量
工作压力
所需耐压等级
工作温度
输入/输出信号
电源
接口规格
质量流量计或质量流量控制器需求
臬克可根据您的实际工况协助确认 NKFA-L 产品型号及配置。
