泵系统压力表或压力传感器经常损坏，很多时候不是仪表质量问题，而是压力范围选型错误。如果压力表量程太小，系统正常运行压力长期接近满量程，或者泵启停、水锤、压力脉冲时超过量程，压力表内部波登管会长期受压变形，最终出现读数不准、不回零、指针偏移甚至失效。
压力表量程不能只按“正常工作压力”选择，还要考虑最大运行压力、泵出口压力波动、压力脉冲、水锤、阀门动作、泵的 shut-off pressure、系统安全阀设定值。Ashcroft 按 ASME B40.100 的建议说明，正常工作压力应处于压力表满量程的 25%–75%，若存在脉动，最大工作压力不应超过满量程的 50%。
普通机械压力表通常依靠波登管变形带动指针显示压力。当系统压力长期接近满量程，波登管会一直处于高应力状态；如果压力超过量程，波登管可能失去弹性，导致压力释放后指针无法回零。
Boshart 也指出，压力表量程选择非常关键，通常压力表量程应为系统工作压力的两倍；工作压力不应超过压力表量程的 75%，否则波登管会失去弹性，压力表也会失去精度。
常见后果包括：
| 现象 | 可能原因 |
|---|---|
| 指针长期接近满刻度 | 量程选小，压力表长期高负荷工作 |
| 压力释放后不回零 | 波登管过载变形 |
| 读数越来越不准 | 波登管弹性下降或机芯受损 |
| 新压力表很快又坏 | 系统压力峰值超过量程 |
| PLC 压力值与现场压力表不一致 | 压力表已失准，或传感器量程不匹配 |
| 泵启停时压力表突然冲满刻度 | 存在水锤或压力尖峰 |
例如，泵正常运行压力是 8 bar，就选择 0–10 bar 压力表。看起来量程够用，但实际运行中，泵启动、阀门关闭、止回阀动作、过滤器堵塞或水锤发生时，瞬时压力可能超过 10 bar。这样压力表会频繁承受超量程冲击。
更合理的方式是先确认：
正常工作压力；
最大工作压力；
泵 shut-off pressure；
安全阀设定压力；
是否存在压力脉冲；
是否存在水锤或瞬时压力峰值。
Ashcroft 也提醒，除工作压力外，还需要确认 design pressure，因为设备启动或其他工况可能出现压力浪涌或 pressure spikes；如果压力可能超过压力表量程的 130%–150%，应选择更高量程或增加过压保护。
在往复泵、隔膜泵、柱塞泵、计量泵、高压泵和频繁启停的增压泵组中，出口压力往往不是稳定值，而是不断波动的动态压力。若仍按稳定压力选择压力表，普通压力表会长期承受反复冲击。
Ashcroft 的压力表选型指南写明，正常工作压力应限制在满量程的 25%–75%；如果工艺存在脉动，最大工作压力不应超过满量程的 50%。
示例：
| 正常压力 | 工况 | 不建议选择 | 更合理方向 |
|---|---|---|---|
| 6 bar | 稳定供水 | 0–6 bar | 0–10 bar 或合适余量 |
| 6 bar | 有脉动 | 0–10 bar 可能偏小 | 0–16 bar，并配阻尼 |
| 10 bar | 柱塞泵出口 | 0–16 bar 风险较高 | 更高量程 + snubber |
| 4 bar | 水锤明显 | 0–6 bar 风险较高 | 更高量程 + 过压保护 |
水锤和瞬时压力尖峰是压力表和压力传感器损坏的重要原因。WIKA 指出，流体管路中的压力传感器经常被过压损坏，很多损坏分析显示，实际失效压力远高于系统名义压力；这类高压峰值常由水锤造成。
这意味着，即使系统平时只有 3 bar、6 bar 或 10 bar，瞬时压力峰值也可能远高于正常值。若压力表或传感器没有足够过压能力，就会出现：
压力表指针打满；
传感器膜片变形；
4–20mA 信号异常；
高压报警误触发；
仪表频繁损坏。
正常工作压力是泵系统大部分时间运行的压力值。压力表不应长期运行在满量程附近。对于稳定压力工况，推荐让正常工作压力处在压力表量程的中间区域，方便读取并延长使用寿命。
AMETEK 建议，压力表量程通常可选择工作压力的两倍，并且工作压力应限制在压力表量程的 75% 以内；若遇到压力脉动，工作压力应限制在量程的三分之二以内。
泵系统选型不能只看正常压力，还要确认最大压力：
泵最高出口压力；
阀门关闭时的压力；
止回阀关闭冲击；
过滤器堵塞时压力；
安全阀开启压力；
泵 shut-off pressure；
水锤峰值。
如果现场存在明显压力冲击，应选择更高过载能力的压力表或压力变送器，并增加 snubber、pulsation dampener 或 pressure limiting valve。
如果系统有压力脉动，不要让正常压力长期超过满量程的 50%–65%。脉动会让波登管、机芯和传感器膜片反复受力，量程余量不足时更容易损坏。
量程不能盲目选太大。量程过大虽然不容易超量程，但读数分辨率会变差。例如系统正常压力 2 bar，如果选择 0–40 bar 压力表，现场读数会很不直观。
正确做法是：在安全余量和读数精度之间取得平衡。
| 表现 | 可能问题 |
|---|---|
| 指针长期在 80%–100% 满量程 | 量程偏小 |
| 泵启动时指针瞬间打满 | 有压力冲击或水锤 |
| 压力表不回零 | 长期过载或波登管变形 |
| 压力表读数偏低 | 波登管弹性下降 |
| 传感器零点漂移 | 膜片过载或压力冲击 |
| 压力开关误报警 | 压力峰值触发保护点 |
| 同型号压力表反复损坏 | 不是单表问题，而是选型或工况问题 |
稳定压力工况下，正常压力建议处于压力表量程中段；脉动压力工况下，应留出更大余量。Ashcroft 和 ASME B40.100 相关建议都强调：稳定工况下正常压力应在满量程 25%–75% 内，脉动工况下最大工作压力不应超过满量程 50%。
如果泵系统可能出现瞬时压力峰值，应增加：
pressure limiting valve；
snubber；
pulsation dampener；
surge suppressor；
远传安装或毛细管；
具备更高过载能力的 pressure transmitter。
WIKA 说明，保护压力传感器和压力表免受压力浪涌影响的方法之一，是缩窄通向膜片的压力通道，或使用 snubber 一类装置。
泵出口阀门关闭或流量接近零时，出口压力可能接近泵的 shut-off pressure。若压力表量程只按正常流量下的压力选择，就可能在异常工况下超量程。
压力变送器不是“电子式”就能避免超量程。量程选小、过压能力不足、水锤严重时，传感器膜片也会受损。对于 PLC / VFD / control panel 应用，应同时考虑：
测量量程；
过载压力；
爆破压力；
输出信号；
响应时间；
是否需要阻尼保护。

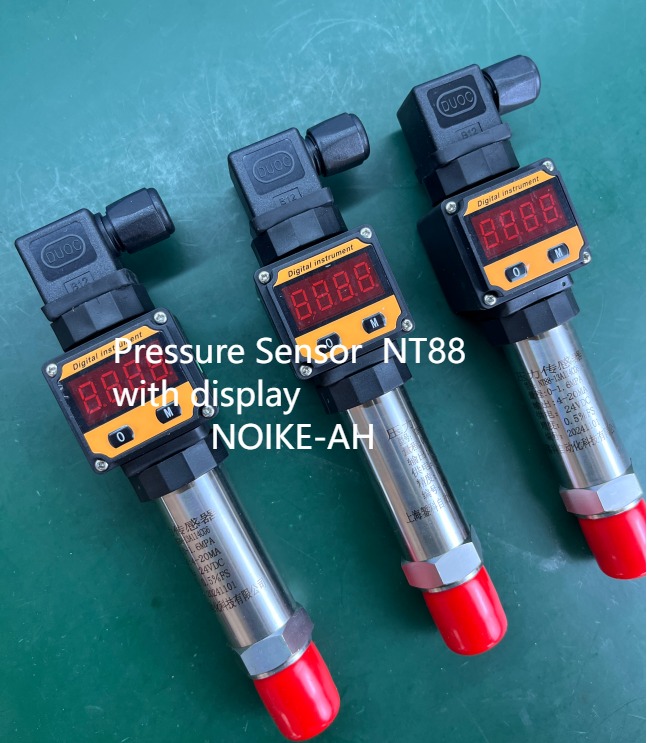

在泵出口和泵房巡检场景中，NOIKE-AH digital pressure gauge 可用于现场压力显示。对于容易出现压力冲击的测点，应配合 snubber 或 pressure limiting device，避免仪表长期承受超量程压力。

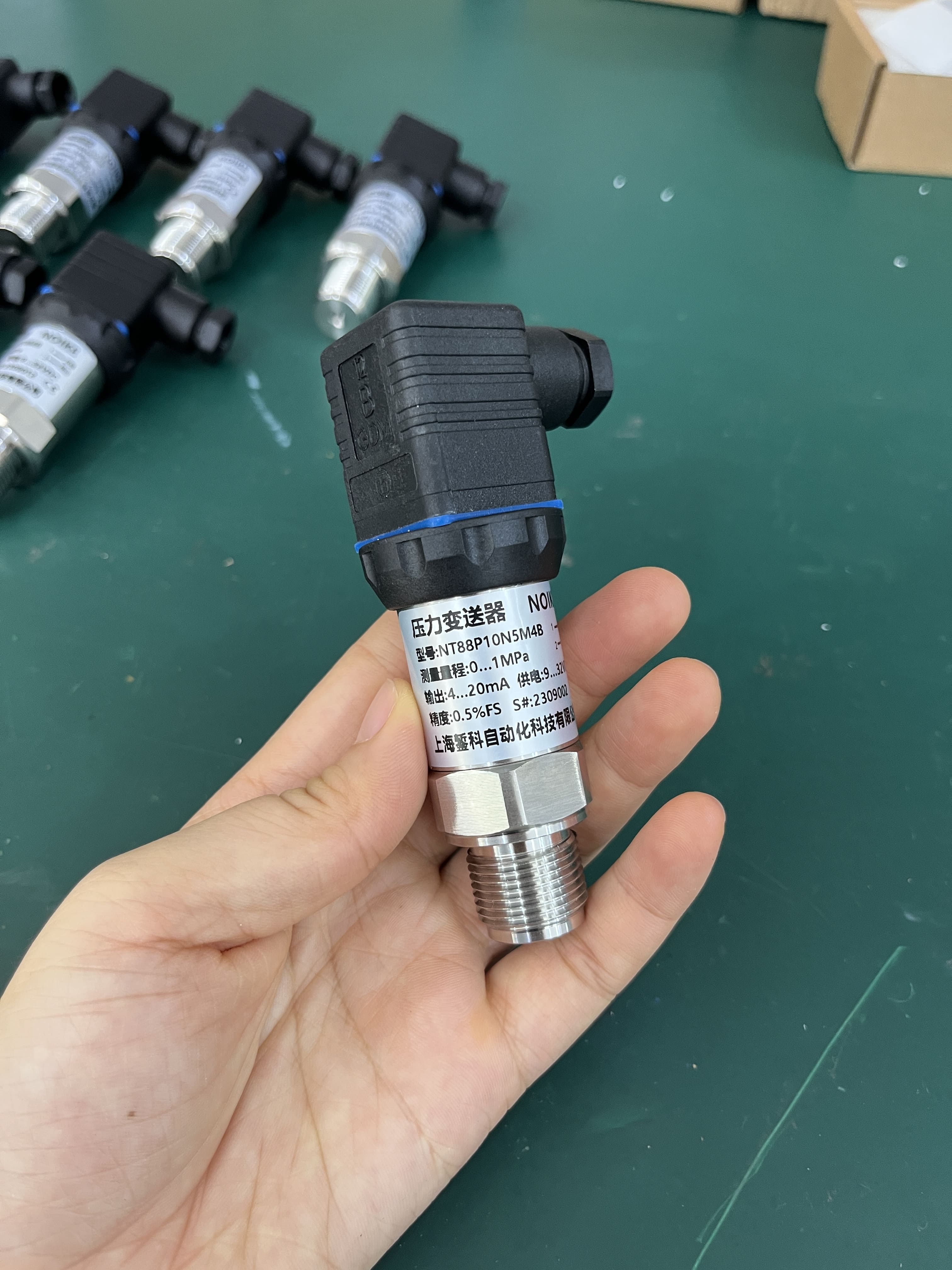

NOIKE-AH pressure transmitter 可将泵系统压力转换为 4–20mA、HART 或 Modbus 等信号，接入 PLC、VFD 或 control panel。NOIKE-AH 官网显示，产品线包括 pressure sensors and transmitters，并支持 4–20mA/HART/Modbus 等输出能力。
NOIKE-AH intelligent pressure switch 可用于设置高压报警、低压报警和保护输出。当系统压力接近危险范围时，控制柜可以提前报警或停机，避免压力表、压力传感器和泵系统长期处于过压风险中。
| 应用场景 | 推荐方案 | 作用 |
|---|---|---|
| 普通现场读数 | Digital Pressure Gauge | 现场压力显示 |
| 泵出口压力监测 | Pressure Transmitter | 输出连续压力信号 |
| 高压报警 | Intelligent Pressure Switch | 超压报警和保护联锁 |
| 有压力脉冲 | Gauge / Transmitter + snubber | 防止瞬时冲击损坏仪表 |
| 水锤明显 | Pressure instrument + pressure limiting device | 保护压力表和传感器 |
| 高可靠泵组 | Transmitter + Switch + Digital Gauge | 监测、报警、显示三合一 |
泵系统压力范围选型错误，是压力表长期超量程和频繁损坏的常见原因。正确选型不能只看正常工作压力，而要同时考虑最大压力、脉动、水锤、泵 shut-off pressure、阀门动作和安全阀设定。
更可靠的做法是：
确认正常工作压力；
确认最大压力和瞬时压力峰值；
稳定工况让工作压力处于量程中段；
脉动工况留出更大余量；
必要时增加 snubber、pulsation dampener 或 pressure limiting valve；
压力表、压力变送器和压力开关都要按真实工况选型。
NOIKE-AH 推荐使用 digital pressure gauge 做现场显示，使用 pressure transmitter 做连续压力监测，使用 intelligent pressure switch 做高低压报警和保护。对于长期超量程、水锤或压力脉冲明显的泵系统，应配合阻尼或过压保护装置，减少仪表损坏和售后误判。
