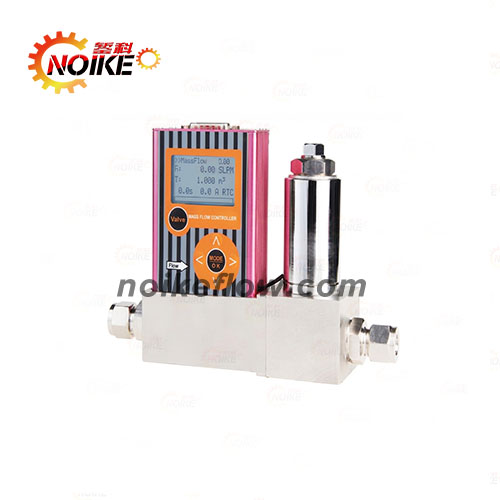

NKFD 数字型质量流量计/控制器（中量程）

Direct Answer

NKFD 数字型质量流量计/控制器（中量程）是一款用于中等流量气体质量流量测量与控制的数字式仪表，采用热式原理，通过毛细管分流及热传递温差对气体质量流量进行测量。

该系列提供 NKFD-MM 质量流量计和 NKFD-MC 质量流量控制器两种产品形式，流量范围覆盖 30 SLM～300 SLM，支持 0～5 VDC、4～20 mA、1～5 VDC 等模拟信号，并支持 RS232/RS485 及 MODBUS 通讯，可用于真空、镀膜、太阳能、半导体、石油化工、环保及各种仪器分析等气体流量应用。

Key Takeaways

• 流量范围： 30 SLM～300 SLM。

• 产品类型： NKFD-MM 质量流量计、NKFD-MC 质量流量控制器。

• 测量原理： 热式质量流量测量原理，采用毛细管分流结构。

• 准确度： ±1.0% F.S；线性 ±0.5% F.S；重复精度 ±0.2% F.S。

• 响应时间： 控制器 <2 s，质量流量计 <0.8 s。

• 通信方式： RS232、RS485、MODBUS 协议。

• 接头选择： φ3、φ6、1/8"、1/4"，其他规格可与厂家确认。

一、NKFD 中量程质量流量计/控制器是什么？

NKFD 中量程系列是针对30～300 SLM 气体流量范围设计的数字型质量流量测量与控制产品。

根据功能不同，产品分为：

其中，NKFD-MM主要输出实际气体流量信号；NKFD-MC在流量检测基础上增加控制阀及控制回路，可根据设定流量对气体流量进行调节。

二、NKFD 的工作原理

NKFD 采用热式质量流量测量原理。

气体进入仪表后，通过内部毛细管分流结构。传感器利用气体流动过程中产生的热传递变化检测流量，并将检测到的信号转换为相应的质量流量信号。

对于质量流量控制器，控制系统会将：

实际流量信号 → 与设定流量比较 → 控制阀调节 → 流量反馈

形成闭环控制。

因此，NKFD-MC 可以同时实现气体流量的测量、比较和调节。

三、NKFD 中量程系列产品特点

1. 中量程气体流量测量

产品覆盖：

30 SLM～300 SLM

可根据实际工作流量选择 30、40、50、60、70、80、90、100、150、200、250 或 300 SLM 等规格。

2. 热式质量流量测量

采用热式测量原理，通过毛细管分流结构进行气体质量流量检测。

3. 测量与控制可选

根据应用需求，可以选择：

• NKFD-MM：质量流量计

• NKFD-MC：质量流量控制器

4. 多种模拟信号

支持：

• 0～5 VDC

• 4～20 mA

• 1～5 VDC

5. 数字通信

支持：

• RS485

• RS232

• MODBUS 协议

6. 多种接头规格

资料提供：

• φ3

• φ6

• 1/8"

• 1/4"

其他接头可根据实际项目与厂家确认。

四、NKFD 中量程主要技术参数

参数说明： 以上参数按照本次提供的 NKFD 中量程产品资料整理。实际产品配置、气体介质条件及最终技术参数应以具体选型及厂家确认文件为准。

五、NKFD 中量程流量规格

NKFD-M 系列提供多种流量范围：

选型时，应根据实际工况确认最小、正常和最大流量，然后确定合适的量程。

六、流量输入与输出信号

NKFD-M 系列提供多种信号配置。

流量输入信号

可选：

• A1：0～5 VDC

• A2：4～20 mA

• A3：1～5 VDC

输出信号

可选：

• B1：0～5 VDC

• B2：4～20 mA

• B3：1～5 VDC

这种配置方式可以满足不同控制系统和数据采集系统的接口要求。

七、通信方式

NKFD 支持数字通信：

RS485

适用于工业现场设备之间的数字通信，可用于与控制系统或上位机连接。

RS232

适用于相应的串行通信场景。

MODBUS

产品技术资料列出了 MODBUS 协议，可用于与支持相应协议的控制系统进行数据通信。

八、NKFD 产品应用

根据本产品资料，NKFD 中量程系列可应用于：

真空系统

用于真空相关设备中的气体流量测量与控制。

镀膜设备

用于气体供给及工艺过程中的流量检测与控制。

太阳能行业

可用于相关生产设备中的气体流量测量及控制。

半导体

适用于需要进行气体流量监测或控制的相关设备。

石油化工

用于气体介质的流量测量与控制。

环保

可用于相关气体处理和分析设备。

仪器分析

适用于各种仪器分析系统中的气体流量控制。

九、如何选择 NKFD 中量程质量流量计？

选择 NKFD 时，建议按照以下参数逐项确认。

1. 确定产品类型

如果只需要测量气体流量：

选择 NKFD-MM 质量流量计。

如果需要对气体流量进行自动调节：

选择 NKFD-MC 质量流量控制器。

2. 确定流量范围

首先确认实际工作条件下的：

• 最小流量

• 正常流量

• 最大流量

NKFD 中量程覆盖 30～300 SLM，可根据实际工况选择对应规格。

3. 确定被测气体

产品选型资料要求根据实际气体介质参考相应的气体密度参数表。

因此，在询价或技术确认时，建议提供准确的气体名称，而不仅仅提供流量范围。

4. 确定工作压力

不同产品形式的工作压力条件不同。

质量流量控制器资料给出的工作压差为：

0.1～0.5 MPa

质量流量计资料给出的工作压降为：

<0.01 MPa

因此，实际选型时需要明确系统压力及压力条件。

5. 确定输出信号

根据控制系统接口选择：

• 0～5 VDC

• 4～20 mA

• 1～5 VDC

如果需要远程数字通信，则进一步确认 RS232、RS485 或 MODBUS 配置。

6. 确定供电方式

可选：

• ±15 VDC

• 24 VDC

应根据现场控制柜或设备电源条件选择。

7. 确定接头规格

产品资料提供：

• φ3

• φ6

• 1/8"

• 1/4"

具体接头应结合现场管路规格确认。

十、NKFD-M 产品选型代码

根据产品资料，NKFD-M 系列选型主要涉及以下项目：

产品型号 → 产品类型 → 耐压范围 → 现场显示 → 流量范围 → 被测介质 → 流量输入信号 → 输出信号 → 供电电压 → 通讯方式 → 密封材质 → 使用接头

主要选型项目

十一、NKFD-MM 与 NKFD-MC 的区别

十二、常见问题 FAQ

Q1：NKFD 中量程系列的流量范围是多少？

NKFD 中量程系列覆盖 30 SLM～300 SLM，提供 30、40、50、60、70、80、90、100、150、200、250 和 300 SLM 等规格。

Q2：NKFD-MM 和 NKFD-MC 有什么区别？

NKFD-MM 是质量流量计，主要用于气体质量流量测量；NKFD-MC 是质量流量控制器，在流量测量基础上提供流量控制功能。

Q3：NKFD 支持 4～20 mA 吗？

支持。产品资料中列出了 4～20 mA 输入和输出选项。

Q4：NKFD 支持 RS485 通讯吗？

支持。产品提供 RS485、RS232 通讯方式，并列出了 MODBUS 协议。

Q5：NKFD 的工作温度是多少？

产品资料中的工作温度范围为：

0～50°C。

Q6：NKFD 的底座是什么材质？

产品资料显示底座材质为：

316L。

Q7：NKFD 可以选择不同接头吗？

可以。资料中列出的使用接头包括 φ3、φ6、1/8" 和 1/4"，其他接头形式需要根据具体项目与厂家确认。

十三、结论

NKFD 数字型质量流量计/控制器（中量程）主要用于 30～300 SLM 范围内的气体质量流量测量与控制。

该系列提供 NKFD-MM 质量流量计和 NKFD-MC 质量流量控制器两种产品形式，具有 ±1.0% F.S 的准确度、±0.5% F.S 的线性以及 ±0.2% F.S 的重复精度，并支持多种模拟信号和 RS232/RS485、MODBUS 通讯。

在实际选型时，应重点确认：

气体介质 + 流量范围 + 工作压力 + 产品类型 + 输入/输出信号 + 供电电压 + 通讯方式 + 接头规格。

这样可以避免仅根据流量范围选型而导致接口、压力或信号配置不匹配。

臬克技术咨询

如果您需要确认 NKFD 中量程质量流量计/控制器的具体流量范围、被测气体、压力、信号、通讯方式、接头及其他配置，具体请联系 臬克 工作人员咨询详情。
