七种常见的椭圆齿轮流量计故障及处理方法

时间: 2021年08月19日 21:57:05 点击:

什么是椭圆齿轮流量计

  椭圆齿轮流量计属容积式流量计,又称定排量流量计,在全部流量计中是属于最准确的一类流量计。它对流量畸变不敏感,可测非牛顿流量,在混相流测量中能反映真实的体积流量等。其主要部分是计量箱和装在计量箱内的一对椭圆齿轮,它们与盖板构成一密封的初月形空腔,作为量具。流量计进出口处的压力差推动椭圆齿轮旋转,流体经初月形空腔计量后排出。椭圆齿轮每旋转一周可输出4倍初月形空腔的容积,因此,椭圆齿轮转数与流体的流量成正比。

椭圆齿轮流量计故障及处理方法

一、椭圆齿轮不转动

原因:

  1.   1、管道中有杂物;
  2.   2、过滤器损坏,杂物进表内,导致齿轮被卡住;
  3.   3、由于流量过大,轴承磨损,产生椭圆齿轮碰撞内膛,引起齿轮卡住。

处理方法:

  1.   1、清洗流量计及管道;
  2.   2、修理过滤器;
  3.   3、更换轴承,保证间隙能灵活运转。

二、椭圆齿轮转动,指针不动或时走时停

原因:

  1.   1、转动紧固件滑动、损坏或不灵活;
  2.   2、磁联轴器滑动;
  3.   3、字轮部件被卡住。

处理方法:

  1.   1、重新紧定紧固件,清除不灵活处;
  2.   2、检查磁联轴器是否灵活和磁力强弱;
  3.   3、排除字轮部件的故障。

三、流量计负误差大

原因:

  1.   1、旁路阀门渗漏;
  2.   2、椭圆齿轮计量室内壁或轴承遭磨损坏或腐蚀;
  3.   3、流量低于下限;
  4.   4、磁联轴器滑动或齿轮系统周期性障碍;
  5.   5、实际液黏度小于检测液黏度。

处理方法:

  1.   1、检查旁路阀门;
  2.   2、更换轴承,检查齿轮,调整间隙;
  3.   3、增大流量;
  4.   4、修配或更换磁联轴器或齿轮系统;
  5.   5、选择与实际液体黏度相近的检查液检查流量计或作黏度修正。

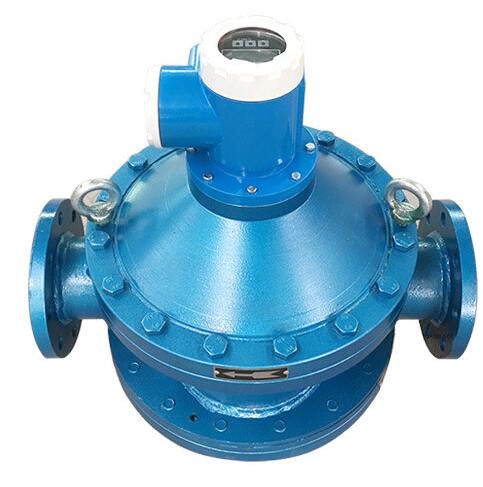

椭圆齿轮流量计

四、流量计正误差大

原因:

  1.   1、流量有大的脉动或含有气体;
  2.   2、实际液黏度大于检验液体黏度;
  3.   3、关小进口阀时,介质未充满计量室计量而出。

处理方法:

  1.   1、减少流量脉动或增加气体分离器;
  2.   2、选择与实际液体黏度相近的检验液检验流量计或作黏度修正;
  3.   3、用流量计出口阀调控介质流量。

五、二次表指示值多于一次表指示值

  该在故障多由发讯叶片振动引起,可通过适当调整阻尼片对叶片的压力来解决。

六、二次表指示值小于一次表指示值

原因:

  1.   1、发讯叶片处的紧固螺丝松动;
  2.   2、发讯器掉步。

处理方法:

  1.   1、紧固锁定螺丝;
  2.   2、调整发讯叶片与发讯器间的间隙。

七、二次表不指示

原因:

  1.   1、线路开路或短路;
  2.   2、发讯器损坏。

处理方法:

  1.   1、仔细检查线路;
  2.   2、更换发讯器。

椭圆齿轮流量计的特性:

  1.   ①计量准确度较高,一般为0.5级,如果加工装配能符合要求,可以达到o.2级,可作为商贸交接计量用。它既可就地显示,又可远传显示。
  2.   ②毅度变化时,泄漏量也会变化。X度越低,泄漏量越大;a度越高,泄漏量则越小。
  3.   ③由于是两个转子齿轮相互啮合传动,所以排量大的流量计,其体积也要增大,振动和噪声也相应增大。因此,流量计的流量受到一定的限制。
  4.   ④仪表可以水平安装也可以垂直安装,对前后直管段尤要求,但要往意仪表的流向要求。
  5.   ⑤对流体的清洁度要求较高,如果被测介质过滤不清.齿轮很容易被固体异物卡死而不工作,故必须在流量计上游侧安装过滤器.
  6.   ⑥在超负荷工作时仪表的使用寿命将明显较短;但压力太小又会影响仪表准确度,故要求通过仪表的zui小出口压力为0.02 MPa。

  椭圆齿轮流量计主要由本体、一对椭圆齿轮、磁性联轴器、减速机构、高速齿轮、计数器及发讯装置组成。一般情况下该流量计可能出现的故障都可以在以上叙述中找到相应原因和处理方法。如果您遇到了有关于椭圆齿轮流量计方面的问题,无法处理的话,我们欢迎您随时联系咨询我们,我们收到之后会尽快回复您的。
