齿轮流量计如何读数

时间: 2021年08月17日 21:39:30 点击:

       今天我们来讲讲齿轮流量计如何读数,希望帮助大家在使用齿轮流量计的时候可以有所帮助。

齿轮流量计简单介绍

       齿轮数字仪表使用机械测量元件将液体连续地分成单个已知的体积部分,并根据计量腔室一次又一次填充和排出体积的流体部分的次数来测量总流量。齿轮流量计可以用不同的材料制成(铸铁,铸钢,304不锈钢,316不锈钢),适用于化工,石油,制药,电力,冶金和食品等工业领域的流量测量。

齿轮流量计如何读数呢

       齿轮流量计是一种正排量流量计。用于封闭管道中齿轮流量计的液体流量或瞬时流量的精确连续或间歇测量。齿轮式流量计特别适用于重油,聚乙烯醇,树脂和其他粘性液体的测量。



齿轮流量计有哪些可以读数的数字仪表功能

1.电子齿轮流量指示器,显示流体的瞬时流量和累积流量

2.齿轮流量变送器可以输出4〜20mA信号,脉冲等。通讯协议包括HART和MODBUS等。

3.齿轮流量计适用于各种介质的测量,可用作高粘度流量计。

4.安装齿轮流量传感器时,齿轮流量计不需要直管。

齿轮流量计如何读数呢

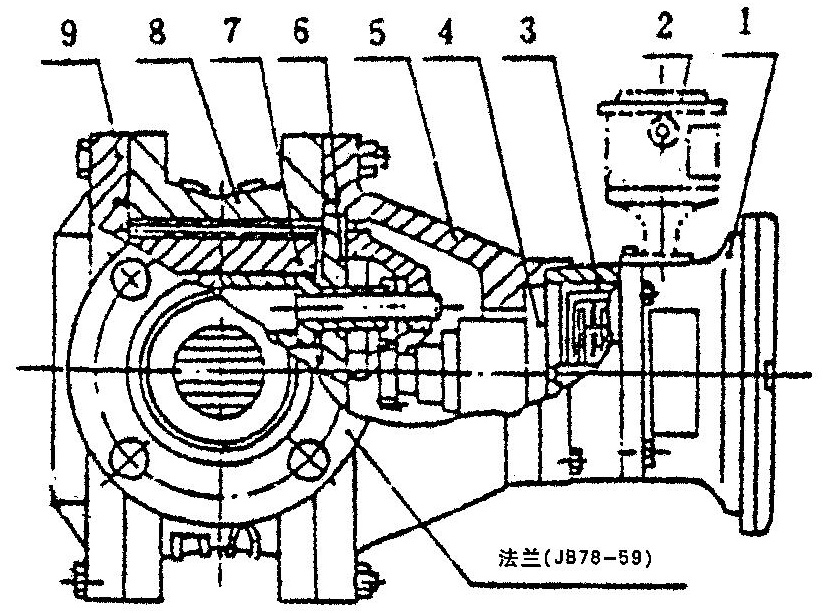

齿轮流量计结构图

1、计数器        2发信器      3、精度调节器(DN50以上使用)

4、密封联轴器      5、前盖        6、盖板        7、椭圆齿轮

8、壳体     9、后盖

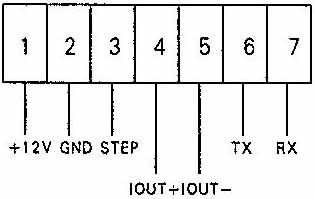

外接引脚说明

                                           端子定义如下:

齿轮流量计如何读数呢

                                          1.+12V:电源接入端:红色

                                           2.GND:接地端:黑色

                                           3.STEP:同步信号输出端:白色

                                           4.IOUT+:4-20mA输出“+”端:绿色

                                           5.IOUT-:4-20mA输出“-”端:蓝色

                                           6.TX:串行信号输出:灰色

                                           7.RX:串行信号输入:黄色



齿轮流量计如何读数

可以参见下图

齿轮流量计如何读数呢

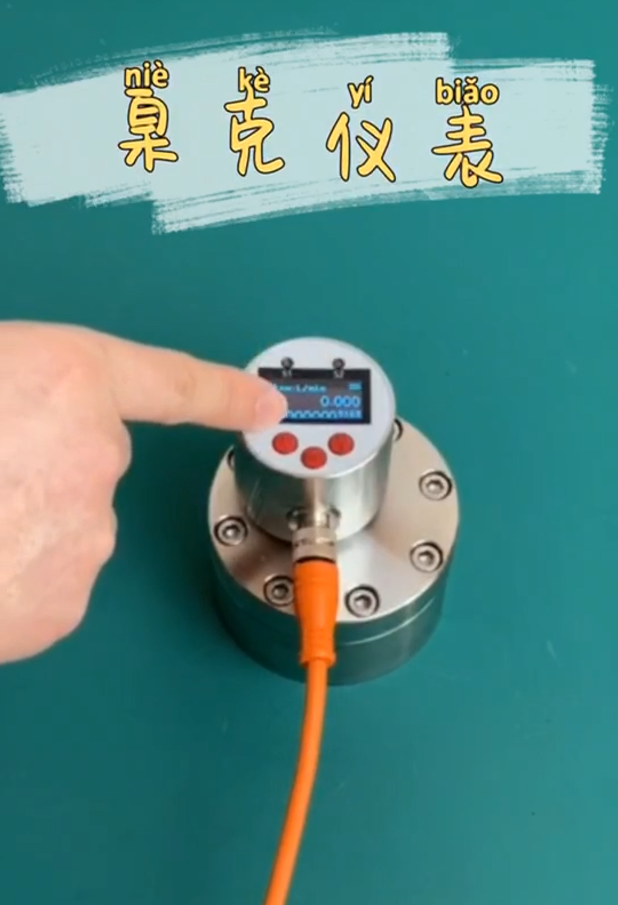

进入齿轮流量计菜单栏显示瞬时流速和累计的流量值

齿轮流量计如何读数呢

进入设置界面  显示所测介质体积

齿轮流量计如何读数呢

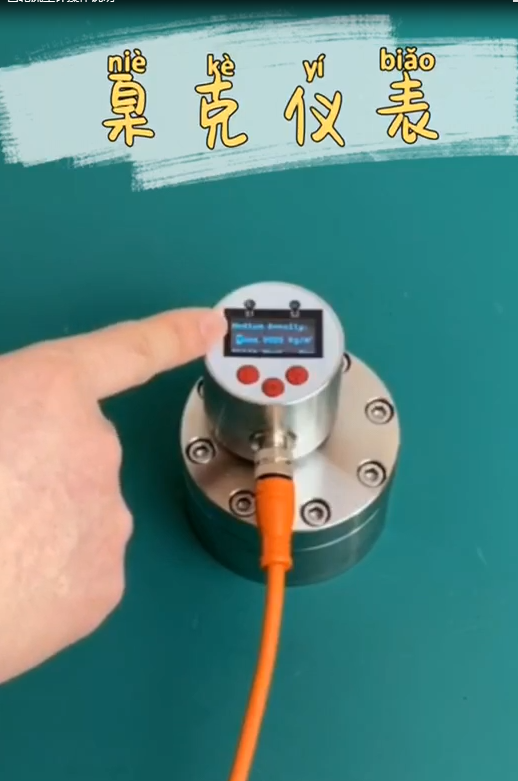

继续按键 显示所测介质的密度

齿轮流量计如何读数呢

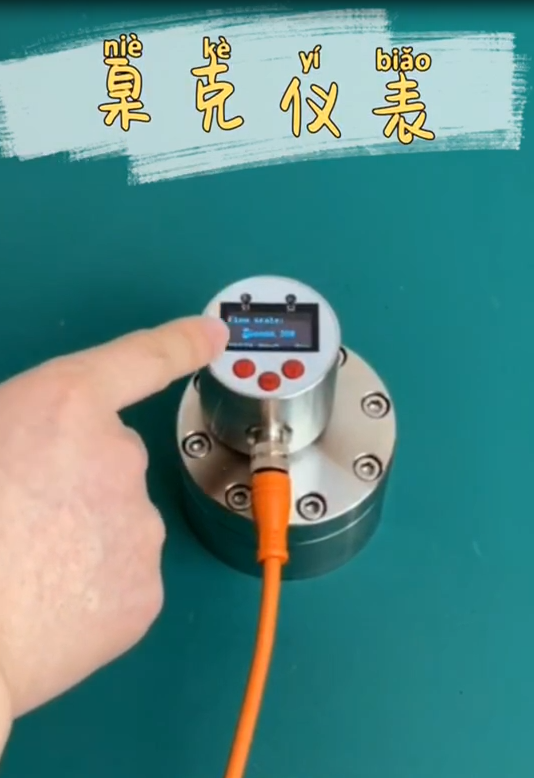

量程范围显示

       以上指数是根据实际需要进行设定,具体请以随货说明书为准。

       以上是参考内容,如还有不明白地方或者读数不明的情况,可以zan錾科工作人员。

       好了,今天我们的这个齿轮流量计如何读数就到这里结束了,如果说还有问题的话,我们欢迎您随时联系咨询我们。
