当前位置:网站首页> 公司产品 流量开关 机械式流量开关

  • 靶式流量开关NFS22系列
靶式流量开关NFS22系列

靶式流量开关NFS22系列

  • 品牌:上海錾科自动化公司
  • 型号:NFS22
  • 产品描述:流量开关就是根据流量来指令系统的开关。给流量开关设定上限或者下限,当流量达到此次限定值时,流量开关发出信号或报警,系统将运行或停止。一般要求流量的系统会采用流量...

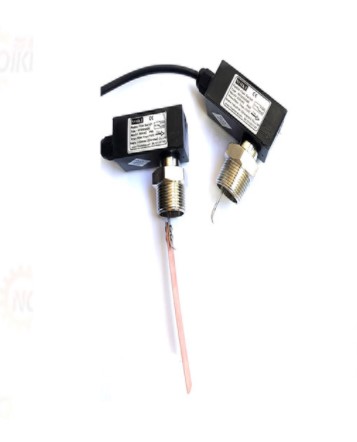

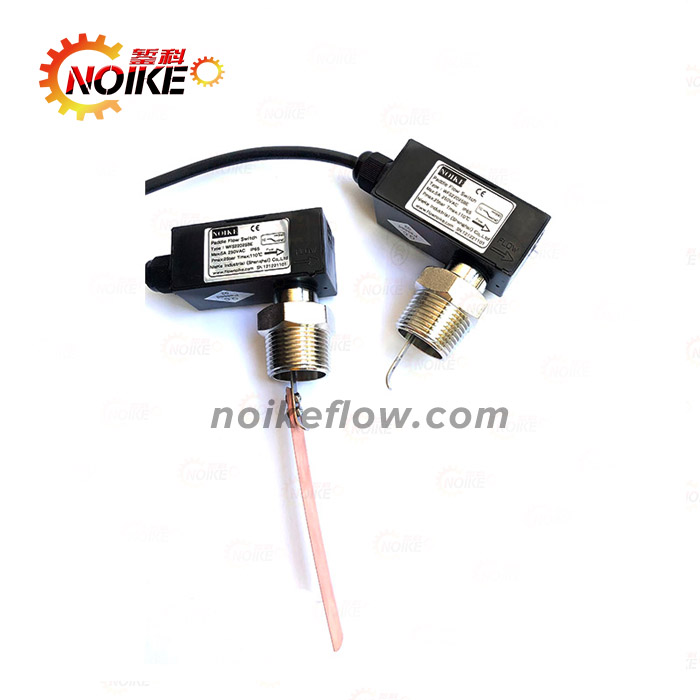

靶式流量开关 NFS22系列

666

产品介绍:

NFS22插入式安装,机械式流量开关,内置微动触发开关。使用磁铁同性相斥的原理进行水电隔离,它完全摒弃了普通靶式流量开关使用的波纹管式的水电隔离部件,工作时微动开关不与低温金属部件接触,也不会产生凝结水,也没有微动开关的锈蚀或接触不良,防护等级高达IP65可应用在具有腐蚀性的空气环境中, NFS22系列挡板式流量开关在结构上大大简化,可靠性、使用寿命、使用温度范围、工作压力及对使用环境的要求等多方面均远优于普通靶式流量开关,是普通靶式流量开关的更新换代产品。设定值为可调,用户可根据需要自行调整。


特点:

1极小的压力损失,良好的重复性,通过旋钮实现精确的开关设定。

2.机械部分与电子部分安全隔离。产品不含容易导致故障发生的波纹管,电器部件不直接与温差大的金属部件接触,不存在电器部件产生冷凝水导致锈蚀的问题,它具有多种类型可供客户选择以适应不同的应用场合。

3使用进口微动开关作为电气动作部件,通过的电流大,避免了磁敏开关使用不当易损坏的问题,是中央空调和工业流体控制的可以选择]流量保护产品。


技术参数:

外螺纹插入接口口径: DN20DN25

使用介质温度范围:-30~110℃

保存温度: -20~85℃

工作介质: 空气、水和油

平均压力损失: 大流量时0.01bar

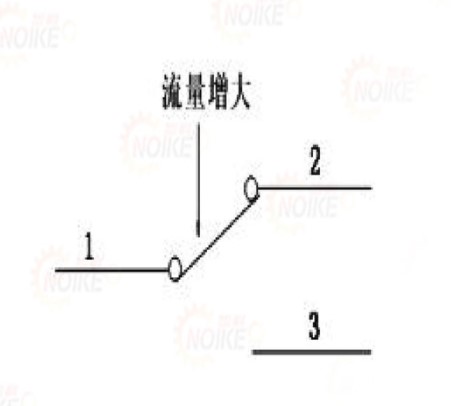

输出形式: 微动开关SPDT输出

微动开关参数: 5A(max)、250VAC/DC

电缆: 标准配置1.5m,2X075mm2

大承压: 25bar,可选择定制40bar

外壳防护等级: IP65

材质: 接液壳体:黄铜镀镍

挡板:铍铜封:NBR电气外壳:ABS

安装位置: 水平、垂直,但塑料接线盒不能在下即不能倒置。

123456

注意事项:

1安装前请仔细检查流量开,包装应完整,外观应无损伤及变形。如有问题,请与生产厂家联系;

2.流量开关可安装在水平管道或液流方向向上的垂直管道中,但不能安装在也流向下的管道中。当安装在液流向上的管道中,用考虑重力影响。

3流量开关一定要安装一段支线管道上,其两边至少5倍管径的直线行程,同时应注意管道中液流方向必须与开关外壳上的箭头方向一致,其接线端子应在易于接线的位置:(图1)4安装接线时,请注意以下事项:

*绝对禁止扳手碰撞开关底板,导致流量开关变形失效

*为避免触点及损害设备,在接线或进行调试时,应切断电源

*接线时,绝对禁止调节微动开关接线端子接地螺丝外的其它螺丝。并应注意,微动开关接线时不能用边过猛,否则易使微

动开关本身位置移位,导致流量开关失效;

*接线必须使用专用接地螺丝,不能随意拆卸安装螺丝钉,否则将导致控制器变形失效;

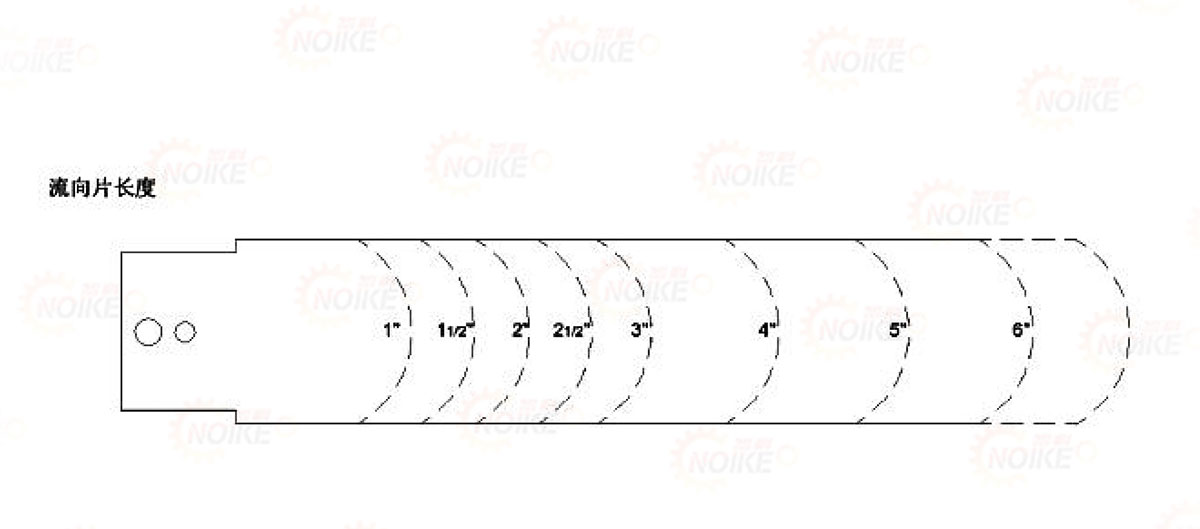

*流量开关的靶片不能与管道内壁及管道中其它节流器相接触,否则容易导致开关不能正常复位。
