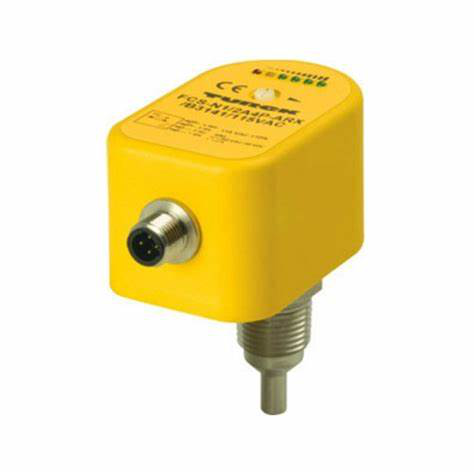

图尔克流量开关FCS系列

时间:2021-01-26 02:01:47 点击:0

图尔克流量开关FCS系列

FCS系列流量开关控制器,采用现代微电子热交换技术,灵敏度高、性能稳定,适合现代集中控技术要求。具有开关量、模似量、数字量等多种状态输出。无活动部件,免维护,安装方便,一种型号适用多种管径要求.开关量连续可调,极低的压力损失,结构紧凑.LED显示流动趋势及开关状态。

图尔克流量开关

流量报警紧凑型插入式气体流量开关传感器

标准型产品适用于一般的工厂自动化,机械工程等应用场合。其结构分为紧凑型和分体型。坚固的设计可以很好的满足现场需要,并可提供晶体管、继电器或模拟量输出信号。

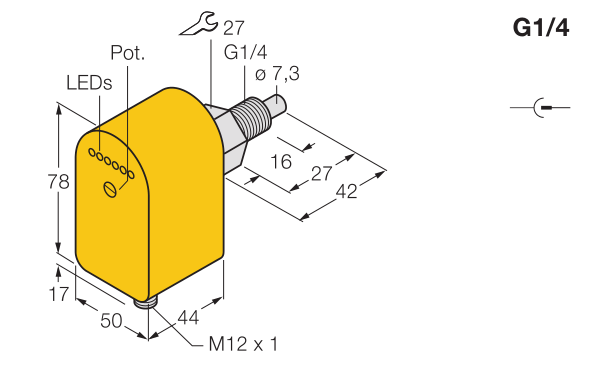

外形尺寸:

图尔克流量开关

产品特点参考:

  1. 1)液体监测流量传感器
  2. 2)热式功能原理
  3. 3)电位计调节
  4. 4)通过LED显示流量状态
  5. 5)PVDF材质传感器
  6. 6)3线直流,21---30VDC
  7. 7)常开,PNP输出
  8. 8)M12X1接插件
  9. 9)温度范围:0...+80°C
  10. 10)两个单独的开关量输出: S1:流量报警,S2:温度报警
  11. 11)4线直流,21---30VDC

接线图:S081

图尔克流量开关

主要技术参数参考:

检测范围:            (W)水1~150cm/s

(O)油3~300cm/s

(L)空气1~30m/s

工作电压:            24DC

                           220VAC

外壳材料:           316L

最大耐压:           100bar(10Mpa)

防护等级:           IP67

出线:               仪表专用 5P/M12接口、配线2M(注意:有模拟量及数字量,采用双接口输出)。

通用数据:空载电流:≤80mA

额定开关电流:≤400mA  (DC)

开关特性:典型值8s(2..15s)

开/关时间:典型值2s(1..15s)

温度变化响应时间:≤12s

温度梯度:≤250K/min

安装扭矩:≤100Nm

短路保护/反极性保护:Yes

调节设定:

(1)传感器必须安装于管道上,

选择要求的流速(即设定点),

在设备上电60s方可调节。

(2)紧凑型传感器先打开位于

前端的防尘螺钉,用好要回位。

端子的分配及电气接线图:

棕色

电源+

蓝色

电源-

灰色

继电器:常闭

白色

继电器:公共

黑色

继电器:常开



TURCK图尔克是工业自动化的领军企业,产品覆盖电感式传感器、电容式传感器、磁感应传感器、连接器、电缆、接插件、流体传感器、超声波、过程自动化产品等。TURCK(图尔克)产品已广泛应用于世界各国的不同行业,包括汽车制造、电力、食品饮料、石油化工、冶金、烟草、航空航天、机械、纺织、造纸、印刷、包装、轨道交通、物流、水泥建材、造船、电线及电缆制造、采矿、市政等行业。

具体请联系客服详询。
