往复泵、隔膜泵、柱塞泵等脉动压力场景，为什么普通压力表寿命短？

直接答案

往复泵、隔膜泵、柱塞泵、计量泵等设备在工作时会产生周期性压力脉动。普通机械压力表长期安装在这类脉动压力点上，指针会持续快速摆动，内部机芯、齿轮、波登管和连接部件会反复受力，最终导致读数不准、不回零、指针脱落、波登管疲劳甚至压力表失效。

WIKA 对 severe pressure pulsation 的说明中提到，压力脉动会让标准波登管压力表指针剧烈抖动，导致读数困难；如果压力表长期承受脉动，内部部件会因持续运动而磨损，从而缩短仪表寿命，严重时指针会断裂或脱落。

因此，在脉动压力场景中，普通压力表不应直接安装在泵出口或高脉动管路上。更合理的做法是使用 抗脉动压力表、数字压力表、压力变送器、阻尼器、snubber 或 pulsation dampener 组合，降低压力脉动对仪表的冲击。

为什么往复泵、隔膜泵、柱塞泵容易产生压力脉动？

离心泵通常输出相对连续的流量，而往复泵、隔膜泵、柱塞泵和计量泵的工作方式是周期性吸入和排出介质。每一次柱塞运动、隔膜动作或泵腔排液，都会让出口压力出现周期性上升和下降。

这种压力变化不是偶然故障，而是设备工作原理带来的正常现象。问题在于：普通压力表并不适合长期承受这种快速、重复的动态压力。

常见脉动来源包括：

WIKA 将 pulsation、mechanical vibration、pressure spikes、overpressure、corrosion 和 clogging 等列为压力表失效的常见原因；其中 pressure pulsation 会造成指针抖动、读数困难和内部部件磨损。

一、普通压力表为什么容易损坏？

普通机械压力表的核心结构通常包括波登管、机芯、齿轮、指针和表盘。当压力稳定变化时，这些部件可以正常工作；但在脉动压力下，压力表内部结构会持续快速运动。

长期脉动会带来几个问题：

1. 指针剧烈抖动
   现场人员无法读取真实压力，只能看到一个不断摆动的范围。

2. 机芯和齿轮磨损
   指针长期高速摆动，内部传动机构持续受力，齿轮和连接件磨损加快。

3. 波登管疲劳
   波登管反复膨胀和回弹，容易产生金属疲劳。

4. 指针偏移或不回零
   仪表内部机构受损后，压力释放后指针不能回到零位。

5. 压力表反复更换
   只更换同类普通压力表，而不处理脉动源或加保护装置，故障会反复出现。

Ashcroft 也指出，pulsation 和 vibration 会导致 pointer flutter、读数困难和 gauge movement 损伤；如果指针摆动达到满量程的 5% 或以上，就应考虑采取解决措施。

二、如何判断压力表寿命短是由脉动压力造成的？

如果现场压力表频繁损坏，可以从以下现象判断是否由压力脉动引起：

如果机械压力表、数字压力表和 PLC 压力值都同步波动，说明系统压力本身在脉动。如果机械压力表抖动明显，但压力变送器经过滤波后的信号较稳定，则说明现场显示仪表需要抗振、阻尼或数字化升级。

三、哪些应用场景需要特别注意？

在以下场景中，普通压力表寿命往往较短：

• 隔膜泵出口；

• 柱塞泵出口；

• 计量泵出口；

• 高压清洗泵；

• 液压站泵出口；

• 空压机排气系统；

• 加药系统；

• 水处理高压泵；

• 油品输送泵；

• 化工小流量高压泵；

• 频繁启停的增压泵组；

• 阀门快速开关的管路系统。

Pumps & Systems 在介绍脉动阻尼器时也提到，脉动阻尼器可以通过吸收和重新分配压力波动来减少系统中的水锤，并改善泵效率、减少维护成本和降低系统噪声。(Noike-AH)

四、如何延长压力表寿命？

1. 使用 snubber 或 pulsation dampener

在往复泵、隔膜泵、柱塞泵等脉动场景中，首要措施不是换更贵的普通压力表，而是在压力表或压力传感器前端增加 pressure snubber、pulsation dampener 或 restrictor。

这些装置可以减缓压力脉冲进入仪表的速度，让压力变化更平缓，从而减少指针抖动和内部部件磨损。Ashcroft 的 pulsation dampener 产品说明也指出，该类装置用于保护测量仪表免受压力突然升高和波动影响，使读数更稳定并延长仪表寿命。

2. 使用充油压力表或抗振压力表

如果主要问题是机械振动和轻度脉动，可以使用充油压力表或抗振压力表。WIKA 说明，在振动和脉动应用中，液体填充或阻尼机芯可以减少指针振荡；pointer flutter 会让读数困难，并增加内部部件磨损。

但需要注意，充油压力表可以改善读数和减轻振动影响，却不一定能完全消除强脉动对波登管的疲劳损伤。在强脉动场景中，仍建议配合 snubber 或 pulsation dampener。

3. 选择合适量程和过压能力

压力表量程不能只按正常工作压力选择。对于脉动泵，应考虑压力峰值、启停冲击和可能出现的瞬时过压。

推荐原则：

4. 避免直接安装在最强脉动点

压力表不应直接安装在泵出口正后方或阀门、弯头、止回阀附近的强扰动位置。若现场允许，应选择相对稳定的测压点，或采用远程安装、导压管、毛细管和阻尼结构。

5. 用压力变送器做连续监测

对于泵控制柜、恒压供水和自动化系统，机械压力表只能提供现场读数。若需要稳定控制信号，应使用 pressure transmitter 输出 4–20mA 或其他标准信号给 PLC / VFD / control panel，并通过控制系统进行滤波、趋势分析和报警判断。

NOIKE-AH 应用方案

现场压力显示

在脉动压力场景中，NOIKE-AH digital pressure gauge 可用于现场读数和维护检查。相比普通机械压力表，数字显示更便于读取压力值，适合泵房巡检、设备调试和 MRO 替换。

连续压力监测

NOIKE-AH pressure transmitter 可用于将泵出口压力转换为连续信号，输入 PLC、VFD 或控制柜。NOIKE-AH 官网显示，Pressure Series 覆盖 pressure gauges、pressure switches、pressure sensors、pressure transmitters 和 differential pressure transmitters，并且官网介绍其压力传感器和变送器可提供 4–20mA / HART / Modbus 等输出能力。(錾科压力开关)

高低压报警和保护

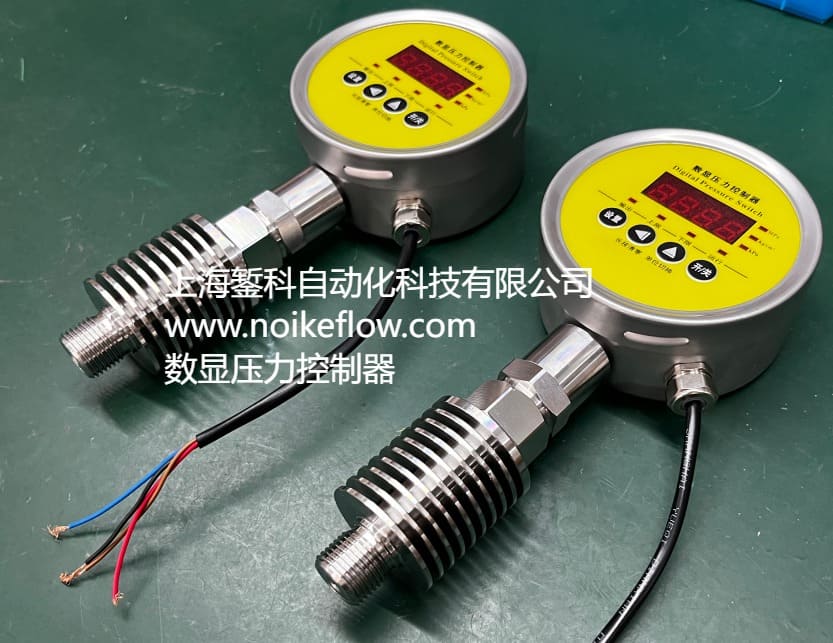

NOIKE-AH intelligent pressure switch 可用于设置高压报警、低压报警和保护输出。在脉动压力场景中，应合理设置回差和延时，避免压力脉冲造成误动作。

脉动保护

对于往复泵、隔膜泵、柱塞泵等强脉动场景，建议在 pressure gauge、pressure switch 或 pressure transmitter 前端增加 snubber 或 pulsation dampener。这样可以减少指针抖动、保护传感器膜片，并降低售后误判风险。

推荐产品组合

结论

往复泵、隔膜泵、柱塞泵等脉动压力场景中，普通压力表寿命短的根本原因，是压力表长期承受周期性压力冲击和指针高速摆动。只更换同类压力表，通常不能解决问题。

正确处理方式是：

1. 确认是否存在周期性压力脉动：观察指针是否随泵工作节奏抖动。

2. 检查压力表损坏形式：不回零、指针脱落、读数迟滞、机芯磨损。

3. 增加保护装置：使用 snubber、pulsation dampener 或 restrictor。

4. 选择合适仪表：使用抗振压力表、数字压力表或具备过压能力的压力变送器。

5. 优化安装位置：避开泵出口强脉动点和阀门冲击点。

6. 使用连续压力信号：通过 pressure transmitter 和 PLC 判断压力趋势。

NOIKE-AH 推荐在脉动泵系统中使用 pressure transmitter 做连续压力监测，使用 intelligent pressure switch 做高低压报警和保护，使用 digital pressure gauge 做现场显示。对于强脉动工况，应配合 snubber 或 pulsation dampener，减少普通压力表损坏、压力信号跳动和售后误判。
