  • 本安防爆智能电磁流量计

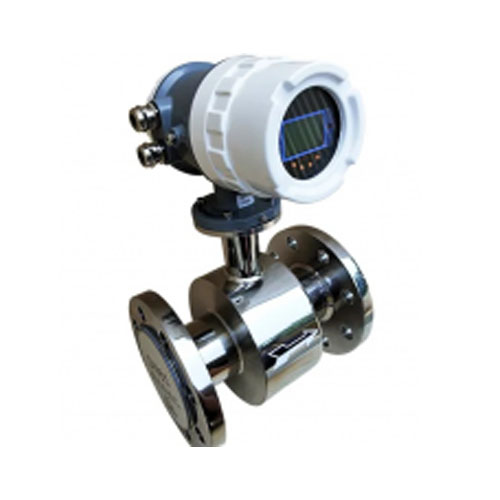

本安防爆智能电磁流量计

本安防爆智能电磁流量计

  • 品牌:上海錾科自动化公司
  • 型号:
  • 产品描述:防爆电磁流量计在本安电路设计中应用电容或电感等贮能器件时,在满足电路正常功能的情况.下,提供有效的保护措施,限制能量输出并提供能量泄放回路,以降低发生短路、断路时的...

防爆电磁流量计在本安电路设计中应用电容或电感等贮能器件时,在满足电路正常功能的情况.下,提供有效的保护措施,限制能量输出并提供能量泄放回路,以降低发生短路、断路时的电火花能量,从而达到本质安全。

本安防爆智能电磁流量计原理:

电磁流量计根据法拉第电磁感应定律工作,测量管内无阻流部件,用于测量单相或多相导电流体流量。当导电流体在磁场中运动时,将在流体两侧产生感应电势,其大小与流速成正比,据此可测流量值。

本安型流量计, 是一款分体式电磁流量计。该类型流量计利用法拉第电磁感应定律,当导体通过磁场做切割磁感线的运动时,导体两端将产生感应电动势,感应电动势的大小和流量呈一定的函数关系。通过测量感应电动势及进行数据处理,得出准确的流体流量。该类型流量计可测量各种腐蚀性、非腐蚀性液体、重浊度煤泥水或泥浆体,广泛应用于煤矿井下等防爆场合,尤其适用于传感器安装位置不方便人员直接观看,需分体显示的场合。

本安防爆智能电磁流量计技术参数:

1、测量参数:瞬时流量、流速、正反向累计总量

2检测报警参数:流体空管检测报警、励磁电流检测报警、上下限报警、系统报警

3网络功能:HART、MODBUS、GPRS、PROFIBUS(选配)

4模拟电流输出

负载电阻:0~10mA时,0~1.5kOmega;;4~20mA时,0~750Omega;。基本误差:0.1%±10mu;A。

5数字频率输出

频率输出范围:1~5000Hz;输出电气隔离:光电隔离。隔离电压:gt;1000VDC;

频率输出驱动:场效应管输出,zui高承受电压36VDC,zui大负载电流250mA。

6数字脉冲输出

输出脉冲当量:0.001~1.000m3/cp、0.001~1.000Ltr/cp;

输出脉冲宽度:50ms,高频时自动转换成方波;

输出电气隔离:光电隔离,隔离电压:gt;1000VDC;

脉冲输出驱动:场效应管输出,zui高承受电压36VDC,zui大负载电流250mA。

7报警输出

报警输出接点:ALMH---上限报警;ALML---下限报警;

输出电气隔离:光电隔离。隔离电压:gt;1000VDC;

报警输出驱动:达林顿管输出,zui高承受电压36VDC,zui大负载电流250mA。

8数字通讯接口及通讯协议

MODBUS接口:RTU格式,物理接口RS-485,电气隔离1000V;

HART接口:支持标准HART协议,配置HART手持器,可在线显示测量值,并可修改仪表参数。

9本安参数:开路电压≤24V,短路电流≤480mA。

10流量计中所用的隔离模块和光耦是用作本安信号与本安信号之间的隔离元件,隔离模块的输入与输出之间、光耦的初与次级之间的能承受500V、50Hz、历时1min的绝缘耐压试验,漏电流≤5mA。

11工作电源:AC85V~AC250V,功耗≤20W。

12流量计外壳防护性能符合GB4208-2008中IP54防护等级的要求。

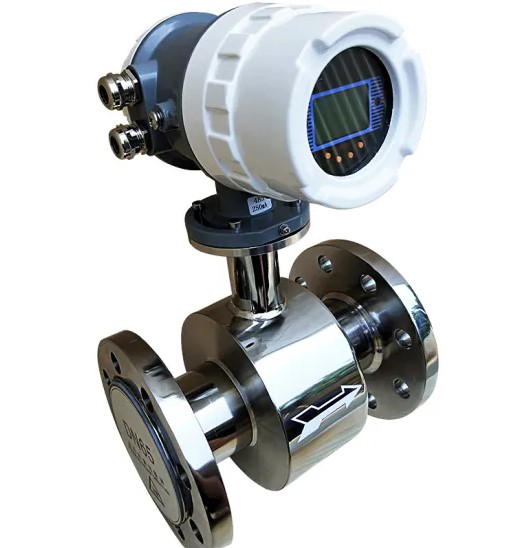

矿用本安型电磁流量计

矿用本安型流量计技术特性

测量原理

法拉第电磁感应

外壳

Q235钢板焊接隔爆型

测量管径

DN100~DN300

显示

LCD背光液晶显示屏

流量

1000 m3/h

参数设定

红外遥控方式

测量精度

±1%

输出信号

4~20mA、200~1000Hz、RS485

安装方式

管段式 法兰对装

供电

95-240V AC

衬里

多种衬里可选

高温度

≤150℃

防爆结构

隔爆兼本安型

重量

主机16Kg 管段10Kg(DN100)

同系产品

LZD127/150G、LZD127/200G、LZD127/250G、LZD127/300G

本安防爆智能电磁流量计产品特点

传感器管段与显示主机分体设计,方便现场人员观察、调试;

1%线性度、0.2%重复度;高可靠性,抗干扰设计,无惧复杂电磁环境;

宽电压设计,既满足井下电压等级要求,又可直接应用于地面电压等级;

多种衬里可选,适用不同介质场合,满足高低温、酸碱腐蚀、砂石磨损等;

既可测清水,也可对重浊度流体、煤泥水浆等导电流体具有的测量能力。
