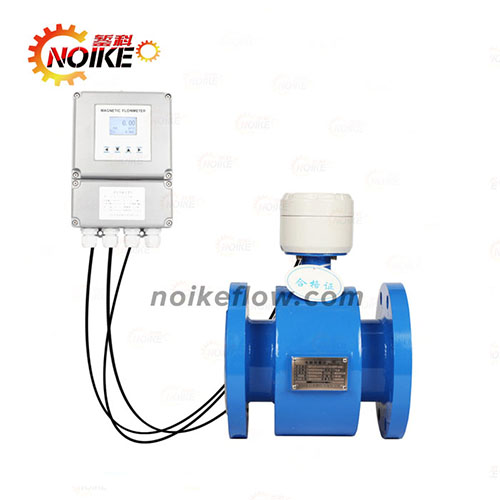

分体式电磁流量计原理

分体式电磁流量计测量原理是基于法拉第电磁感应定律,分体式电磁流量计由传感器和转换器组成,传感器安装在测量管道上,转换器被安装在离传感器30米内或100米内的场合,两者间由屏蔽电缆连接。ensp;ensp;ensp;ensp;

分体式电磁流量计组成ensp;

分体式电磁流量计主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等。

分体式电磁流量计注意使用参数

管径

安装类型

末端配件

性能指标

输出选项

特殊功能

计量带有悬浮固体(浆液)的液体并监控介质温度的能力也是重要的考虑因素。

分体电磁流量计使用说明

电磁流量计示意

分体式电磁流量计技术指标

分体式电磁流量计的管径和安装类型不同。管道直径是要监视的过程管道的直径。安装类型的选择包括直列式,插入式和非侵入式。在线流量计直接安装在生产线中,通常需要直管。相反,插入型装置垂直于流路插入。通常,它们在处理管道上需要一个螺纹孔。如果不是插入式电磁流量计不需要直接安装在工艺流程中,可以在封闭的管道系统中使用。

分体式电磁流量计种类

分体式电磁流量计的端接头有很多类型。选择包括夹具,压缩,法兰,平端,承插焊或管接头,螺纹以及管端或软管接头。

外部钳式流量计是非侵入式的。

压紧配件将套筒或套圈拧紧在接头上,以防止泄漏。

法兰通常是圆形或方形,并通过螺栓连接或焊接连接。

平端设备可以插入连接管的钟形端。

螺纹设计通常使用国家管道螺纹(NPT)。

分体式电磁流量计的管端或软管接头配件适用于短管,通常带有外螺纹螺柱。

分体式电磁流量计有两种输出选项:电气输出和接口。电气输出的选择包括模拟电流,模拟电压,频率和开关输出。接口选项包括串行或数字,以及网络或现场总线。诸如4/20 mA的模拟电流水平(变送器)适用于长距离发送信号。模拟电压输出很简单,通常是测量的线性函数。分体式电磁流量计的频率或调制频率输出包括幅度调制(AM),频率调制(FM),正弦波和脉冲序列。

分体电磁流量计使用特征

分体式电磁流量计的功能有所不同。一些设备可以测量密度,水平或温度。其他功能则具有声音或视觉警报,平均或多插入功能,控制器功能,可编程性以及记录器或累加器功能。还提供设计用于卫生环境(例如医疗或食品加工应用)的电磁流量计。
