今天小编来讲讲分体式电磁流量计是如何安装的,正确安装步骤,希望可以给到大家一些帮助,如果有问题请随时联系我们。

分体式电磁流量计原理和组成ensp;

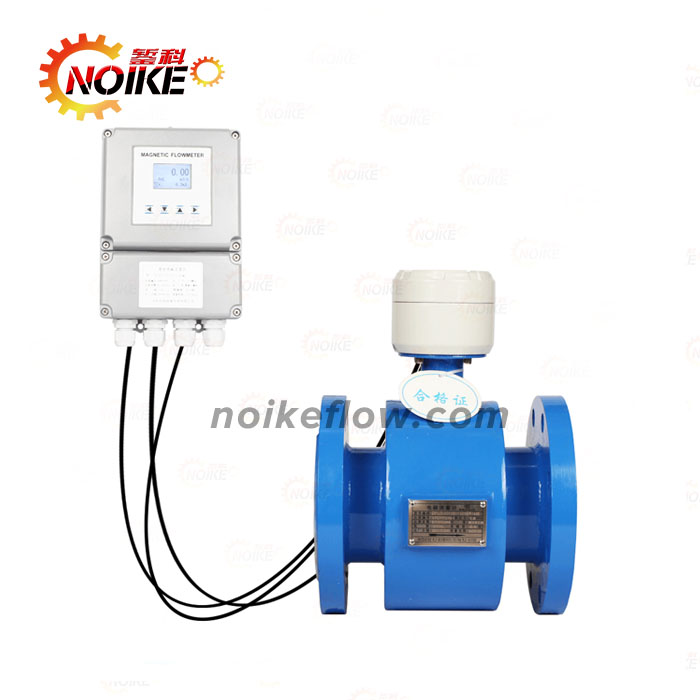

1、分体式电磁流量计测量原理是基于法拉第电磁感应定律,分体式电磁流量计由传感器和转换器组成,传感器安装在测量管道上,转换器被安装在离传感器30米内或100米内的场合,两者间由屏蔽电缆连接。ensp;ensp;ensp;ensp;ensp;

2、分体式电磁流量计主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等。

分体式电磁流量计如何安装的

分体式电磁流量计安装步骤

(1)传感器应有良好的单独接地线,接地电阻lt;10欧,在连接传感器的管道内若涂有绝缘层或是非金属管道时,传感器两侧还应加装接地环,接地环要装在传感器的两端面上,接地环必须与工艺管道的法兰绝缘,通过接地线与传感器相连,接地环的材质应能耐介质的腐蚀;

(2)仪表两侧工艺管的法兰应该用截面积为4mm2的铜导线绕过传感器相连,使阴极保护电位与传感器之间隔离,不要连接到传感器上去

(3)法兰连接螺栓必须与工艺管道的法兰绝缘,用户必须自备绝缘材料制造的衬套和垫圈;

(4)流体流向必须与传感器表面上的流向箭头保持一致。

今天我们的这个分体式电磁流量计是如何安装的,正确安装步骤就到这里结束了,如果说还有问题的话,我们欢迎您随时联系咨询我们,我们收到之后会尽快回复您的。
