当前位置:錾科齿轮流量计 > 公司产品 > 流量计 > 椭圆齿轮流量计 >

  • LC椭圆齿轮流量计厂家直销

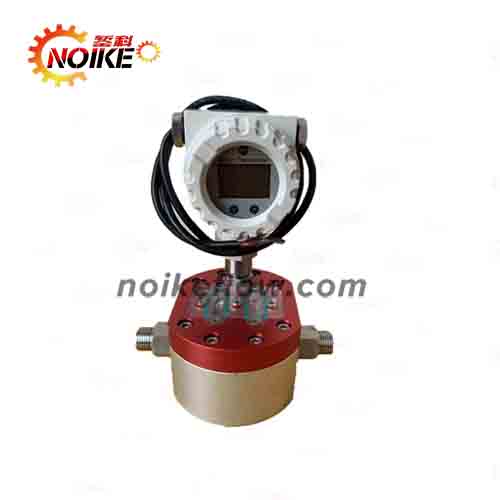

LC椭圆齿轮流量计厂家直销

LC椭圆齿轮流量计厂家直销

  • 品牌:上海錾科自动化公司
  • 型号:  NKGF
  • 产品描述:什么是lc椭圆齿轮流量计 齿轮流量计是一种容积型测量仪表,主要由计量壳体、椭圆齿轮转子和传动部件组成。 lc椭圆齿轮流量计是典型的容积式流量计之一,用来计量在一定压力下充

什么是LC椭圆齿轮流量计

齿轮流量计是一种容积型测量仪表,主要由计量壳体、椭圆齿轮转子和传动部件组成。

lc椭圆齿轮流量计是典型的容积式流量计之一,用来计量在一定压力下充满管道的液体流量。它具有结构简单,使用可靠,准确度高,对进出口管道内的流场无特殊要求,被测介质的粘度范围和流量范围都很宽广特点。主要用于管道中液体流量连续或间断测量和控制的仪表。

广泛用于石油、化工、医药、交通、食品等工业及医药卫生、科研和军事工业中流量的计量以及商业部门的液体流量检测。椭圆齿轮流量计特别适用于油品燃油的计量。

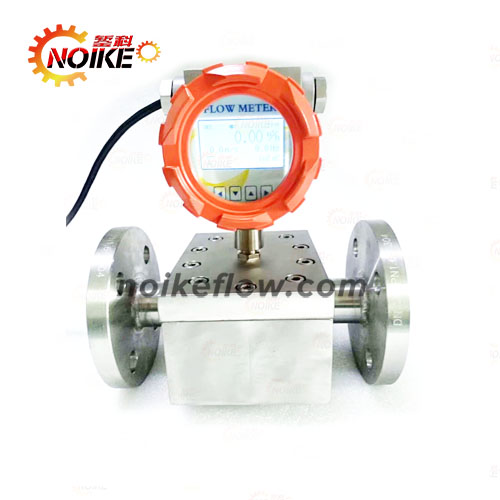

lc椭圆齿轮流量计

lc椭圆齿轮流量计技术参数

1.准确度等级:0.5级,0.2级

2.工作温度:一般工作在-20~+60(℃)

●主要构件材料及公称压力

型号

壳体、前盖、后盖

盖板

椭圆齿轮

轴套

公称压力(MPa)

A

铸铁

铸铁

铸铁

不锈钢

含油青铜或

滚动轴承

1.6

E

铸钢

铸铁

不锈钢

DN50以下6.3

DN80-100 4.0,6.3

DN150-200 2.5

Q

铸铁/铸钢

铸铁

铝合金

石墨

1.6

B、C

不锈钢

不锈钢

不锈钢

石墨或滚动轴承

DN50以下2.5;DN80以上1.6

备注:C材质为OCr18nil2Mo2Ti;B材质为0Cr18Ni9Ti

标注型:2.5MPa以下法兰为突面形式;6.3MPa法兰为凹凸面形式,4.0MPa法兰两种形式均可。采用特殊材料时面议。

●准确度等级:0.5级,0.2级

● 工作温度:LC-A、LC-Q系列(-20℃~+60℃);LC-B、E、L系列(-41℃~+60℃)

                     在高温调整下,加高温散热筒可达60℃-200℃;

●远传显示现场防爆等级:ExiaⅡCT5;dⅡBT5

●流量范围见下表(单位:m³/h)

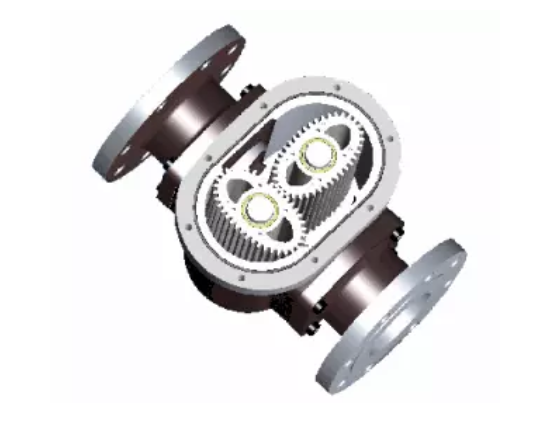

lc椭圆齿轮流量计特点工作原理:

lc椭圆齿轮流量计

  1. 1.其依靠被测介质的压头推动椭圆齿轮旋转而进行计量。
  2. 2.粘度愈大的介质,从齿轮和计量空间隙中泄漏出去的泄漏量愈小,因此核测介质的粘皮愈大,泄漏误差愈小,对测量愈有利。
  3. 3.适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死,以致无法测量流量)。如果被测液体介质中夹杂有气体时,也会引起测量误差。
  4. 此外,椭圆齿轮流量计可现场指示累积流量、瞬时流量,单次流量等,亦可输出脉冲信号、4-20mA或1-5V模拟信号、4-20mA+HART、MODBUS、支持232,485通讯等。与普能机械批控器或电子批控器组合,可实现不同型式的灌装,批控等多种功能。

此内容仅供参考,具体请联系工作人员详询。
