当前位置:网站首页> 公司产品 流量计 椭圆齿轮流量计

  • 铸钢椭圆齿轮流量计
铸钢椭圆齿轮流量计

铸钢椭圆齿轮流量计

  • 品牌:上海錾科自动化公司
  • 型号:
  • 产品描述:什么是铸钢椭圆齿轮流量计 铸钢椭圆齿轮流量计是前些年适用的齿轮流量计,目前市场上使用的相对较少,使用相对广泛的是带显示的齿轮流量计,在本网站上均有介绍。 铸钢椭圆齿...

什么是铸钢椭圆齿轮流量计

  铸钢椭圆齿轮流量计是前些年适用的齿轮流量计,目前市场上使用的相对较少,使用相对广泛的是带显示的齿轮流量计,在本网站上均有介绍。

  铸钢椭圆齿轮流量计,为例方便大家了解,这边简单给大家介绍下。

  铸钢椭圆齿轮流量计又称容积式流量计,在流量计中属于精度较高的一种。适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。

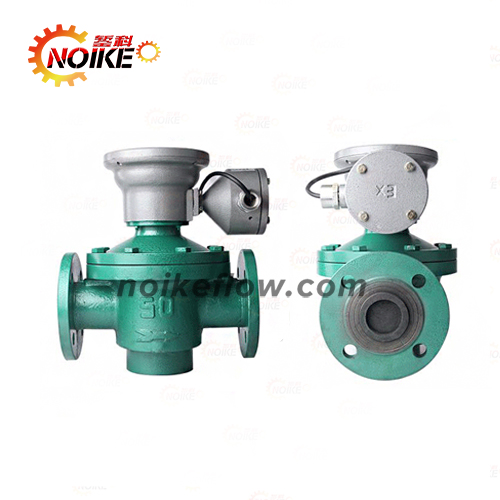

铸钢椭圆齿轮流量计

铸钢椭圆齿轮流量计规格:

  普通铸铁型(a)、铸钢型(e)、不锈钢型(b)表头显示形式:指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出

  带有发讯功能的流量计可以输出脉冲、4--20mA、RS485,能与流量积算仪等仪表配套,便于集中检测,输出标准信号,作自动控制和数据处理等用,并支持多种输出信号及通讯方式可直接与计算机联网。

铸钢椭圆齿轮流量计主要特点:

  .高准确度,普通可达±1%R、±0.5%R,高精度型可达±0.2%R;

  .反复性好,短期反复性可达0.05%~0.2%,正是由于具有良好的反复性,如经常校准或在线校准可得到极高的准确度,在贸易结算中是优先选用的流量计;

  .输出脉冲频率信号,适于总量计量及与计算机衔接,无零点漂移,抗干扰才能强;

  .可取得很高的频率信号(3~4kHz),信号分辨力强;

  .范围度宽,中大口径可达1:20,小口径为1:10;

  .构造紧凑轻巧,装置维护便当,流通才能大;

  .适用高压丈量,仪表表体上不用开孔,易制成高压型仪表;

  .专用型传感器类型多,可依据用户特殊需求设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等;

  .可制成插入型,适用于大口径丈量,压力损失小,价钱低,可不时流取出,装置维护便当。

  椭圆齿轮流量计可选用机械显示表头和电子显示表头两种计数机构,显示表头具有显示累积流量、瞬时流量及回零功能,可实现现场显示和远传控制。对于不同的测量介质(酸、碱、有机液、油品、食品等),椭圆齿轮流量计可以选用不同的材料(铸钢、不锈钢和铸铁)制造,适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作

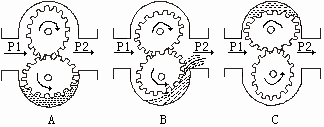

铸钢椭圆齿轮流量计工作原理

铸钢椭圆齿轮流量计

  铸钢椭圆齿轮流量计是由计量箱和装在计量箱内的一对椭圆齿轮,与上下盖板构成一个密封的初月形空腔(由于齿轮的转动,所以不是绝对密封的)作为一次排量的计算单位。当被测液体经管道进入流量计时,由于进出口处产生的压力差推进一对齿轮连续旋转,不时地把经初月形空腔计量后的液体保送到出口处,椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量。
