孔板流量计的原理是什么样的

时间:2021-10-11 09:10:16 点击:0

我们在一些生活中经常会遇到这个孔板流量计,什么是孔板流量计,今天来为大家来讲讲,孔板流量计是我们在现场经常见到的一种采用差压原理测量工况条件下介质流量的测量方式。

孔板流量计是由什么组成的

一个孔板流量计由三部分组成,即孔板、导压管、差压变送器。

孔板流量计有些类型?

1、偏心孔板 取压方式:角接取压偏心孔板和圆缺孔板只适于安装在水平或倾斜管道上,不能在垂直管道上使用。

2、内藏孔板 这一类孔板是将孔板与测量管做成一体,一般用于小管径(DN≤50mm),以又称小管径孔板。

3、标准孔板 标准孔板是一类规格*多的标准节流装置,广泛应用于各种流体特别是气体流量测量中,孔板的结构因压力、通径、取压方式的不同而不同。

4、圆缺孔板 取压方式:法兰取压 更多流量计信息尽在长控仪表。

内藏孔板安装有哪些注意事项:

1、可水平、垂直或倾斜安装,应保证管内充满液体;

2、节流装置前,后直管段应是直的,无肉眼可见弯曲,同时应是“圆的",内壁应洁净,无凹坑与沉淀物;

3、直管段长度要求及节流装置安装应符合GB/T26224—93有关规定;

4、引压管路安装应符合标准规定的规范。

内藏孔板流量计如何调试:

1、接上信号线、电源线

2、开启进口、出口阀门,进出口阀门开度要一致

3、打开不锈钢三阀组平衡阀,缓慢开启孔板高低压端的阀门,待流体通过流量计后关闭不锈钢三阀组平衡阀即可。

内藏孔板流量计有哪些性能特点

内藏式一体化设计,应用于监控测量场合

应用于管道尺寸小于1.5”,测量液体、气体及蒸汽测量

通过自带的前后直管段,精度及可重复性保证

高度一体化的取压法兰及内藏式孔板元件,方便直接安装,更少泄漏点

通过使用一体化三阀组,可直接与Rosemount,EJA,ABB等品

牌的差压流量计相连

温度及压力补偿可选

材质严格保证,304SST,316SST, HC-276, Monel合金等材质可选

内藏式孔板由一个带法兰的孔板、上游和下游管道组成。孔板采用整体式设计,有部件互相之间都能匹配,并且可以避免出现任何可能导致测量误差的缺陷。

差压孔板流量计的原理

流动流体的能量有静压能和动能两种形式.流体具有静压能是因为有压力,具有动能是因为有流动速度,在一定条件下,这两种形式的能量是可以相互转化 . 根据能量守恒定律,在没有外加能量的前提下,流体所具有的静压能和动能,再加上用以克服流体流动阻力的能量损失,其能量总和是相等的 .

孔板流量计的原理是怎么样的.

孔板流量计工作原理是怎么样的

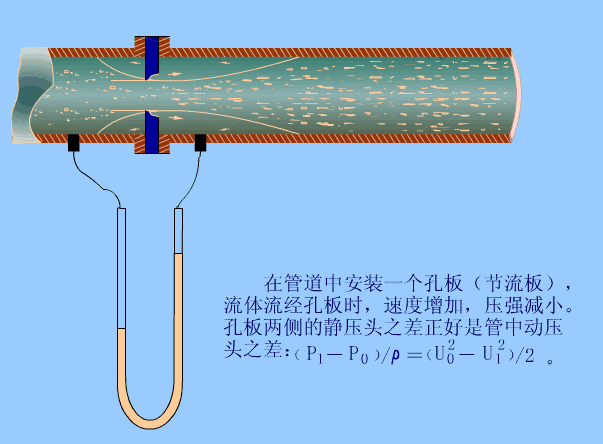

充满管道的流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差。 在已知有关参数的条件下,根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下:

孔板流量计的工作原理

孔板流量计的组成及适用范围

孔板流量计测量系统主要由标准孔板、引压管、三阀组、差压变送器、控制器等组成,如图3所示,附加装置有隔离器、冷凝罐等。孔板高低压侧引压管测定的差压值经差压变送器转换为4~20mA标准电信号传送到机柜间和中控室;按取压方式标准孔板有角接取压、法兰取压、径距取压三种方式,按孔板类型有标准孔板、内藏孔板、限流孔板、环形孔板等。标准孔板流量计适用范围有公称直径:15mm≤DN≤1200mm;公称压力:PN≤40MPa;工作温度:-50℃≤DN≤550℃;适用量程比:4︰1~3︰1;测量精度:1.5级。

好了,今天的我们的这个孔板流量计的原理是什么样的就到这里结束了,如果说话有问题的话,我们欢迎您随时联系咨询我们。
