  • 防爆挡板式流量开关NK01BS-RS

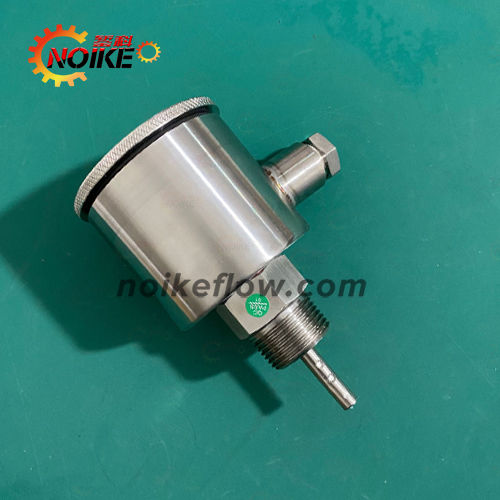

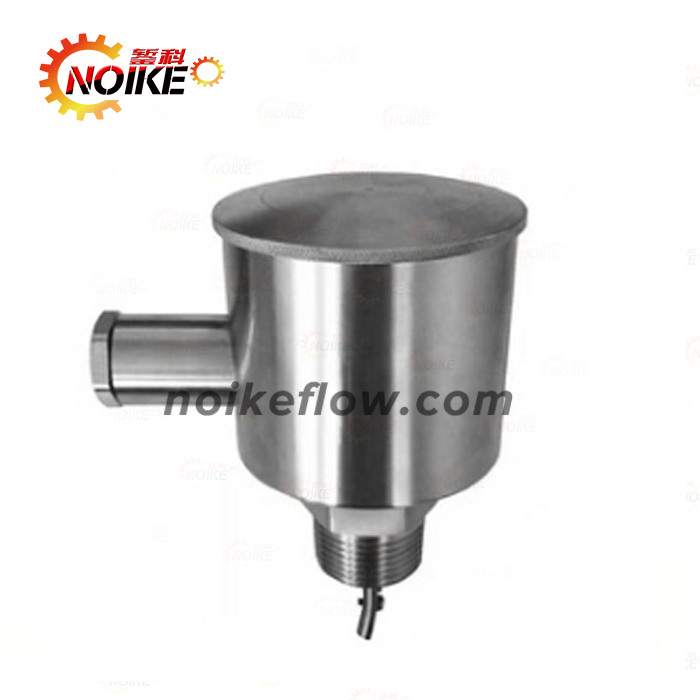

防爆挡板式流量开关NK01BS-RS

防爆挡板式流量开关NK01BS-RS

  • 品牌:上海錾科自动化公司
  • 型号:  NK01BS-RS
  • 产品描述:防爆挡板式流量开关适用配套机械设备,压力容器的开关,断流、空转保护。 隔爆型流量开关主要用于自动保护设备和管道系统,免受流量减少或断流所带来的损坏;广泛安装在石油天

     NK01BS挡板流量开关主要为工业防爆区域设计的一款防爆流量开关,适用于当流速超过设定值时,流体推动挡片,通过水流开关内的机械装置带动顶部的微动开关,通常使用在需要连锁作用或断流”保护的场所。气液两用型,消防行业/化工行业/工业自动化机械设备/冶炼设备/液压润滑设备。

       技术参数:

◆设定范围:详见下表

◆重复性:土2.5%总量程 ◆接线方式:端子接线

◆输出形式:微动开关SPDT(常开+常闭)

 ◆耐压:100bar

 ◆平均压力损失:0.08bar(流量最大时)

◆环境温度:-25……80℃

◆介质温度:250℃

◆防爆等级:EX ia IIC T6 Ga

●材料

◆主体:不锈钢 ◆过程连接:不锈钢 ◆连接杆:不锈钢 ◆挡板:不锈钢

◆防护外壳:隔爆型不锈钢防爆接线盒

       安装与调整:

1.安装前请仔细检查流量开关,包装应完整,外观应无损伤及变形。如有问题,请与生产厂家联系;

2.流量开关可安装在水平管道或液流方向向上的垂直管道中,但不能安装在也流向下的管道中。当安装在液流向上的管道中,用考虑重力影响。

3.流量开关一定要安装一段支线管道上,其两边至少5倍管径的直线行程,同时应注意管道中液流方向必须与开关外壳上的箭头方向一致,其接线端子应在易于接线的位置;(图1)

4.安装接线时,请注意以下事项:

*绝对禁止扳手碰撞开关底板,导致流量开关变形失效;

*为避免触点及损害设备,在接线或进行调试时,应切断电源;

*接线时,绝对禁止调节微动开关接线端子,接地螺丝外的其它螺丝。并应注意,微动开关接线时不能用边过猛,否则易使微动开关本身位置移位,导致流量开关失效;

*接线必须使用专用接地螺丝,不能随意拆卸安装螺丝钉,否则将导致控制器变形失效;

*流量开关的靶片不能与管道内壁及管道中其它节流器相接触,否则容易导致开关不能正常复位。

具体内容请联系工作人员详询。
