当前位置:网站首页> 公司产品 流量开关 防爆流量开关

  • 防爆型热导式流量开关NK-600XE报价
防爆型热导式流量开关NK-600XE报价

防爆型热导式流量开关NK-600XE报价

  • 品牌:上海錾科自动化公司
  • 型号:NK-600XE型
  • 产品描述:流量开关就是根据流量来指令系统的开关。给流量开关设定上限或者下限,当流量达到此次限定值时,流量开关发出信号或报警,系统将运行或停止。一般要求流量的系统会采用流量...

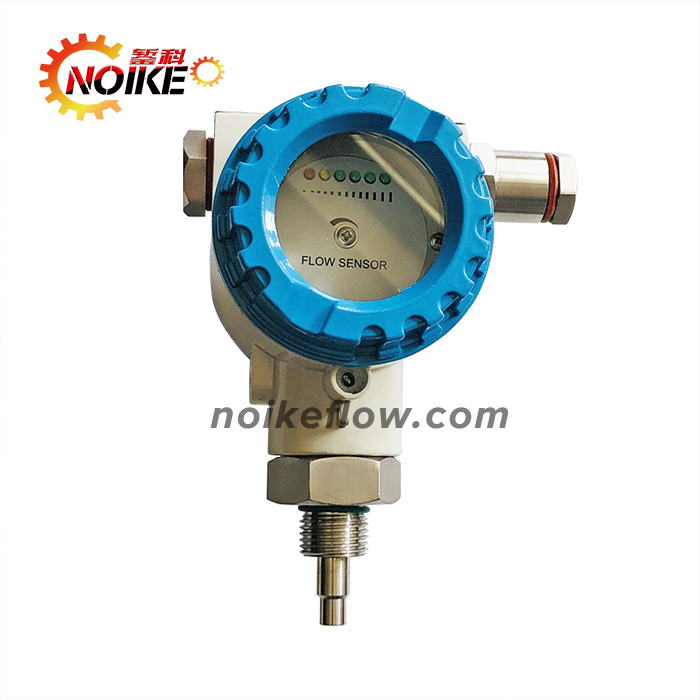

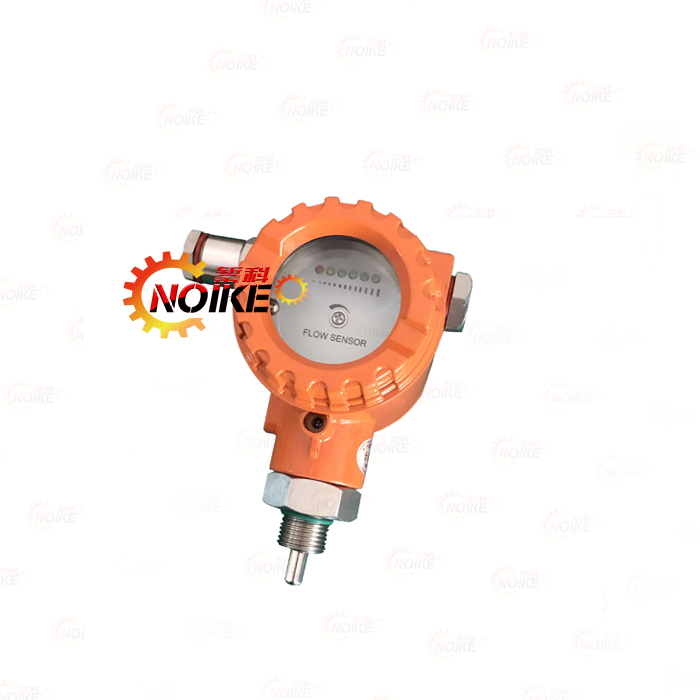

热导式流量开关(防爆型)NK-600XE型

112

NK-600XE型热导式流量开关原理,结构

NK-600XE系列热导式流量开关基于热式原理在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走,电阻值被改变,两个电阻差值被用作判断流速的依据。探头采用抗结垢涂层,能有效防止管道内水垢、锈垢等污垢附着,抗污能力更强,工作更稳定。


NK-600XE型热导式流量开关特点

独有锥形探头设计,能有效防止介质中缠绕物的缠绕。全防水壳

体设计,独有防水调节旋钮,不用拆卸密封螺丝,即可任意调节,方便更可靠。适用管径范围大,随意调节设定点,可选防腐型,耐压最高达100Bar指示灯直接显示流量,可选继电器模似量输出或模似开关量一体化输出。

NK-600XE系列热导式流量开关可对管道中的液体流动情况进行实时监控,无活动部件,免维护,安装方便,一种型号是用于多种管径要求,提供开关量输出,并采用6个LED实时显示流体流速状态,实现下列监控功能;介质流动,降低/提高流速;介质存在/不存在;介质流动/静止:监控管道内流体流速大小、断流监测或防止泵的空转。被广泛应用于石油化工、电力、治金、钢厂、造纸、食口品加工、水处理、电池厂等行业。气液两用型,可用于气动和液压系统,可用于循环水,切割液及润滑油的断流监测,以及泵的空转保护。


NK-600XE型热导式流量开关技术参数:

设定范围: 1…150cm/s(水),3…300cm/s(油),

20…2000(空气)

信号输出: PNP、NPN、继电器常开+常闭(SPDT)

供电: 24V±20%DC°

接通电源: 最大400mA(PNP或NPN型)

最大1A48VAC/DC(继电器型)

空载电流: 最大80mA

流量指示: LED排(6个)

设定方式: 电位计设定

耐压范围: 100bar

介质温度变化:≤4℃/s

响应时间: 1…13s,典型值2s

初始化时间: 约8s

电气保护: 反相,短路,过载保护

防爆等级: ExdII CT6

防护等级: IP67

介质温度: -20…100℃

环境温度: -20…80℃

储存温度: -20…100℃

接线方式: M12接插件

材质: 探头:不锈钢外壳:不锈钢

重复精度: ±2%

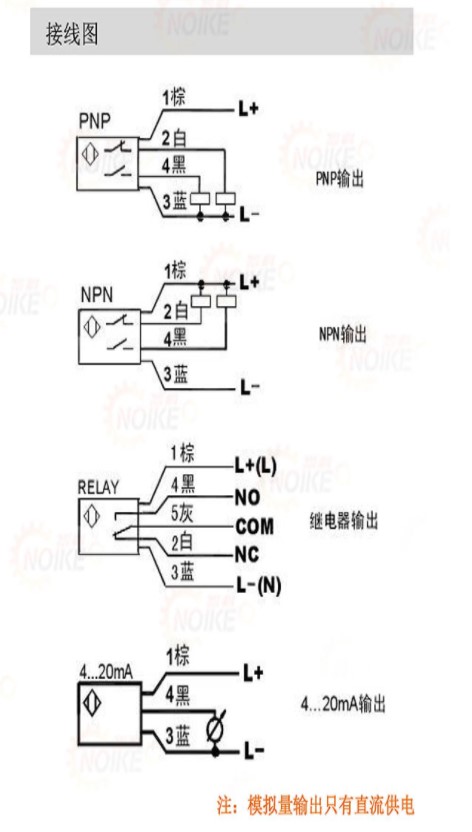

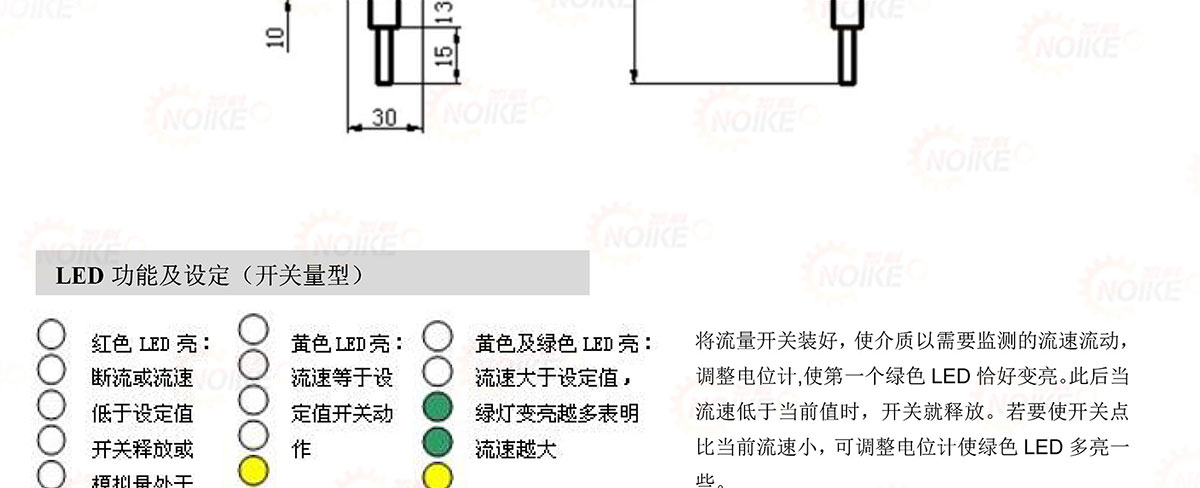

NK-600XE型热导式流量开关接线图

12

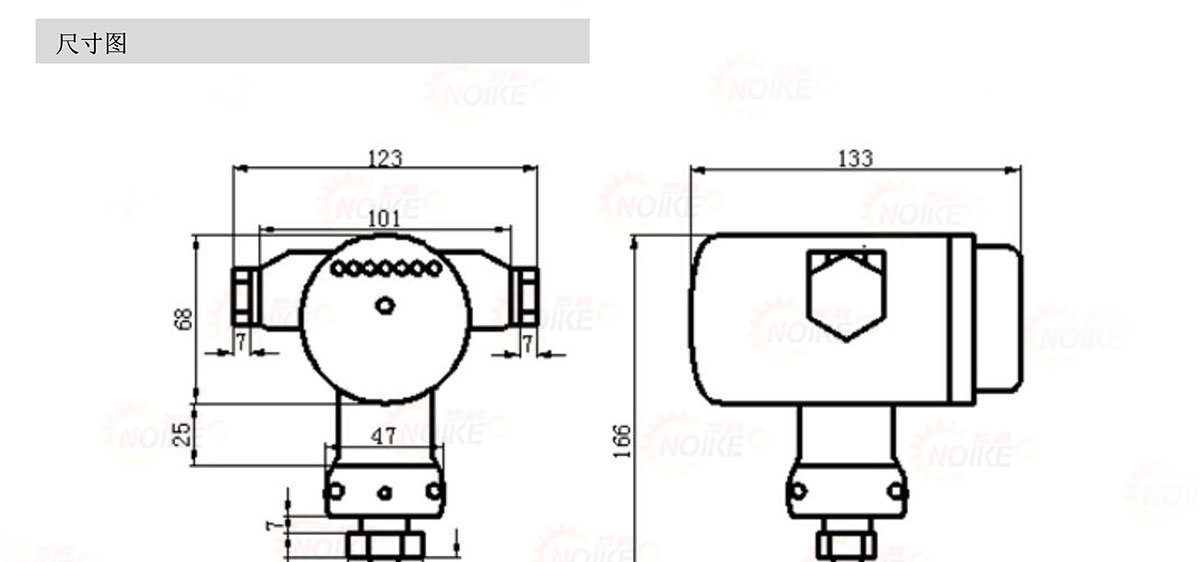

NK-600XE型热导式流量开关尺寸图

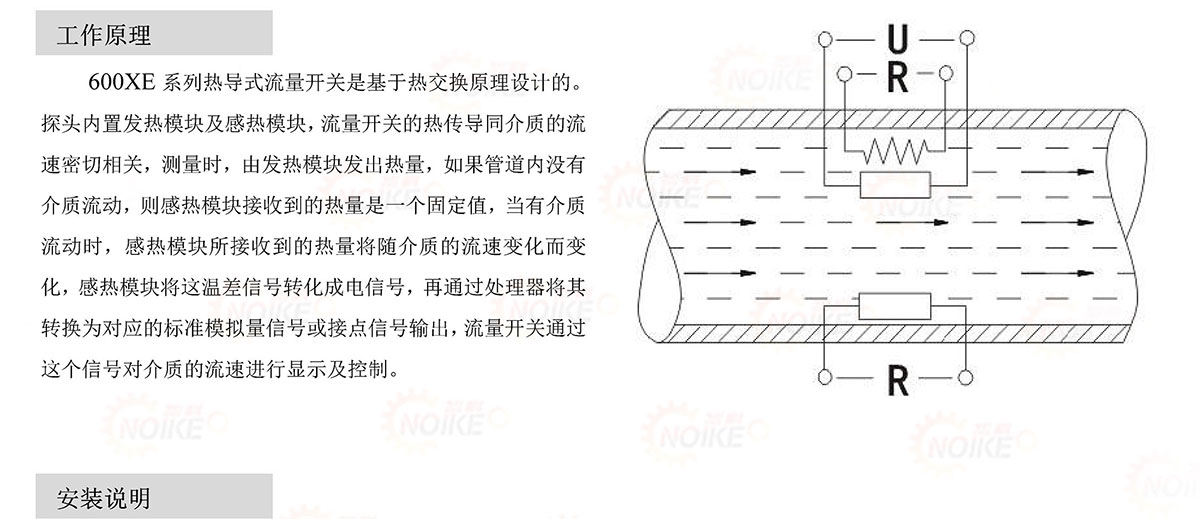

NK-600XE型热导式流量开关工作原理
