当前位置:网站首页> 公司产品 流量开关 热导式流量开关

  • 热导式气体高灵敏度专用流量开关NK300批发

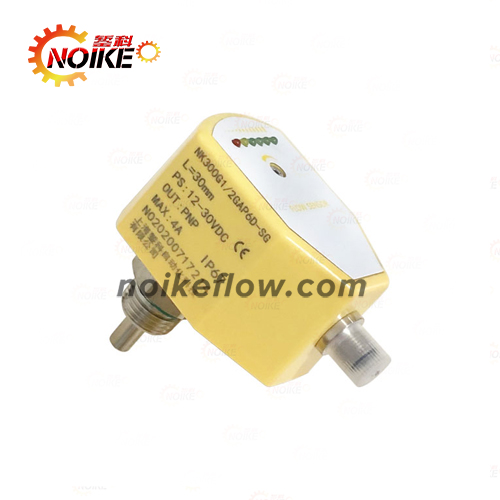

热导式气体高灵敏度专用流量开关NK300批发

热导式气体高灵敏度专用流量开关NK300批发

  • 品牌:上海錾科自动化公司
  • 型号:NK300
  • 产品描述:流量开关就是根据流量来指令系统的开关。给流量开关设定上限或者下限,当流量达到此次限定值时,流量开关发出信号或报警,系统将运行或停止。一般要求流量的系统会采用流量...

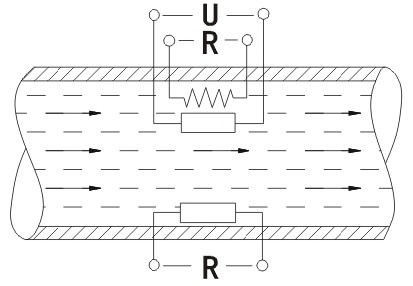

热导式气体高灵敏度专用流量开关原理,结构:

  热导式流量开关,基于热式原理在封的擦头内包含两个电阻。其中一个被加热作为探电阻。另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走,电阻值被改变,两个电阻差值被用作判断流速的依据。探头采用抗结垢涂层,能有效防止管道内水垢、锈等污垢附着,抗污能力更强,工作更稳定。

热导式气体高灵敏度专用流量开关 特点:

独有锥形探头设计,能有效防止介质中绕物的缠绕。全防水壳体设计,独有防水调节だ钮,不用拆卸密封螺丝,即可任意调节,方便更可靠。适用管径范围大,随意调节设定点,可选防腐型,耐压最高达100Bar,指示灯直接显示流量,可选继电器、似量输出或模似开关量一体化输出。
NK300系列热导式流量开关可对管道中的液体流动情况进行实时监控,无活动部件,免维护,安装方便,一种型号是用于多种管径要求,提供开关量输出,并采用6个LED实时显示流体流速状态,实现下列监控功能:介质流动,降低/提高流蘧:介质存在/不存在;介质流动/静止;监控管道内流体流速大小、断流监测或防止系的空转。被广泛应用于石油化工电力、治金、厂纸、食口品加工、水处理、电池厂等行业。气液两用型,可用于气动和液压系統,可用于循环水,切割液及润滑油的断流监测。以及泵的空转保护。

热导式气体高灵敏度专用流量开关 技术参数:

设定范围:1…150cm/s(水),3…300cm/s(油),20…2000cm/s(空气)

信号输出:PNP、NPN、继电器﹑1)常开+常闭(SPDT)

供电:24V±20%DC2)

接通电源:最大400mA(PNP或NPN型)最大1A48VAC/DC(继电器型)

空载电流:最大80mA

流量指示:LED排(6个)

设定方式:电位计设定

耐压范围:100bar

介质温度变化:≤4℃/s

响应时间:1…13s,典型值2s

初始化时间:约8s

电气保护:反相,短路,过载保护

防护等级:IP67

介质温度:  -20…90℃

环境温度:  -20…80℃

储存温度:  -20…100℃

接线方式:M12接插件

材质:探头:不锈钢 外壳:POM(工程塑料)

重复精度:  ±2%

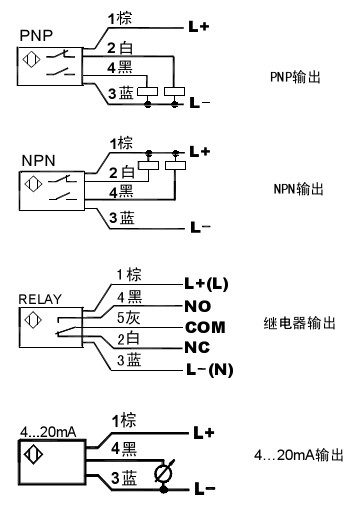

热导式气体高灵敏度专用流量开关 接线图:

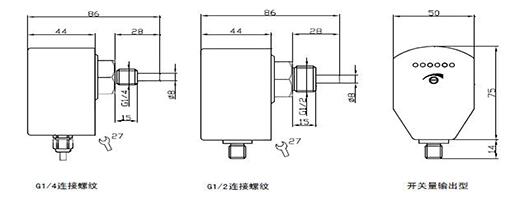

热导式气体高灵敏度专用流量开关 尺寸图:

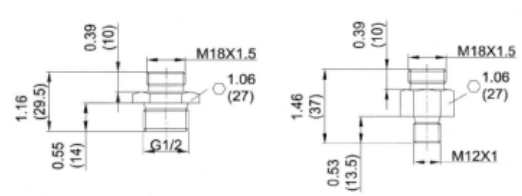

热导式气体高灵敏度专用流量开关 连接附件:

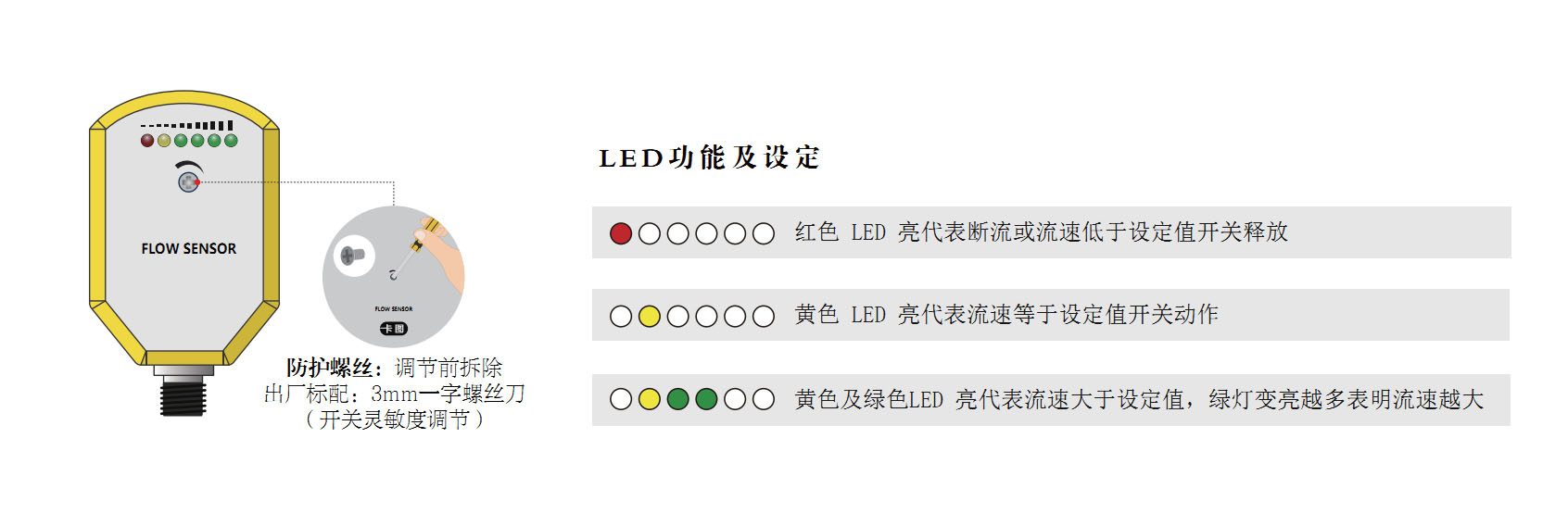

LED功能及设定(开关量型):

热导式气体高灵敏度专用流量开关 工作原理:

NK300系列热导式流量开关是基于热交换原理设计的。探头内置发热模块及感热模块,流量开关的热传导同介质的流速密切相关,测量时,由发热模块发出热量,如果管道内没有介质流动,则感热模块接收到的热量是一个固定值,当有介质流动时,感热模块所接收到的热量将随介质的流速变化而变化,感热模块将这温差信号转化成电信号,再通过处理器将其转换为对应的标准模拟量信号或接点信号输出,流量开关通过这个信号对介质的流速进行显示及控制。

热导式气体高灵敏度专用流量开关 选型表:


螺纹

螺纹接口

供电

输出

探杆

插件

祥述

NK300B







NK300系列热导式流量开关(传感器)


G2






接口螺纹G1/2或G3/8


G4






接口螺纹G1/4或G3/4



N





接口螺纹 内螺纹M18*1.5



H





接口螺纹 外螺纹




D




直流24V±20%供电





P



PNP输出





N



NPN输出





C



继电器输出




W




交流230V供电





R



常开+常闭输出(SPDT






K


探杆长度定制(K)(15mm—300mm)







Q

接插件式







T

直接附线式

选配附件——用于接插件型 :

ZL04

PU

02

F

G

详述

ZL04





M12四芯附线接插件

SL04





自接线式 M12四芯附线接插件


PU




PUR材质



02



2米长



05



5米长



10



10米长




F


母插头





G

直型插头





W

弯型插头

热导式气体高灵敏度专用流量开关NK300批发厂家介绍

上海錾科是一家热导式高灵敏度专用流量开关批发厂家,上海錾科公司现阶段产品主要产品有流量开关、压力开关、温度开关、电磁流量计、涡街流量计、涡轮流量计、超声波流量计、物(液)位流量计等仪器仪表。应用行业:石油化工、天然气、机械、电力、冶金、建材、食品医药制造、农业、环保、等领域。(我公司可根据用户的特殊要求和现场工况进行订制仪表规格,提供安装和调试服务。)
