  • 6灯油断流报警热导式流量开关NK300型

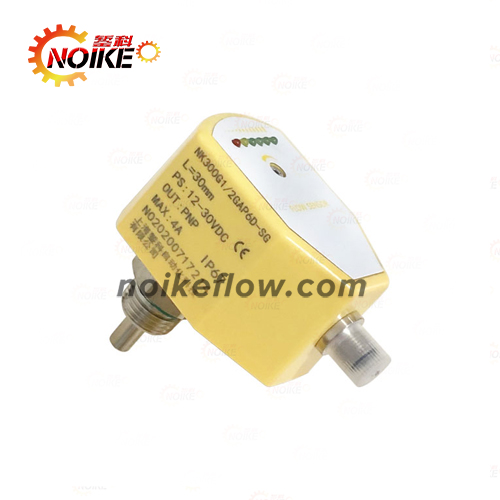

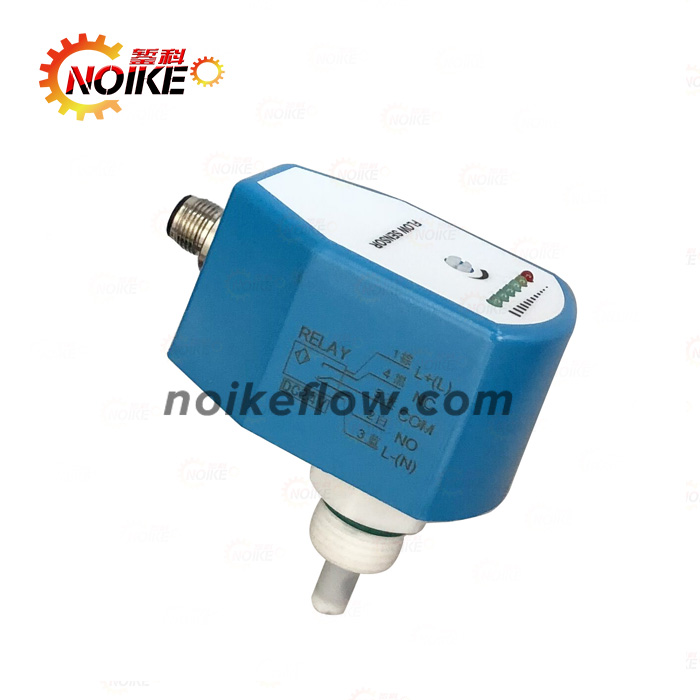

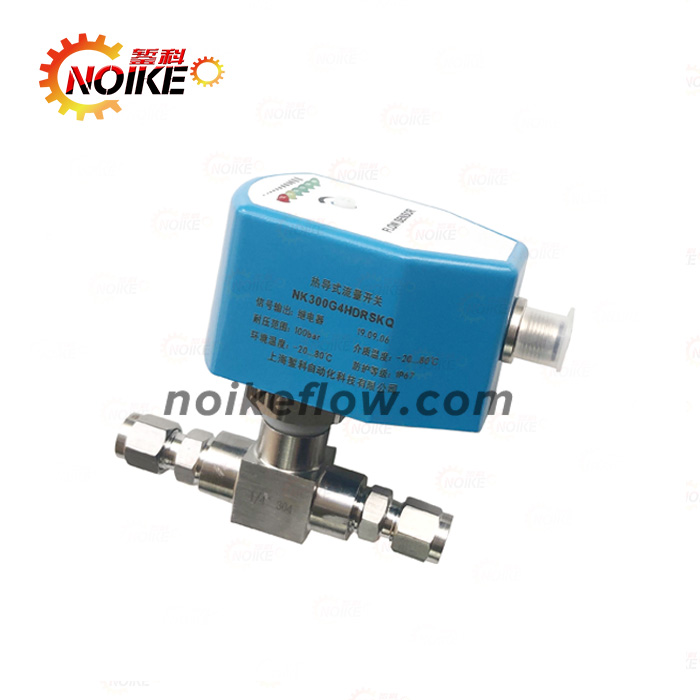

6灯油断流报警热导式流量开关NK300型

6灯油断流报警热导式流量开关NK300型

  • 品牌:上海錾科自动化公司
  • 型号:NK300型
  • 产品描述:流量开关就是根据流量来指令系统的开关。给流量开关设定上限或者下限,当流量达到此次限定值时,流量开关发出信号或报警,系统将运行或停止。一般要求流量的系统会采用流量...
  • 热导式流量开关(传感器)NK300系列

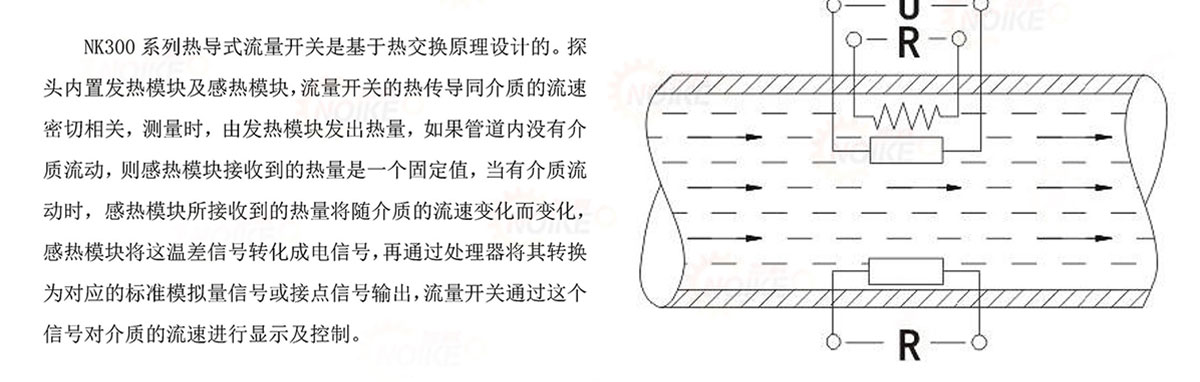

  • 工作原理:

  • 基于热式原理,在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走,电阻值被改变,两个电阻差值被用作判断流速的依据。探头采用抗结垢涂层,能有效防止管道内水垢﹑锈垢等污垢附着,抗污能力更强,工作更稳定。

  •

    特点:

  • 独有锥形探头设计,能有效防止介质中缠绕物的缠绕。全防水壳体设计,独有防水调节旋钮,不用拆卸密封螺丝,即可任意调节,方便更可靠。适用管径范围大,随意调节设定点,可选防腐型,耐压最高达100Bar,指示灯直接显示流量,可选继电器、模似量输出或模似开关量一体化输出。

    NK300系列热导式流量开关可对管道中的液体流动情况进行实时监控,无活动部件,免维护,安装方便,一种型号是用于多种管径要求,提供开关量输出,并采用6个LED实时显示流体流速状态,实现下列监控功能:介质流动,降低/提高流速:介质存在/不存在:介质流动/静止;监控管道内流体流速大小、断流监测或防止泵的空转。被广泛应用于石油化工、电力、治金、钢厂、造纸、食口品加工、水处理、电池厂等行业。气液两用型,可用于气动和液压系统,可用于循环水,切割液及润滑油的断流监测,以及泵的空转保护。

  • 技术参数:

  • 设定范围: 1…150cm/s(水),

  •                   3…300cm/s(油),

  •                   20…2000cm/s(空气)

    信号输出: PNP、NPN、

    继电器﹑1)常开+常闭(SPDT)

    供 电: 24V±20%DC2)

    接通电源: 最大400mA(PNP或NPN型)

    最大1A48VAC/DC(继电器型)

    空载电流: 最大80mA

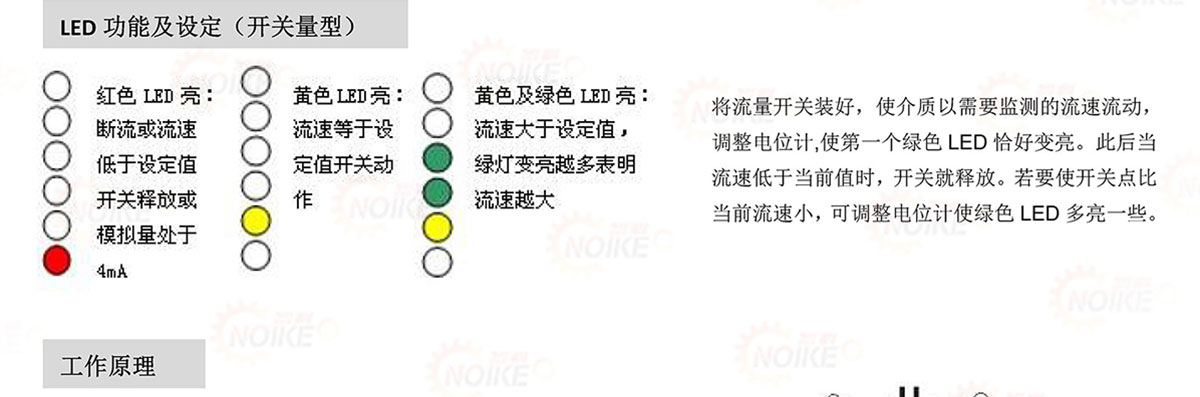

    流量指示: LED排(6个)

    设定方式: 电位计设定

    耐压范围: 100bar

    介质温度变化:≤4℃/s

    响应时间: 1…13s,典型值2s

    初始化时间: 约8s

    电气保护: 反相,短路,过载保护

    防护等级: IP67

    介质温度:  -20…90℃

    环境温度:  -20…80℃

    储存温度:  -20…100℃

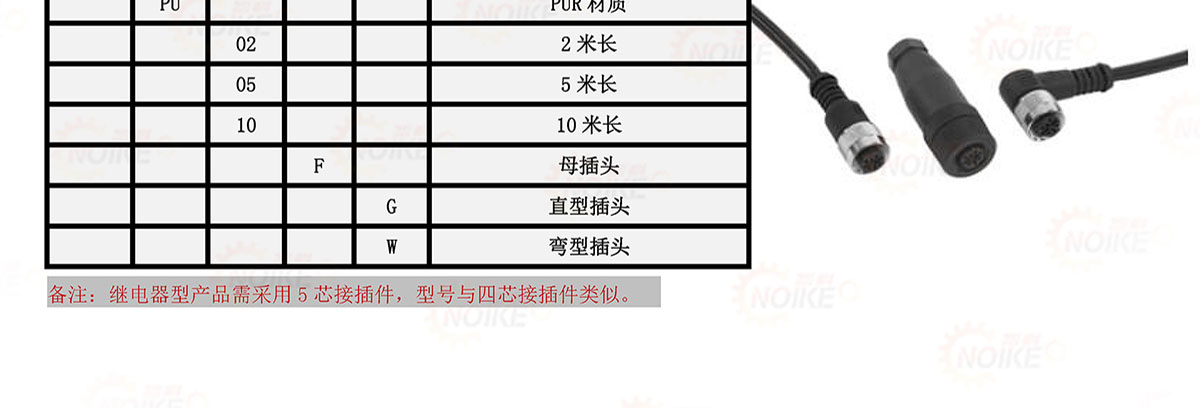

    接线方式: M12接插件

    材 质: 探头:不锈钢(304/316可选)

    外壳:POM(工程塑料)

    重复精度:  ±2%

  • 接线图:
