  • 不锈钢小型两灯热导式流量开关NK-55

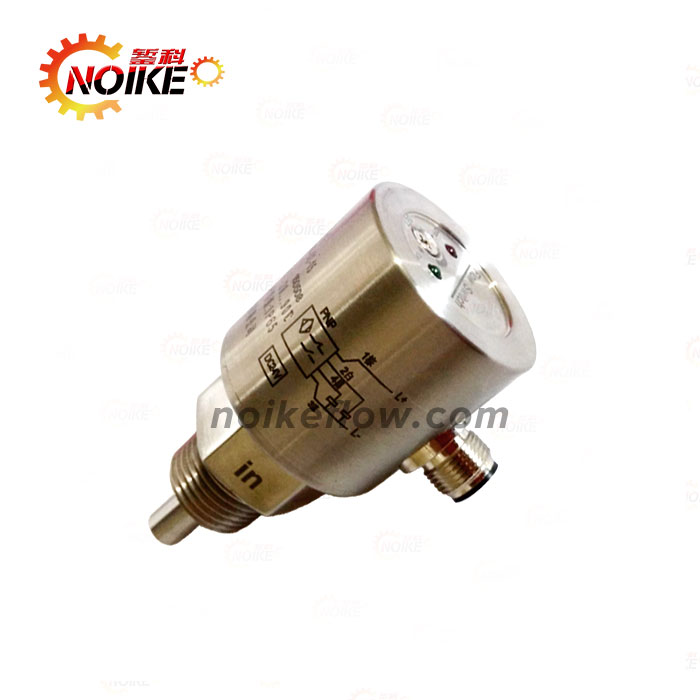

不锈钢小型两灯热导式流量开关NK-55

不锈钢小型两灯热导式流量开关NK-55

  • 品牌:上海錾科自动化公司
  • 型号:NK-55型
  • 产品描述:流量开关 就是根据流量来指令系统的开关。给流量开关设定上限或者下限,当流量达到此次限定值时,流量开关发出信号或报警,系统将运行或停止。一般要求流量的系统会采用流量开关。...
  • 热导式流量开关NK-55型

  • 原理,结构

    热导式流量开关,基于热式原理在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走,电阻值被改变,两个电阻差值被用作判断流速的依据。探头采用抗结垢涂层,能有效防止管道内水垢、锈垢等污垢附着,抗污能力更强,工作更稳定。

    特点

    独有锥形探头设计,能有效防止介质中缠绕物的缠绕。全防水壳体设计,独有防水调节旋钮,不用拆卸密封螺丝,即可任意调节,方便更可靠。适用管径范围大,随意调节设定点,可选防腐型,耐压最高达100Bar指示灯直接显示流量,可选继电器。

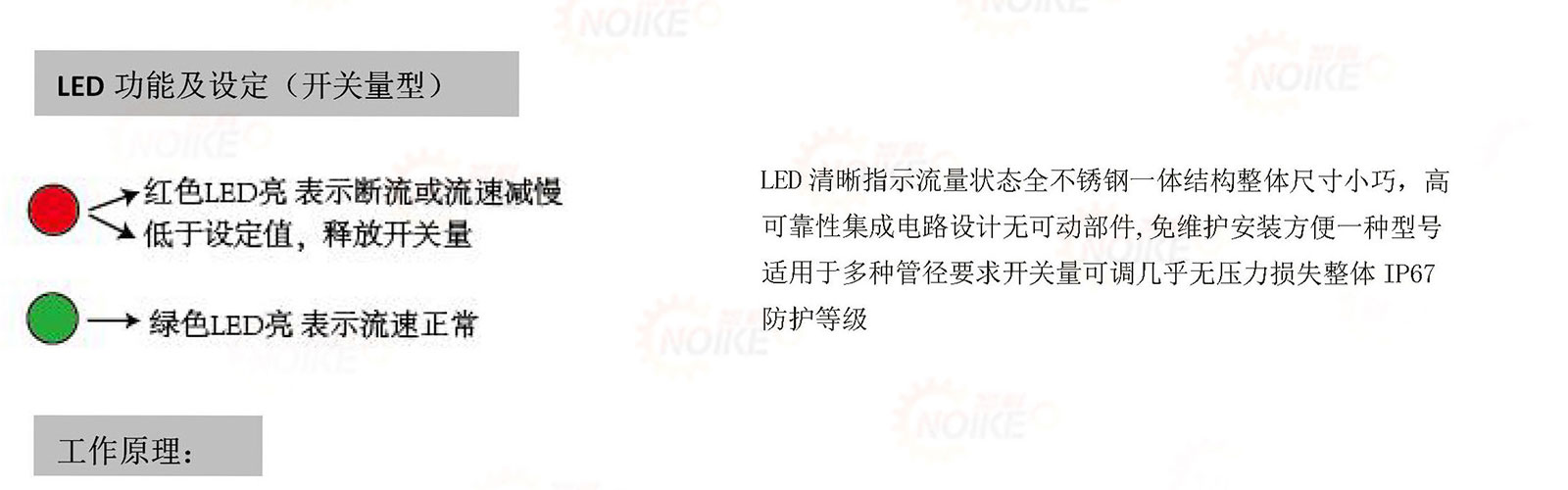

    NK-55系列热导式流量开关可对管道中的液体流动情况进行实时监控,无活动部件。免维护,安装方便。一种型号是用于名种管径要求,提供开关量输出,并采用2个LED实时显示流体流速状杰,实现下列监控功能:介质流动,降低/提高流速:介质存在/不存在;介质流动/静止;监控管道内流体流速大小、断流监测或防止泵的空转。被广泛应用于石油化工、电力、治金、钢厂、造纸、食口品加工、水处理、电池厂等行业。气液两用型,可用于气动和液压系统,可用于循环水,切割液及润滑油的断流监测,以及泵的空转保护。
  • 技术参数:

  • 设定范围: 1--150cm/s(水),
    3...300cm/s(油),20...2000(空气)
    信号输出:PNP、NPN、继电器常开+常闭(SPDT)供电:24V士20%DC
    接通电源:最大400mA(PNP或NPN型)
    最大1A48VAC/DC(继电器型)
    空载电流: 最大80mA流量指示:LED排(2个)设定方式:电位计设定耐压范围: 100bar
    介质温度变化:≤4℃/s
    响应时间:1..-13s,典型值2s初始化时间:约8s
    电气保护:反相,短路,过载保护
    防护等级: IP67
    介质温度: -20---90℃环境温度: -20...80℃
    储存温度: -20...100℃

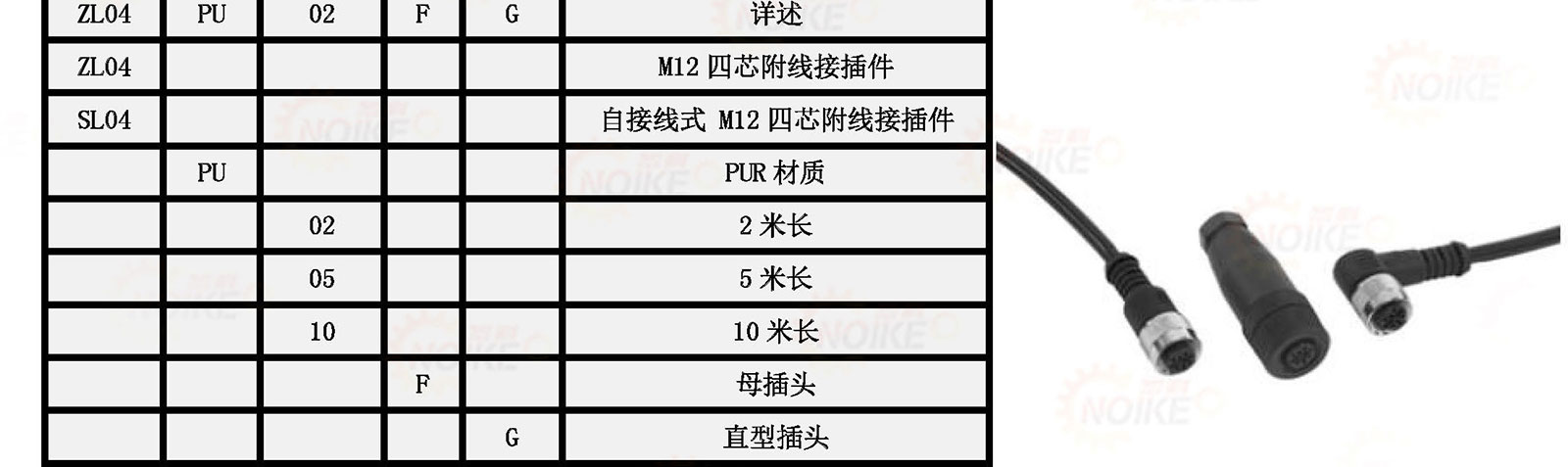

    接线方式: M12接插件
    材 质:探头:不锈钢(304)外壳:不锈钢(304)
    重复精度: 士2%

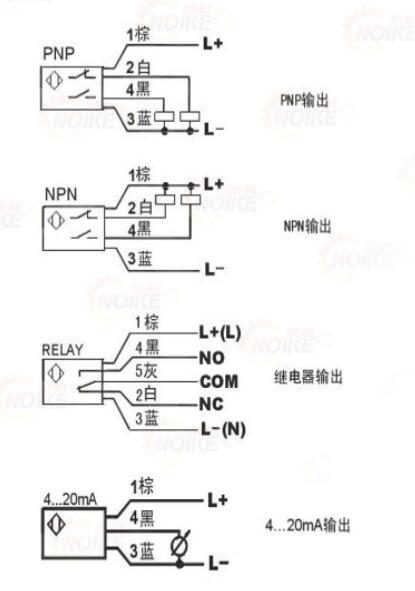

  • 接线图:

  • NK-55系列热导式流量开关是基于热交换原理设计的。探头内置发热模块及感热模块,流量开关的热传导同介质的流速密切相关,测量时,由发热模块发出热量,如果管道内没有介质流动,则感热模块接收到的热量是一个固定值当有介质流动时,感热模块所接收到的热量将随介质的流速变化而变化,感热模块将这温差信号转化成电信号,再通过处理器将其转换为对应的标准模拟量信号或接点信号输出,流量开关通过这个信号对介质的流速进行显示及控制。
