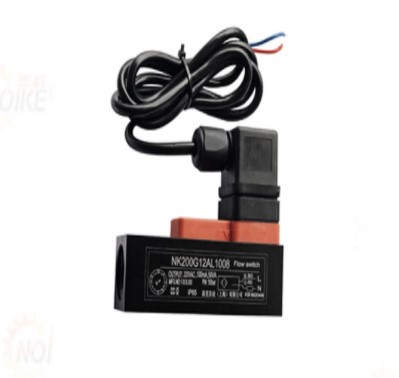

活塞式流量开关的使用方法需严格遵循安装规范、调试流程及维护要求，具体操作如下：
一、安装规范
安装方向
水平安装：首选方式，确保流体流向与开关标识箭头一致。
垂直安装：仅允许介质自下而上流动，禁止水流从上向下（重力作用易损坏设备）。
禁忌倒装：倒置安装会导致沉积物覆盖探头而失效。
位置要求
管道前端若有弯管或交叉口，需预留≥5倍管径的直管段以保证测量精度。
法兰连接需与管道同轴（误差≤0.5mm），螺纹连接需缠绕密封胶带并控制扭矩。
辅助措施
进水端加装过滤网防止杂质干扰。
户外安装需配备IP65及以上防水箱，腐蚀性环境选防爆或耐腐蚀型号。
远离强电磁场（如电机、变频器）避免信号干扰。
二、调试步骤
电气连接
按接线图接入电源（DC 24V/AC 220V）：
棕色线接正极（+24V）
灰色线为公共端（COM）
白色线为常开触点（NO）
黑色线为常闭触点（NC）。
流量设定
调节滑块或旋钮至预设流量值（如b30表示30%量程）。
缓慢增加流量，观察开关动作：
达到设定值时，LED状态变化且触点动作（常闭断开/常开闭合）。
微调至精准触发点后锁紧固定。
支持迟滞调节（Hysteresis）消除信号抖动。
初始测试
手动推动活塞确认无卡滞，检查电气绝缘电阻（>10MΩ）。
开启旁通阀排除气缸内空气，防止气蚀影响精度。
三、运行与维护
定期检查
每月清洗探头及过滤网，防止污物堆积。
每半年校准动作点，确保精度误差≤±5%。
检查密封件泄漏量（≤5滴/分钟），超差时更换耐腐蚀材质密封环。
环境管理
工作温度：-20℃~80℃（部分型号上限120℃）。
避免机械振动，必要时加装减震支架。
四、安全警示
⚠️ 严禁操作
禁止带电安装或维修。
禁止超压运行（最大耐压10MPa）及超温操作。
垂直管道水流方向错误会导致结构性损坏。
提示：不同型号的流量刻度范围和调节方式存在差异，操作前需核对设备手册参数。
