  • 一体式高压法兰电磁流量计

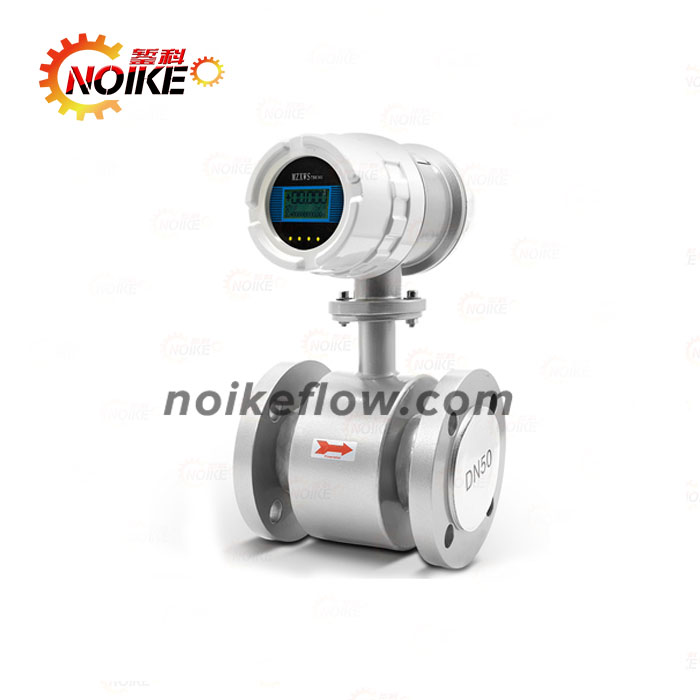

一体式高压法兰电磁流量计

一体式高压法兰电磁流量计

  • 品牌:上海錾科自动化公司
  • 型号:
  • 产品描述:智能电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料非导磁合金短管。两只电极沿管径方向穿通壁固定在测量管上。其电极头与衬里内表面基本齐平...

今天我们来讲讲上海一体式高压法兰电磁流量计,希望可以对于大家有所帮助。

  一体式高压电磁流量计测量原理是基于法拉第电磁感应定律。一体式电磁流量计的测量管是一内衬绝缘材料非导磁合金短管。两只电极沿管径方向穿通壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲劢磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定电导率的液体流经测量管,将切割磁力线感应出电动势E。电动势E正比于磁通量密度B,测量管内径d与平均流速V 的乘积。电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,摸拟电流等信号,用于流量的控制和调节。

  E=KBdV

  式中: E――――为电极间的信号电压(V)

  B――――磁通密度(T)

  d――――测量管内径(m)

  V――――平均流速(m/s)

  式中K,d为常数,由于励磁电流是恒流的,故B也是常数,则由E=KBdV可知,体积流量Q与信号电压E成正比,即流速感应的信号电压E与体积流量Q成线性关系。因此,只要测量出E就可确定流量Q,这就是电磁流量计的基本工作原理。

  由E=KBdV可知,被测流体介质的温度、密度、压力、电导率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或紊流)就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。对于制造厂和用户来说,只要用普通的水实际标定后就可测量其他任何导电流体介质的体积,而不需作任何修正,这是电磁流量计的一突出优点,是其他任何流量计所没有的。测量管内无活动及阻流部件,因此几乎没有压力损失,并具有很高的可靠性.

一体式高压法兰电磁流量计技术参数 :

  适用管径:DN15~DN2600(DN15以下为非标)

  电极材料:316L(不锈钢)、HC(哈氏C)、HB(哈氏B)、Ti(钛)、Ta(钽)

  适用介质:导电率>5us/cm的液体

  测量范围:0.1~10m/s(可扩展到15m/s)

  量程上限:0.5~10m/s,推荐1~5m/s

  精度等级:0.3级、0.5级、1.0级(随口径区分)

  输出信号:4~20mADC,负载≤750Ω;0~3KHz,5V有源,可变脉宽,高端有效频率输出:RS485接口

  工作压力:1.0MPa,1.6MPa,4.0MPa,16MPa(特殊)

  流体温度:-20℃~80℃,80℃~130℃,130℃~180℃ 参考衬里材质

  环境温度:传感器-40℃~80℃;转换器-15℃~50℃

  环境温度:≤85RH(20℃时)

  电缆接口:M20×1.5

  供电电源:220VAC±10%;50Hz±1Hz;24VDC±10%

  功 耗:≤8W

  防护等级:一体式:IP65分体式:传感器IP68转换器IP65

  接地环材质:1Cr18Ni9Ti(不锈钢)、HC(哈氏C)、Ti(钛)、Ta(钽)、Cu(铜)

  连接法兰:国标GB9119-88(DIN2051,BS4504)

一体式电磁流量计如何选用

  1、量程范围确认

  一般工业用电磁流量计被测介质流速发2~4m/s为宜,在特殊情况下,低流速应不小于0.1m/s,高不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:

  Q:流量( /h)

  D:管道内径(m)

  V:流速(m/h)

  电磁流量计的量程Q应大于预计的量大流量值,而正常的流量值以稍大于流量计满量程高刻度的50%为宜。

        注:此内容仅供参考,选购时请咨询工作人员详询。

               不同电磁流量计参数略有差异,使用时请务必查看说明书。
